詳細技術指標
溫度
溫度量程(-10 °C以下未經校準):-20 °C~+250 °C(-4 °F~+ 482 °F)
全熱輻射度是:精度:± 2 °C或2 %(取二者中較大者)
成像性能
視場角度:23°×17°
空間分辨率(IFOV):2.5 mRad
最小聚焦距離:紅外:15 cm(6 in) 可見光:46 cm (18 in)
聚焦:手動
像頻:9 Hz刷新率
探測器類型:160 × 120焦平面陣列,非制冷微測輻射熱計
紅外鏡頭類型:20 mm F = 0.8鏡頭
熱靈敏度(NETD):≤ 0.13 °C @ 30 °C (200 mK)
紅外頻帶:7.5μm~14μm
可見光照相機:640 × 480分辨率 130萬像素
圖像顯示
調色板:鐵紅、彩虹色、高對比度和灰色
強度和跨距:強度和跨距自動或手動平滑縮放
最小跨距(手動模式):5 °C (9 °F)
最小跨距(自動模式):10 °C (18 °F)
最小跨距(自動模式):全紅外或畫中畫
畫中畫(PIP):100 %紅外圖像顯示在中央320 × 240像素區域
全屏(關閉PIP):100 %紅外圖像顯示在中央6400 × 480像素區域
圖像和數據儲存
儲存介質:SD存儲卡,可保存至少1200幅.IS2格式的IR-Fusion圖像并鏈接可視圖像,或者3000幅.bmp格式的基本紅外圖像
文件格式:非輻射(.bmp)或全輻射(.is2) 非輻射(.bmp)圖像文件不需要分析軟件
使用SmartView™軟件導出的文件格式:JPEG、B
通用技術指標
工作:-10 °C~50 °C (14 °F~122 °F)
儲存:-20 °C~+50 °C (-4 °F~122 °F),不含電池
相對濕度
10 %~90 %,無結露
顯示屏
9.1 cm(3.6 in)(對角線)彩色VGA(640 x 480)液晶顯示批國內(可選亮度或自動調節)
控制和調整
用戶可選溫度單位(°C/°F)
語言選項
時間/日期設置
軟件
提供SmartView™分析和報告軟件
電源
電池:內置可充電電池組(已裝)
電池壽命:3~4小時連續使用(LCD顯示屏的亮度為50%時)
使用交流適配器/充電器及汽車直流電源適配器時的充電時間:完全充滿需要2個小時
交流電源供電/充電
交流適配器/充電器(交流110 V~220 V,50 Hz~60 Hz),熱像儀工作時可充電。提供通用交流電源適配器
節電:
在5分鐘無活動時激活休眠模式;在20分鐘無活動時自動關閉
安全標準
CE指令:IEC 61010-1:無類型,,污染等級2
電磁兼容
EMC指令:EN61326-1
C-Tick認證:IEC/EN 61326
US FCC認證:CFR 47,Part 15 Class A
振動
2 G, IEC 68-2-29
沖擊
25 G,IEC 68-2-29 {2 m (6.5 ft)跌落, 5面}
尺寸(高×寬×長)
0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量
1.2 kg (2.65 lb)
IP防護等級
IP54
質保
2年
校準周期
2年(正常工作和正常老化)
支持的語言
英文、意大利文、德文、西班牙文、法文、耳聞、葡萄牙文、瑞典文、土耳其文、捷克文、波蘭文、芬蘭文、簡體中文、繁體中文、韓文和日文
型號名稱
描述

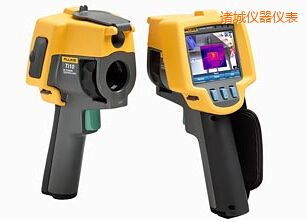

Fluke Ti10
9 Hz熱像儀 熱成像相機,帶20毫米鏡頭 包括:
Thermal Imaging Accessories
熱成像儀遮光板
Visor for Ti32, Ti29, Ti27, Ti25, Ti10, Ti9, TiR32, TiR29, TiR27, TiR1, TiR, TiRx and TiS
電池,充電器和適配器
TI車用充電器
車載充電器
