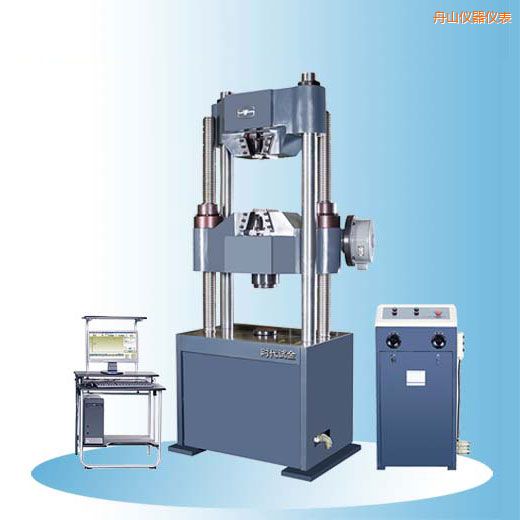

舟山時代微機屏顯式液壓萬能試驗機-WEW-300C/600C/1000C-時代儀器
WEW-300C/600C/1000C型微機屏顯式液壓萬能試驗機，主要用于金屬、非金屬的拉伸、壓縮、彎曲、剪切等試驗。增加簡單的附具和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
WEW-300C/600C/1000C微機屏顯式液壓萬能試驗機采用微機屏顯系統測量，傳感器測力，，集數據處理、數據分析于一體，具備完整的文件操作功能，如試驗報告、試驗參數、系統參數均可以文件方式存儲。
軟件系統提供豐富的試驗曲線顯示。如試驗力-位移曲線、試驗力-時間曲線、力-變形曲線、位移-時間曲線、變形-時間曲線；能夠打印試驗報告，用戶也可以自己編輯試驗報告的格式.
GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分 室溫試驗方法》
WEW-300C/600C/1000C微機屏顯式液壓萬能試驗機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間
下橫梁升降采用電機、蝸輪蝸桿、螺母轉動帶動橫梁升降，實現拉伸、壓縮空間的調整。該傳動方式平穩，，性能優于絲杠轉動實現橫梁升降。
|
產品型號
|
WEW-300C
|
WEW-600C
|
WEW-1000C
|
|
最大試驗力（kN）
|
300
|
600
|
1000
|
|
試驗力測量范圍
|
全程不分檔，，2%~100%FN
|
|
試驗力準確度
|
優于示值的±1%
|
|
變形測量準確度
|
優于示值的±1%
|
|
變形測量范圍
|
引伸計滿量程的0.2%~100%
|
|
圓試樣夾持直徑
|
Φ10-Φ32
|
Φ13-Φ40
|
Φ12-Φ60
|
|
扁試樣夾持直徑
|
0-15
|
0-30
|
0-55
|
|
拉伸鉗口最大距離（包括活塞行程）（mm）
|
600
|
600
|
600
|
|
壓縮空間最大距離
|
500
|
500
|
500
|
|
柱間距離
|
530
|
650
|
650
|
|
扁試樣最大夾持寬度
|
76
|
80
|
70
|
|
上、下壓盤尺寸
|
Φ125
|
Φ125
|
Φ160
|
|
彎曲支輥間距
|
350
|
600
|
800
|
|
彎曲支輥寬度
|
140
|
140
|
140
|
|
容許彎曲曲度
|
100
|
100
|
150
|
|
剪切試樣直徑
|
Φ10
|
Φ10
|
|
|
油泵電機功率（kW）
|
1.5
|
1.5
|
1.5
|
|
升降鉗口電機功率（kW）
|
0.75
|
1.1
|
3
|
|
變形測量裝置
|
引伸計
|
|
試驗空間調整機構
|
盤式電機蝸輪蝸桿傳動
|
|
安全保護裝置
|
限位開關
|
|
超載保護
|
2%~5%
|
|
試驗軟件配置
|
試金軟件
|
|
主機外形尺寸（包括活塞行程）（mm）
|
1000×600×2330
|
1180×750×2633
|
1200×780×2870
|
|
控制柜外形尺寸
|
610×700×1100
|
|
主機質量
|
2300
|
3000
|
4200
|
