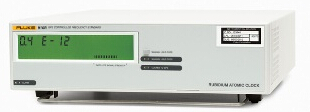

鎮江GPS 監控的頻率參考基準-910-美國FLUKE

GPS 技術控制的時間頻率標準，在任何位置均可獲得溯源性

910 和 910R是完全可溯源的、極其精確的頻率標準，非常適合在多種情況下應用，例如電信通訊、時間頻率校準和自動測試。

910 和 910R 均能提供精密的頻率信號和秒脈沖數作為時間/頻率參考，具有多個選件，可以在任何位置進行安裝、監控和管理。兩款型號均可從 GPS 衛星陣列中的內置銫鐘標準獲得其長期頻率穩定性，這兩種儀器還有內置的恒溫晶體振蕩器 (OCXO) 或銣原子鐘 (Rb) 提供極高的短期穩定性。

· 獨特的可溯源性，，無需重新校準

· 兩款型號可供選擇，既能滿足應用，又不超出預算

· 最多達 13 路的各種信號輸出，成本效益最大化

· 使用 910/910R 以太網端口，可進行中心或遠程監控、管理和數據收集

· 兩種工作模式適合不同應用

· 體積小巧，適合便攜應用

· 隨機GPSView軟件

獨特的可溯源性，無需重新校準

無線傳播頻率標準已有多年歷史，但直到如今，它們都具有相同的內部結構。實際上，，裝置就是個“黑匣子”，具有一個天線輸入和一個頻率輸出。本地振蕩器的控制過程對用戶是不透明的。用戶通常使用外部的頻率參考（例如銣原子鐘）、計時/計數器和 PC來記錄“黑匣子”和頻率參考之間的差異。

溯源要求和國際標準的對比鏈是連續不斷的，所有的比對過程和數據必需具有包含其不確定度的證明文件。

現在，福祿克第一次將頻率比較器和非常穩定的頻率標準組合在了同一臺儀器表中，并帶有 GPS 接收器。

接收到的GPS信號會持續對照本地頻率標準進行比對。相位和頻率偏差存儲在儀器內部，可以在任意時刻、幾乎任意地點從 910/910R 直接（或通過以太網接口選件）傳輸到任意 PC。然后通過使用隨機附帶的GPSView軟件，可以獲得具有溯源性的記錄并打印報告。校準歷史數據（按日累積）可以在儀器內部的存儲器中保存數年，當前 24 小時的平均偏移量則持續顯示在前面板的 LCD 顯示屏上。

這種頻率標準的溯源性意味著 910 和 910R頻率標準基本不需要進行再校準。在儀器內，穩定度非常高的內置銣原子鐘或控溫石英晶體振蕩器（OCXO）被不斷地校準至GPS的銫原子鐘頻率標準，最終被校準至國際協調時（UTC）。無論910/910R是在GPS 監控模式，還是手動保持模式下都可以進行校準。

兩款型號可選擇，滿足不同應用又不超出預算

福祿克GPS監控的時間頻率標準有兩個型號：穩定度最高、具有內置銣原子鐘的910R；內置高穩定度的恒溫石英晶體振蕩器且相對便宜的 910。

最多達13路各種信號輸出，成本效益最大化

兩款型號都標配有一路5MHz和五路10MHz的正弦波輸出，另外還包括一路秒脈沖輸出。如果應用中需要更多輸出（例如，如果多臺儀器都需要從同一頻率標準提供信號），則通過70選件就可以另外再加裝五路10MHz的輸出。另外，72 選件還可以為儀器額外增加五路2.048MHz的輸出，這在電信行業的許多應用中是非常有用的。73 選件可提供另外五路13MHz的輸出，這是 GPS 基站主時鐘的標準頻率。利用71選件還可以提供另外一種配置，它可以為儀器額外增加四路正弦波輸出：10MHz、5 MHz、1MHz和 0.1Hz，以及一路0.1MHz的方波輸出。最后，利用選件 75還可以自定義頻率的脈沖輸出。

使用910/910R以太網端口，，可進行中心或遠程監控、管理和數據收集

910 和 910R 均可安裝可選的以太網通訊接口（76 選件），可以實現在線訪問。利用隨機提供的GPSView軟件，可以通過互聯網或局域網監控儀器和GPS的狀態，或收集校準數據。

利用以太網接口的連通性，數據的傳輸距離可達到任何有網絡的地方，而不像GPIB或RS232接口那樣受到距離的限制。這意味著計量工作可以在任何有網絡的地方，利用一臺電腦就完成。還可以實時觀察來自多臺儀器的數據。

兩種工作模式適合不同應用

大多數用戶都愿意其頻率標準可以自動調整，用來消除長期使用帶來的頻率變化。這種調整模式也是910和910R的默認模式。只要有衛星信號可以利用，其內置的頻率標準就會被監測到并被調節，24小時的平均頻率偏移幾乎為零。然而，在該模式下，除銣鐘外，所有本地振蕩器的短期到中期的穩定度并不是非常好。所有的 GPS 頻率標準都是如此。由于受各種氣象條件的限制，接收到的GPS信號具有相對較大的短期頻率偏移。也就是說在使用接收到的GPS信號調整 910內置時間頻率標準時，在100秒到1000秒的平均時間內，穩定度會稍有降低。在這種模式下，內置時頻標準和接收到的GPS信號之間的頻率差異被用來連續調整內置時頻標準。每24小時，都會在儀器的存儲器中保存頻率偏移和調整的數據，并可以打印出可溯源的數據記錄。實際的頻率偏移（24 小時平均值）可顯示在前面板上。

某些實際應用要求非常嚴格的中短期穩定度，尤其是數字通信網絡中的抖動和漂移測量。910/910R獨特的手動保持模式可以在實際測量期間從監控模式切換到手動保持模式，從而在測量開始時獲得出眾的頻率準確度，并在測量期間保持其穩定度。此時內置時頻標準并不調整。當沒有接收到可用的 GPS 信號時，，會自動進入該模式。也可以通過激活手動保持鍵來選擇該模式。如果設置使用手動保持模式時又有有效的 GPS 信號可用，將每 24 小時計算實際的頻率偏移、予以顯示并保存在儀器中。

對于 910R 中非常穩定的銣鐘振蕩器，在 1000 秒的平均時間內，，GPS監控模式和手動保持模式的穩定度沒有很大差異。

體積小巧，適合便攜應用

在使用手動保持模式時，910和910R實際就是溫控石英晶體振蕩器（OCXO）或銣原子鐘頻率標準。他彌補了GPS接收器便攜性差的典型缺陷。在位置發生變化時，一般的 GPS 接收器需要幾個小時才能鎖定，而 910/910R 在10分鐘后就可以投入使用。

隨機GPSView軟件

GPSView是基于Windows 95/98/2000/NT的應用程序，可以和GPS監控的頻率標準進行通信。其主要目的是根據保存在910/910R內部存儲的24小時頻率偏移值，提供溯源性校準文檔。

為了獲得連續的溯源鏈時，需要在首次使用后每隔一年將數據下載到 PC�？梢赃M行短期相位偏移的分析，也可以獲得最近 40 天內的數據。

通過GPSView軟件，用戶可以控制工作模式（GPS監控或手動保持），并鎖定前面板，，以防止通過手動保持鍵進行意外的更改。用戶還可以為選件75設置可選的脈沖輸出頻率和占空比。

通用規范
工作模式	訓練模式：內部時基振蕩器和接收到的GPS信號之間的頻率差異被用來連續調整振蕩器（訓練）。每24小時，都會在非易失存儲器中保存頻率偏移和調整數據，以打印輸出溯源性記錄。計算出實際的頻率偏移（24小時平均值）并顯示在前面板上。保持模式：并不調節內部振蕩器。當沒有接收到可用的GPS信號時，會自動進入該模式。也可以通過激活手動保持鍵來選擇該模式。如果設置使用手動保持模式時又有有效的GPS信號可用，將每24小時計算實際的頻率偏移、予以顯示并保存在非易失存儲器中。
頻率穩定度-鎖定至GPS 910R (GPS-Rb)	頻率偏移（24小時平均值）：<1x10-12* 短期（艾倫偏差）：<1 x 10-12(t = 100s) <3 x 10-12(t = 100s) <1 x 10-11(t = 10s) <3 x 10-11 (t = 1s) 預熱(+25°C)：20分鐘鎖定 *溫度在23°C + 3°C
頻率穩定度-鎖定至GPS 910 (GPS-OCXO)	頻率偏移（24小時平均值）：<1x10-12* 短期（艾倫偏差）：<1 x 10-12(t = 100s) <3 x 10-12(t = 100s) <1 x 10-11(t = 10s) <3 x 10-11 (t = 1s) 預熱(+25°C)：20分鐘鎖定 *溫度在23°C + 3°C
頻率穩定度–保持910R (GPS-Rb)	老化/24h：<2 x 10-12（典型值）老化/月： <5 x 10-11 溫度(0°C…+50°C)： <3 x 10-10 溫度(23°C ± 3°C)： <2 x 10-11（典型值）短期（艾倫偏差）：<3 x 10-12(t = 100s)
頻率穩定度–保持910 (GPS-OCXO)	老化/24h：<3 x 10-10 老化/月： <3 x 10-9 溫度(0°C…+50°C)： <2.5 x 10-9 溫度(23°C ± 3°C)： <4 x 10-10（典型值）短期（艾倫偏差）：<1 x 10-11 (t = 100s) <5 x 10-12( t = 10s) <5 x 10-12 (t = 1s) 預熱(+ 25° C)：10分鐘到5 x 10-9
相位噪聲- 910R	偏移相位噪聲 1 Hz： -80 dBc/Hz（典型值） 10 Hz： -90 dBc/Hz（典型值） 100 Hz：-130 dBc/Hz（典型值） 1 KHz： -140 dBc/Hz（典型值） 10 KHz：-140 dBc/Hz（典型值） 100 KHz：-145 dBc/Hz（典型值）
相位噪聲- 910	偏移相位噪聲 1 Hz -100 dBc/Hz（典型值） 10 Hz -120 dBc/Hz（典型值） 100 Hz -130 dBc/Hz（典型值） 1 KHz -135 dBc/Hz（典型值） 10 KHz -135 dBc/Hz（典型值） 100 KHz -135 dBc/Hz（典型值）
參考輸出(BNC)	10 MHz：正弦波，在50Ω時為0.5V rms 5 MHz：正弦波，在50Ω時為0.5V rms 2.048 MHz（選件75）：在75 Ω時為+/-1.2V +/-10% (G.703:10) 1 pps：TTL電平；在50Ω負載時低壓< 0.4V，高壓> 2V 脈沖輸出（選件75）：TTL電平；在50Ω負載時低壓< 0.4V，高壓> 2V
另外5路10 MHz輸出（選件70）	參見上述10 MHz的技術指標
多路參考輸出（選件71）	正弦波輸出：10、5、1和0.1 MHz >1 Vrms至50Ω 脈沖輸出：0.1 MHz；>3 Vp-p至50Ω0 V =LO<0.8 V，3 V
10 MHz和5 MHz、2.048 MHz（選件72）輸出	頻率穩定度：參見910和910R的頻率穩定度指標
另外5路13 MHz輸出（73選件）	阻抗：50Ω 輸出信號：TTL（對稱）至50ƒnΩ的典型電平：高壓：2.35 V 上升時間：低壓：0 V 10 % - 90 %：2 ns 抖動：< 0.01 UI 長期穩定度：同主參考
1-pps輸出（鎖定到GPS）	占空比：大約20% 抖動：<60 ns rms，相對于UTC或GPS（位置保持，SA打開）
脈沖輸出（選件75）	通過隨附的PC程序設置頻率可選頻率：1/(N x 10-7) Hz，N為整數出廠默認設置：1 Hz 占空比：50% 抖動： <500 ps rms 頻率穩定度：參見910和910R的頻率穩定度指標
以太網接口（選件76）	通信端口：接頭：RJ45 協議：10Base-T 緩沖RAM：1 kbit 配置端口：接頭：Dsub9，RS232
內部數據存儲	24小時頻率偏移： 2年數據，非易失性存儲器調整數據：2年數據，非易失性存儲器
控制	手動保持：抑制自動GPS調整和強制保持操作。當內部銣鐘或OCXO參考自由運行而無來自GPS監控系統的任何修正時，這樣做能夠提高短期穩定度。
LED指示器- 鎖定至GPS	開：訓練模式關：保持模式
LED指示器- 報警	開：儀器硬件報告的報警條件。以7段顯示區域提供的解釋性文字。關：一般操作
LED指示器-手動保持	開：強制保持模式。如果GPS信號有效，將顯示24小時頻率偏移。否則，，則顯示“-----”。關：根據“鎖定至GPS”的狀態自動選擇GPS訓練或保持模式。
GPS接收器	天線接頭：類型N 通道：8，平行跟蹤載波，編碼： L1，C/A
天線（選件01）	類型：有源L1 工作溫度：-40°C到+70°C 高：81 mm (3.2")（不含連接器）重量：>30 dB 增益：TNC
天線電纜（選件02）	類型：RG213 長度：20 m 連接器：N類型和TNC（插頭）電纜延遲：101 ns 衰減：大約為8 dB
PC連接	接口：RS-232，，DTE 連接器：9針插頭DB9，，Rx在2號針，Tx在3號針，GND在5號針波特率：9600 bps 數據結構：8個數據位，1個停止位，無奇偶校驗
風扇	溫度控制
環境	溫度：0°C...+50°C（工作） -40°C...+70°C（存儲）安全性：符合CE：EN 61010-1 + A1 (1992) + A2 (1995) EMI：符合CE：EN 1326-1 (1997)
功耗	供電電壓： 100...240 V (±10%) 供電頻率：47..63 Hz 功率910R：在預熱時<75 W連續工作時<35 W 功率910：在預熱時<25 W連續工作時<12 W
尺寸	寬x高x深：315 x 86 x 395 mm 12.4" x 3.4" x 15.6"
重量	910R：4.4 kg（凈重），7.4 kg（運輸重量）（9.7 lb（凈重），16.3 lb（運輸重量）） 910：3.9 kg（凈重），6.9 kg（運輸重量）（8.6 lb（凈重），15.2 lb（運輸重量））

型號

描述

910

GPS控制的OCXO頻率標準5 x 10 MHz和1 x 5 MHz輸出

所有型號包括：

· 操作員手冊

· 校準證書

910R

GPS控制的銣頻率標準。

5 x 10 MHz和1 x 5 MHz輸出

通用配件:

配件	描述
910X-01	GPS天線
910X-01/50	天線安裝套件
910X-50	機架安裝套件
910X-60	攜帶箱
910X-70	另加5路10 MHz輸出
910X-71	另加0.1、1、5、10MHz輸出
910X-72	另加5路2.048 MHz輸出
910X-73	另加5路13 MHz輸出
910X-75	另加1路可程控脈沖輸出0.5 Hz... 5 MHz
910X-76	以太網接口
910R-01	GPS天線
910R-01/50	GPS天線安裝套件
910R-02/130	天線電纜，130 m
910R-02/20	天線電纜，20 m
910R-02/50	天線電纜，，50 m
910R-50	機架安裝套件
910R-60	便攜包
910R-70	另加5路10 MHz輸出
910R-71	多路參考輸出- 0.1 MHz、1 MHz、5 MHz和10 MHz正弦波輸出以及0.1 MHz方波輸出
910R-72	另加5路2.048 MHz輸出
910R-73	另加5路13 MHz輸出
910R-75	另加一路脈沖輸出0.5 Hz... 5 MHz
910R-76	以太網接口
