張掖時代微機控制電液伺服萬能試驗機-WAW-3000A/4000A/5000A-時代儀器
WAW-3000A/4000A/5000A微機控制電液伺服萬能試驗機滿
足礦用高強度圓環鏈檢驗程序的各項要求，由計算機控制系統通過控制伺服閥等部件來實現試驗過程的自動控制，試驗數據由負荷傳感器精確采集并傳輸至計算機，，
系統自動分析處理及存儲試驗結果，，自動記錄繪制試驗力—時間、試驗力—位移、位移—時間等試驗曲線，自動保存，并能打印數據報表及試驗曲線，，是生產、科研
和教學等行業的理想試驗設備。

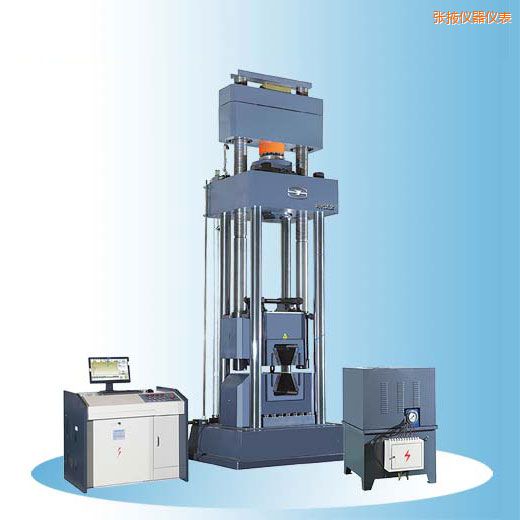

WAW-3000A/4000A/5000A 微機控制電液伺服萬能試驗機采
用油缸上置式結構，拉壓雙空間，拉伸空間位于主機的上鉗口座和下鉗口座之間，四立柱兩絲杠形式，穩定可靠，拉伸試驗空間低便于操作。采用傳統的全開式鉗口
座，并且前后增加鉗口座拉板，以達到閉式鉗口的效果，強度高、不變形，適合大工作量的拉伸試驗；上橫梁有螺母絲杠副，采用電機、減速機鏈輪鏈條傳動，帶動
螺母轉動，通過螺母旋轉改變上鉗口座的位置，實現試驗空間的無級調整。
|
規格/型號
|
WAW-3000A
|
WAW-4000A
|
WAW-5000A
|
|
最大試驗力（kN）
|
3000
|
4000
|
5000
|
|
試驗力測量范圍
|
2%~100%Fn
|
|
試驗力示值相對誤差
|
≤示值的±1%
|
|
活塞行程
|
300
|
300
|
300
|
|
最大拉伸試驗空間
|
800
|
1000
|
1000
|
|
彎曲支滾最大間距
|
300
|
300
|
300
|
|
活塞最大移動速度約（mm/min）
|
50
|
50
|
50
|
|
試驗空間調整速度約（mm/min）
|
100
|
100
|
100
|
|
礦鏈夾持直徑系列
|
Φ22、Φ24、Φ26、Φ30、Φ34、Φ38
|
Φ22、Φ24、Φ26、Φ30、Φ34、Φ38、Φ42、Φ48
|
Φ22、Φ24、Φ26、Φ30、Φ34、Φ38、Φ42、Φ48、Φ56
|
|
四立柱間距（長×寬）mm
|
800×600
|
1000×800
|
1000×800
|
|
主機升降電機功率（kW）
|
3
|
4
|
4
|
|
油泵電機功率（kW）
|
5.5
|
7.5
|
7.5
|
|
主機質量
|
19000
|
24000
|
26000
|
|
主機外形尺寸約（長×寬×高）mm
|
1700×1400×4500（5500）
|
2000×1600×4800（6100）
|
2000×1600×4900（6300）
|
