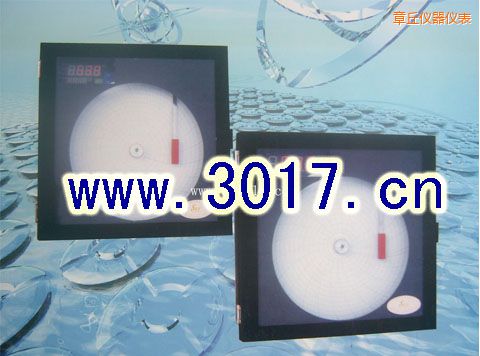

智能記錄儀 |
|
| 型 號：SWP |
| 品 牌：國產 |
| 技術指標：可控硅過零/移相觸發 直流24V輸出 |
 |
章丘智能記錄儀-SWP-國產
智能積算儀;顯示控制儀;智能記錄儀
一、SWP-SSR系列無紙記錄儀表簡介 |
| SWP-SSR系列智能無紙記錄儀表是本公司總結數字儀表制造的多年經驗，廣泛研究國外先進產品，結合中國工業現場應用的特點而研制的最新一代的智能儀表。 |
| SWP-SSR系列智能無紙記錄儀表集中采用多項先進技術，大大提高了運行的穩定性和可靠性。 |
| SWP-SSR系列智能無紙記錄儀表的外觀和結構在原有的基礎上作了較大的改進，，為用戶的安裝和維修帶來更大的方便。 |
| SWP-SSR系列智能無紙記錄儀表作為工業過程自動化系統中的檢測和控制產品，在國防、鋼鐵、電力、石化、機械、制藥、紡織、冶金、印染等行業中得到廣泛應用。 |
| SWP-SSR智能無紙記錄儀在設計上吸納了當今電腦的結構思路：硬件上采用內帶快閃存儲器的新型微處理器，，擴充了大容量的數據存儲區，采用了大屏幕液晶圖形顯示板作為顯示器；軟件上引入中文WINDOWS的框架思路，采用了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積為144×144×250 mm 的殼體中集成了能實現多回路參數監測，同屏/分屏顯示多組數字與圖文曲線，內含大容量數據記錄存儲空間的具有流量/熱能積算的多功能儀表。 |
| SWP-SSR智能無紙記錄儀在人機操作與觀察界面上都對傳統的機械式記錄儀做了挑戰性的改革：以中文菜單引導組態操作，以豐富的圖文數據顯示測量過程和結果，以明確的中文信息標識畫面內容的工程涵義，以大容量的半導體存儲器替代傳統的記錄筆與紙，，克服了機械式記錄儀種種弊端與耗材費用，簡潔直觀地給人以"智能"的感受。 |
二、SWP-SSR系列無紙記錄儀表特點 |
1. 多功能的顯示畫面： |
| 儀表面板配置 |
2. 便捷的操作界面： |
| 快捷的中文菜單，，提示用戶逐級完成參數設定。 |
| 豐富的圖形畫面，提供需要顯示的參數組合。 |
| 輕觸式面板按鍵，方便用戶進行各種的操作。 |
3. 高容量的存儲空間：
| 容量（Mb） |
記錄間隔S |
通道數 |
大約可記錄天數天 |
| 4出廠基本配置 |
1 |
1 |
5.3 |
| 2 |
2.6 |
| 4 |
1.3 |
| 8 |
0.66 |
| 16 |
0.33 |
| 240 |
1 |
1274 |
| 2 |
637 |
| 4 |
318 |
| 8 |
159 |
| 16 |
79 |
| 8 |
1 |
1 |
11.3 |
| 2 |
5.6 |
| 4 |
2.8 |
| 8 |
1.4 |
| 16 |
0.7 |
| 240 |
1 |
2730 |
| 2 |
125 |
| 4 |
682 |
| 8 |
341 |
| 16 |
170 |
★ 注： 存儲空間可擴展到12M，最多150萬個存儲數據記錄點，滿足最長達1000天的記錄數據存儲需求。
數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關。 |
| 4. 快速的通訊速率： |
| 設有標準雙向串行通訊口，能以高達成57600pbs的速率與上位機或其它相關的設備進行數據交換。 |
| 5. 靈活的附加功能： |
| 通過附加的模塊與相應的參數設定，，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接口等。 |
| 6. 強大的記錄追憶功能： |
| 可單步追憶 可自動連續追憶（追憶速度分20檔可調） |
| 可按時間查詢追憶 可通過移動定位軸來查看歷史數據及曲線 |
三、SWP-SSR系列無紙記錄儀表技術參數
輸入信號
| 輸入回路 |
最多16路注1） |
| 模 擬 量 |
熱 電 偶：標準熱電偶－－B、S、K、E、J、T、WRe等 |
| - |
電 阻：標準熱電阻－－Pt10、Pt100、Cu50、Cu100等 |
| - |
- |
遠傳壓力電阻－－30～350W等 |
| - |
電 流：0～10mA、4～20mA、0～20mA等－－輸入電阻<500W |
| - |
電 壓：0～5V、1～5V、mV等－－輸入阻抗>250KW |
| 開 關 量 |
脈沖信號：波形－－矩形、正弦或三角波 |
| - |
輻度－－大于4V（或根據用戶要求任定） |
| - |
頻率－－0～10KHz（或根據用戶要求任定） |
輸出信號
| 模擬量輸出 |
DC 0～10mA（負載電阻< 750W） DC 4～20mA（負載電阻<500W） |
| 開關量輸出 |
DC 0～5V（負載電阻≥250KW） DC 1～5V（負載電阻≥250KW） |
| - |
繼電器控制輸出－－帶回差，，觸點：AC 220V/3A DC 24V/6A（阻性負載） |
| - |
可控硅控制輸出－－SCR（可控硅過零觸發脈沖）輸出，400V/0.5A |
| - |
固態繼電器輸出－－SSR（固態繼電器控制信號）輸出，，6～24V/30mA |
| 通訊輸出 |
接口方式－－標準串行雙向通信接口：RS-485，RS-232等 |
| - |
波特率－－300pbs～28.8k bps 內部自由設定 |
| 饋電輸出 |
DC24V，負載<30mA |
特性
| 測量精度 |
±0.2%FS±1字 或 ±0.5%FS±1字 |
| 分 辨 率 |
±1字 |
| 測量范圍 |
-1999～9999字 |
| 內存容量 |
1MB（可擴充到2MB） |
| 記錄間隔 |
可選 1s，，2s，4s，8s，10s，，20s，40s，1m，2m或4m |
| 顯示方式 |
大屏幕帶背光LCD同屏或分頁顯示 |
| 顯示內容 |
中文菜單 實時動態曲線 歷史曲線追憶 數字 光柱 圖表 狀態 |
| 控制/報警 |
繼電器ON/OFF帶回差（用戶可自由設定） |
| 溫度補償 |
0～50℃數字式溫度自動補償 |
| 控制算法 |
位式控制或PID控制 |
| 參數設定 |
中文菜單提示 面板按鍵設定 設定值斷電后永久保存 設定值密碼鎖定 |
| 保護方式 |
輸入回路斷線報警（熱電偶或電阻輸入時）繼電器輸出狀態LCD指示 |
| - |
輸入超/欠量程報警，電源電壓欠壓自動復位，.工作異常自動復位（Watch Dog） |
使用環境
| 環境溫度 |
0～50℃ |
| 相對濕度 |
≤85RH 避免強腐蝕氣體 |
| 供電電壓 |
AC90～260V－－開關電源 |
| 功 耗 |
≤15W |
★ 通訊方式：
|
代碼 |
0 |
2 |
8 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-485 |
★ 控制輸出方式
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
★ SCR－－可控硅過零觸發脈沖輸出 SSR－－固態繼電器控制輸出
★ 變送輸出方式
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 |
★ 輸入類型
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～10KHz |
★ 全切換輸入分度號表
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5 V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5 V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA開方 |
|
|
★ 報警方式：
|
代 碼 |
N |
H |
L |
G |
A |
|
報警方式 |
無報警（可省略） |
上限報警 |
下限報警 |
偏差內報警 |
偏差外報警 |
★ 接線圖
★ 注：CH1～CH6為通道1～通道6輸入接線柱。以上的接線圖是以6通道全切換輸入為例
★注1：當通道數為1～6路時，儀表輸入分度號可全切換；6路以上時，儀表分度號不可切換，請注明輸入分度號類型。輸入信號為熱電阻時，，最多做到12通道輸入，輸入信號為熱電偶或標準信號時，最多做到16路通道輸入。如做4路輸出，輸入通道只可做4路全切換，有特殊要求，請來電咨詢。
★ 該儀表最多可帶4路電壓/電流輸出。即OUT1：5A+,5B-；OUT2：5D+,5E-；OUT3：6A+,6B-；OUT4：6D+,6E-。
|
