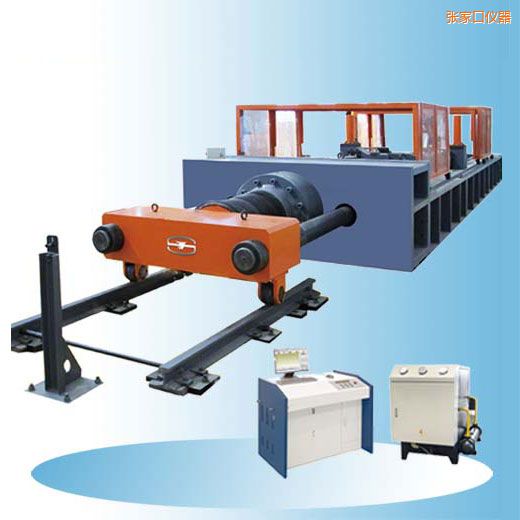

LW-2000、LW-3000、LW-4000、LW-5000、LW-10000臥式拉力試驗機主
機部分主要由油缸座、油缸活塞、前移動夾頭座、后移動夾頭座及負荷傳感器等部件組成。油缸座、鋼板焊接框架和后移動夾頭座形成受力框架，前移動夾頭座和后
移動夾頭座連接試樣的兩端。單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動前移動夾頭座運動，從而將試驗力施加到試樣上。后移動夾頭座與框架之間采用插銷
連接。計算機控制系統通過控制伺服閥來實現試驗的自動控制。
液壓系統采用差動回路，在滿足試驗要求的情況下，可以最大限度的節約試驗的準備時間。油源系統采用壓力跟隨系統，油源系統壓力跟隨負載的增加而增加，可
以有效的節約能源。泵站采用進口伺服閥和進口低噪音共軛內嚙合齒輪泵，配置不大于5μm精密濾油器；由溢流閥控制系統壓力；整套系統按照節能、布局簡潔的
原則進行設計；油箱配電子式油溫、油位計，，高壓濾油器，空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置。
電氣控制臺布置于試驗操作區，并有專門設計的操作面板使各類操作一目了然。電氣元器件采用國際知名品牌，性能穩定，質量可靠。操作按鈕為24V弱電控制，保證了操作人員的安全。
