信號發生器 |
|
| 型 號：GFG-3015 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：頻率范圍 0.01Hz~15MHz．最大頻率解析度可達10mHz．
可同時顯示設定頻率及設定振幅 ．內建6位數計數器, 可計數高達150MHz之頻率． |
 |

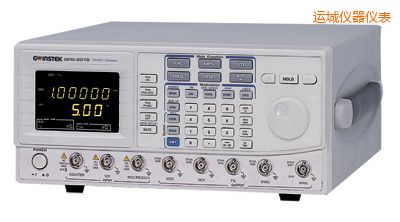

運城信號發生器-GFG-3015-臺灣固緯GWINSTEK
．頻率范圍
0.01Hz~15MHz
．最大頻率解析度可達10mHz
．可同時顯示設定頻率及設定振幅
．內建6位數計數器, 可計數高達150MHz之頻率
．輸出波形包含: 正弦波,
方波, 三角波, Ramp, 脈沖波, AM, FM, 掃描功能, 觸發輸出以及Gate /
Burst
．VCF for 100:1 外部端頻率控制
．INT/EXT,
AM/FM Modulation
．GCV 同步輸出功能
．連續可調直流飄移控制
．提供SYNC輸出功能
．LIN/LOG掃描模式
．輸出過載保護功能
．內建RS-232C通訊介面 |
| 主要規格 |
| 輸出波形 |
正弦波, 方波, 三角波, ±Ramp, 脈沖波, AM, FM,
掃描功能, 觸發, Gate, Burst |
| 頻率范圍 |
10mHz~15MHz共8檔(自動選擇) |
| 頻率解析度 |
15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz);
150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz);
150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz);
1.5Hz~0.01Hz(10mH) |
| 頻率誤差 |
0.02% + 5位數 |
| 輸出阻抗 |
50Ω ±10% |
| 輸出振幅范圍 |
10.00V~0.01V(加50Ω負載) 4 amplitude
; |Vac peak|+|Vdc|=5V
解析度: 10mV
(10.00V~0.01V) |
| 輸出振幅誤差 |
于 10Hz~1MHz 時 ≦3% ± 5位數 ; 于
1MHz~15MHz 時 ≦10% ± 5位數 |
| 振幅單位 |
Vpp, Vrms, dBm |
| 直流飄移 |
-5V~+5V(加50Ω負載) ; 解析度10mV |
| 直流飄移誤差 |
最小振幅 ≦3% ± 3位數 |
| 周期控制 |
80%:20%:80% 至 1MHz ; 解析度1% |
| 周期解析度 |
于 50% 周期時 ≦1% ~ 1MHz |
| 顯示器 |
雙顯示7段顯示器, 頻率:6位數, 振幅:4位數 |
| 正弦波 |
| 失真度 |
≦ 0.5%(-46dB) THD from 10Hz to
100kHz ;
≦-30dBc to 15MHz (spec. applied form
1Vpp~10Vpp) |
| 三角波 |
| 線性誤差 |
于100Hz滿刻度輸出時 <1% |
| 方波 |
非對稱性
|
±1% of period + 3ns |
| 上升/下降時間 |
< 18nS |
| SYNC
輸出 |
| 組抗 |
50Ω±10% |
| 位準 |
開回路 > 1Vpp |
|
調變特性
|
| 類型 |
AM, FM, Sweep, Trigger(int/ext),
Gate 或 Burst (implement by trigger type) |
| 波形 |
Sine, square, triangle, ramp 或
Variable Symmetry Pulse |
| 頻率比例范圍 |
10mHz~10kHz in 3 Frequency Range
(自動切換) |
| 頻率比例誤差 |
5% ± 1位數 |
| 頻率比例解析度 |
10.0kHz~0.1kHz(100Hz);
99Hz~1Hz(0.1Hz);
0.99Hz~0.01Hz(0.01Hz) |
| 對稱性 |
90%:10%:90% ; 解析度: 1% |
| 對稱性誤差 |
±1位數 (≦±1%) |
| 輸出位準 |
加入 10KΩ 負載時 ≧ 1Vp-p |
| 正弦波失真度 |
10Hz~10kHz ≦1% |
| 振幅調變 |
| Depth |
0~100% |
| 調變頻率 |
0.01Hz~10kHz(INT)
DC~1MHz(EXT) |
| 載波 –3dB頻寬 |
<100Hz to >5MHz |
| 外部輸入端靈敏度 |
100%調變時 ≦10Vp-p |
| 頻率調變 |
| 誤差 |
0 ~ ±5% |
| 調變頻率比例 |
0.01Hz~10kHz(INT)
DC~50kHz(EXT) |
| 外部輸入端靈敏度 |
≦5Vpp for 15% deviation |
| 掃描特性 |
| 掃描范圍 |
15MHz~150kHz ; 1.5MHz~15kHz ;
150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ;
150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz |
| 掃描寬度 |
>100:1 (in same frequency
range) |
| 掃描比例 |
0.01Hz~10kHz |
| 對稱性控制 |
90%:10%:90% ; 解析度: 1% |
| 模式 |
Linear / Log 掃描 |
| 掃描輸出 |
0 to ≧-5Vp-p into 10KΩ |
| 觸發特性 |
| 起始/截止 相位范圍 |
80°~90° |
| 比例 |
0.1Hz~10kHz |
| 頻率范圍 |
0.1Hz~1MHz (Useful to
10MHz) |
| 外部觸發頻率范圍 |
DC~1MHz, 相容于TTL輸入位準 |
| Gate或Burst |
Implement by觸發設定 |
| VCF
|
| 范圍 |
100:1(0 to 10V±1) |
| 輸入直線性 |
<0.5% to 1MHz,<5% to 10MHz
|
| 輸入阻抗 |
10kΩ |
| GCV
輸出 |
|
|
不同頻率產生 0.2V ~ 2V 之間電壓 |
| 頻率計數器 |
| INT/EXT |
可選擇 |
| 范圍 |
5Hz~150MHz EXT |
| 解析度 |
時基準確度 ±1位數 |
| 時基 |
±20ppm(23℃±5℃) 于暖機30分鐘后 |
| 解析度 |
最大解析度: 100nHz for 1Hz 及 0.1Hz for
100MHz |
| 輸入阻抗 |
1MΩ // 150pF |
| 靈敏度 |
≦35Vrms(5~100MHz);≦45Vrms(100MHz~150MHz) |
| 記憶體 |
| 儲存/呼叫 |
10組記憶體供面板設定儲存/呼叫 |
| 界面 |
RS-232C |
| 使用電源 |
AC 115V/230V±15%, 50/60Hz |
| 附件 |
|
|
電源線 × 1,
操作手冊 × 1,
測試線
GTL-101 × 2 |
| 尺寸及重量 |
|
|
|
290(W) × 142(H) × 460(D) mm,
約 5
kg | ，，
