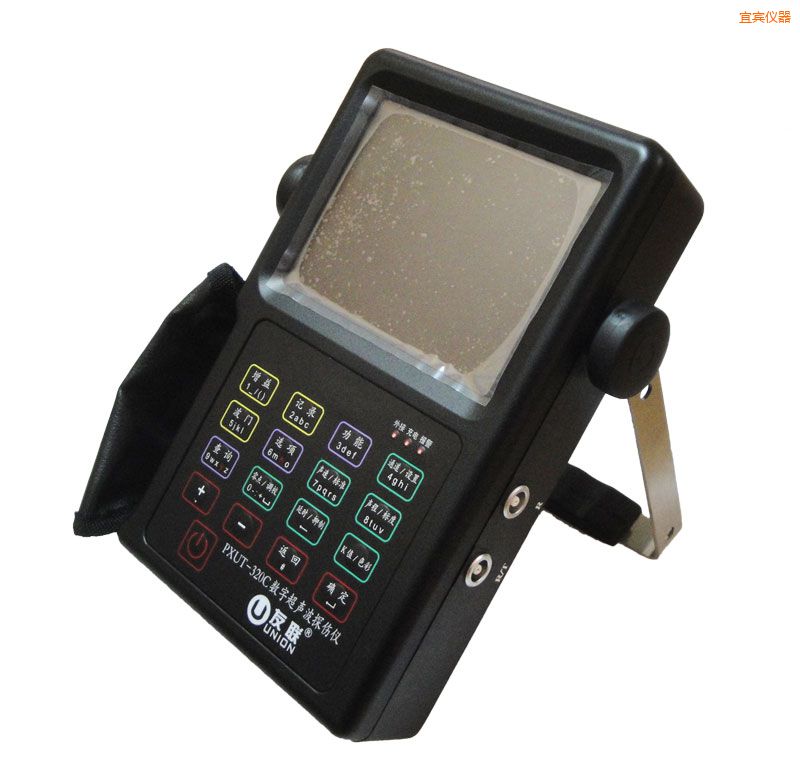

全數字智能超聲波探傷儀 |
|
| 型 號：PXUT-320C |
| 品 牌：南通友聯 |
| 技術指標：探測范圍:0~5000mm（鋼中縱波） |
 |
宜賓全數字智能超聲波探傷儀-PXUT-320C-南通友聯
PXUT-320C型全數字智能超聲波探傷儀，采用先進的數字集成技術和新型TFT彩色顯示器，超聲波探傷儀波形圖，儀器功能實用，性能穩定，操作簡便，價格實惠，是一款性能價格比優異的筆記本式全數字智能超聲波探傷儀。
功能特點：
● 全中文輕觸式鍵盤，操作過程全中文提示，操作方法與傳統模擬探傷儀類似，用戶只需閱讀說明書數分鐘，便能掌握儀器操作；
● 十個獨立探傷通道（可擴展），可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊，使用靈活方便，工作效率高。
● 可測量材料厚度、材料聲速和折射角。
● DAC曲線自動生成，煙臺超聲波探傷儀培訓，自動制作判廢線、測長線、定量線，并自動存儲于儀器中。
● 實際使用時無須調節水平掃描，儀器自動實時顯示缺陷回波位置（水平、垂直、距離）、幅度及當量等數據，管道焊縫超聲波探傷儀，探傷結果一目了然。
● 閘門報警，門位、門寬、門高任意可調。
● 500幅探傷數據存儲，可回到辦公室打印探傷報告，檢測報告全面規范。關機后，超聲波探傷系統，仍能長期保持探傷數據。
● 數據處理能力強，可對存儲數據進行檢索、打印及計算機數據通訊和管理。
● 按日期、工件編號和序號進行檢索和處理，模擬超聲波探傷儀，高可靠數據保護，高速數據接口，快速實現報告打印。
● 低功耗設計，可連續工作6小時以上。低電壓工作報警和自動保護關機。
● TFT真彩顯示，北京智能型超聲波探傷儀廠家，抗電磁干擾，超聲波探傷儀使用說明書，屏幕大、亮度高、對比度強、分辨率高、視野寬、不傷眼。
● 高容量鋰電池，重量輕，帶電池僅1.6Kg，體積小，手持式高亮超聲波探傷儀，如同一本筆記本，攜帶使用輕松自如。
● 可外接U盤，實時連續記錄動態波形。
指標參數：
|
項 目
|
指 標
|
項 目
|
指 標
|
|
增益范圍
|
110dB 0.1,1.0,2.0,6.0
步進
|
閘門
|
進波門、失波門連續可調
|
|
頻帶寬度
|
0.4～15.0MHz
|
采樣頻率
|
125MHz（硬件實時采樣）
|
|
探測范圍
|
0~5000mm（鋼中縱波）
|
聲程位移
|
0~4800mm（鋼中縱波）
|
|
探頭方式
|
單晶，無損超聲波探傷儀，雙晶，超聲波探傷儀設計，穿透
|
顯像尺寸
|
5.7”TFT LCD
|
|
水平線性
|
≤0.3%
|
工作時間
|
≥6小時
|
|
垂直線性
|
≤3%
|
工作溫度
|
-20℃～50℃
|
|
分辨力
|
≥30dB
|
電源
|
16VDC，220VAC
|
|
靈敏度余量
（2.5MHz Ф20）
|
≥60dB
|
外形尺寸
（mm）
|
250（高）×140（寬）×50（厚）
|
|
動態范圍
|
≥32dB
|
整機重量
|
1.6Kg（帶鋰電池）
|
|
