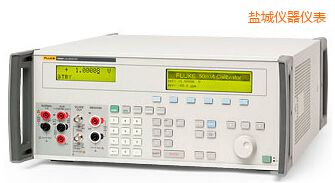

鹽城多功能多產品校準器-5080A-美國FLUKE

最經濟的模擬和數字儀表校準解決方案

· 強大的電壓和電流驅動能力

· 創新的反向電壓的保護電路

· 適合多種儀表校準工作，包括模擬儀表以及 3 ½位和 4 ½ 位數字多用表

· 可選的 5080/CAL 軟件，有中文界面，簡單易用，，方便地實現半自動校準和管理

5080A 多產品校準器為模擬和數字儀器校準提供了精確而經濟的解決方案。強大的電壓和電流驅動能力使得模擬儀表的校準簡單而又準確。內置的保護電路可防止意外的反向輸入電壓而損壞。

簡單易用的多功能校準器可以校準多種儀表，其中包括：

· 模擬儀表

· 開關板儀表

· 數字多用表

· 功率表

· 鉗型表（需線圈選件）

· 兆歐表（選件）

· 200 MHz 以下的示波器（選件）

· …以及更多

5080CAL校準程序使您能夠?qū)崿F(xiàn)半自動化的標準，提高工作效率，減小校準時的誤操作，標準化校準步驟，并且可以做到無紙記錄校準結果，生成校準報告等。5080A 多產品校準器最突出的優勢在于，能夠以最經濟的價格建立一個基本的電學校準實驗室。

精密、可靠的校準

5080A 多產品校準器具有強大的電壓和電流驅動能力，可精確、可靠地校準常用儀表。5080A 校準器的交流/直流電壓的最大負荷電流高達 800 mA，交流/直流電流的最大負荷電壓高達 50 V，能夠輕松地校準各種各樣的模擬儀表。

選件和附件可以覆蓋更多校準所需

通過使用選件和附件，您可以使用 5080A 多產品校準器來校準更多類型的儀表，包括：

· 鉗型表。通過 9100-200 10/50 匝線圈和 5500A/COIL 50 匝電流線圈，5080A 能夠校準廣泛應用的鉗型表，電流可高達 1000 A。

· 示波器。示波器校準選件可快速、簡便、經濟地實現 200 MHz 示波器的校準。驗證動態響應、帶寬、時基、觸發功能和輸入電阻等。

· 兆歐表。此選件可實現高達 18 G Ω 的大電阻以及高壓電阻的校準輸出。它還可以校準導通表。

保護電路可防止意外損壞

意外施加到校準器輸出端的電壓會造成儀器的嚴重損壞，從而造成昂貴的維修費用。校準器輸出端的電氣保護對于日常工作至關重要。5080A 校準器特別設計了創新的保護電路，可最大程度防止被反向輸入電壓所損壞，，所以您可以更放心地使用。

最強大的電壓和電流驅動能力

在福祿克計量校準部的多產品和多功能系列校準器中，5080A 具有最高的順從電壓和電流。因此，對于需要較高驅動能力的模擬儀表和儀器來說，5080A 是一種理想的解決方案。

最高順從電壓和順從電流
功能
型號	直流電壓	交流電壓	直流電流	交流電流*
5080A	600 mA	800 mA	50 V	44 V
9100	20 mA	20 mA	4 V	4 V
5500A	10 mA	10 mA	4.5 V	3 V
5520A	10 mA	10 mA	7 V	5 V
5700A	50 mA	50 mA	10V	7 V
5720A	50 mA	50 mA	10V	7 V

* 需打開交流 LCOMP

5080A 多產品校準器可實現半自動化校準，，以提高效率

通過程序，可實現半自動化校準以及校準數據處理以及生成報表。

· 5080/CAL。 5080/CAL 軟件和 5080A 校準器配合，可以校準模擬式和數字式儀表。使用該軟件，，您可以輕松、經濟地實現半自動化校準、資產管理、數據處理和打印報表。

· 已經有福祿克MET/CAL校準軟件的用戶也可以用這個軟件實現對5080A的控制。

滿足您需要的解決方案，來自校準行業的領先者

福祿克計量校準是一個著名品牌，，以其精密、可靠、高質量的產品聞名世界。福祿克計量校準部長期以來一直是直流和低頻交流校準領域的領導者，在溫度、壓力、電氣安全、過程校準和射頻校準也得到了廣泛的認可。福祿克公司計量校準部提供校準器、標準器、軟件、服務、支持和培訓，實現校準實驗室中所需的一整套解決方案。

電壓和電流技術指標

技術指標為1年期，tcal ± 5 °C下的技術指標

直流電壓
量程	技術指標(%輸出+μV)	分辨力	最大負荷
0 mV～329.999 mV	0.013 % + 10	1μV	60Ω，輸出阻抗
0 V～3.29999 V	0.01 % + 15	10μV	300 mA
0 V～32.9999 V	0.01 % + 150	100μV	600 mA
10 V～101.999 V	0.012 % + 1500	1 mV	300 mA
30 V～329.999 V	0.012 % + 1500	1 mV	120 mA
100 V～1020.00 V	0.012 % + 5500	10 mV	40 mA

直流電流*
量程	技術指標(%輸出+μA)	分辨力	最大順從電壓
0μA～329.99μA	0.075 % + 0.1	10 nA	9V
0 mA～3.2999 mA	0.065 % + 0.25	0.1μA	9V
0 mA～32.999 mA	0.05 % + 1.25	1μA	50 V
0 mA～329.99 mA	0.05 % + 16.5	10μA	35 V
0 A～1.0999 A (3 A量程)	0.15 % + 220	100μA	6 V
1.1 A～2.9999 A	0.19 % + 220	100μA	6 V
0 A～10.999 A ( 20 A量程)	0.25 % + 2500	1 mA	4 V
11 A～20.500 A	0.5 % + 3750	1 mA	4 V

*最大感性負載：2.5 H

交流電壓正弦波
量程	頻率	技術指標(%輸出+μV)	分辨力	最大負荷
1.00 mV～32.99 mV	45 Hz～65 Hz	0.33 % + 60	10μV	60Ω，，輸出阻抗
	65 Hz～1 kHz	0.34 % + 60
33 mV～329.99 mV	45 Hz～65 Hz	0.15 % + 60	10μV	60Ω，輸出阻抗
	65 Hz～1 kHz	0.16 % + 60
0.33 V～3.2999 V	45 Hz～65 Hz	0.10 % + 180	100μV	300 mA
	65 Hz～1 kHz	0.11 % + 180
3.3 V～32.999 V	45 Hz～65 Hz	0.10 % + 1800	1 mV	800 mA
	65 Hz～1 kHz	0.12 % + 1800
33 V～101.99 V	45 Hz～65 Hz	0.14 % + 18000	10 mV	400 mA
	65 Hz～1 kHz	0.15 % + 18000;
102 V～329.99 V	45 Hz～65 Hz	0.14 % + 18000	10 mV	120 mA
	65 Hz～1 kHz	0.15 % + 18000
330 V～1020.0 V	45 Hz～65 Hz	0.14 % + 180000	100 mV	40 mA
	65 Hz～1 kHz	0.15 % + 180000

交流電流正弦波(1)
量程	頻率	技術指標(%輸出+μA)	最大順從電壓(2)
29.0μA～329.9μA	45 Hz～65 Hz	0.25 % + 0.75	3.3 V
	65 Hz～1 kHz	0.26 % + 0.75
0.33 mA～3.2999 mA	45 Hz～65 Hz	0.22 % + 0.9	6.5 V
	65 Hz～1 kHz	0.23 % + 0.9
3.3 mA～32.999 mA	45 HZ～65 Hz	0.10 % + 12	44 V
	65 Hz～1 kHz	0.19 % + 12
33 mA～329.99 mA	45 Hz～65 Hz	0.10 % + 120	25 V
	65 Hz～1 kHz	0.19 % + 120
0.33 A～1.0999 A	45 Hz～65 Hz	0.10 % + 1200	4 V
	65 Hz～1 kHz	0.24 % + 1200
1.1 A～2.9999 A	45 Hz～65 Hz	0.10 % + 1500	4 V
	65 Hz～1 kHz	0.28 % + 1500
3.0 A～10.999 A	45 Hz～65 Hz	0.25 % + 6000	3 V
	65 Hz～1 kHz	0.40 % + 6000
11 A～20.500 A	45 Hz～65 Hz	0.50 % + 15000	3 V
	65 Hz～1 kHz	0.52 % + 15000

(1)最大感性負載：2.5 H；(2) LCOMP ON，用于驅動感性負載，45-65 Hz時可用

電阻、功率和頻率技術指標
技術指標是指1年期，tcal ± 5 °C下的技術指標

電阻
量程	技術指標 %輸出或Ω	最大峰值電流
0Ω	0.01Ω	220 mA
1Ω	1.0 %	220 mA
1.9Ω	0.5 %	220 mA
10Ω	0.15 %	220 mA
19Ω	0.1 %	160 mA
100Ω	0.04 %	70 mA
190Ω	0.04 %	50 mA
1000Ω	0.025 %	22 mA
1.9 kΩ	0.025 %	16 mA
10 kΩ	0.025 %	3 mA
19 kΩ	0.029 %	1.6 mA
100 kΩ	0.038 %	0.3 mA
190 kΩ	0.042 %	0.16 mA
1 MΩ	0.04 %	30μA
1.9 MΩ	0.04 %	16μA
10 MΩ	0.1 %	3μA
19 MΩ	0.15 %	1.6μA
100 MΩ	0.5 %	300 nA
190 MΩ	1.0 %	160 nA

直流功率
電壓量程	電流量程
	0.33 mA～3.2999 mA	3.3 mA～329.99 mA	0.33 A～2.9999 A	3 A～20.5 A
	± (%功率輸出)
33 mV ～1020 V	0.15	0.11	0.22	0.54
交流功率*
電壓量程	電流量程
	3.3 mA～8.9999 mA	9 mA～32.999 mA	33 mA～89.99 mA	90 mA～329.99 mA
	技術指標，，45 Hz～65 Hz，，PF = 1, ± (%功率輸出)
33 mV ～329.999 mV	0.58	0.45	0.58	0.45
330 mV ～1020 V	0.51	0.36	0.51	0.36
電壓量程	電流量程
	0.33 A～0.899 A	0.9 A～2.199 A	2.2 A～4.499 A	4.5 A～20.5 A
	技術指標，45 Hz～65 Hz，PF = 1, ± (%功率輸出)
33 mV ～329.999 mV	0.59	0.46	0.56	0.72
330 mV ～1020 V	0.52	0.37	0.49	0. 67

*雙交流輸出的相位調整范圍為0° ～ ± 179.9°

頻率
頻率量程	分辨力	技術指標，，tcal
45.00 Hz～119.99 Hz	0.01 Hz	0.0050 % ± 2 mHz
120.0 Hz～1000.0 Hz	0.1 Hz	0.0050 % ± 2 mHz

選件技術指標

兆歐表校準選件
功能	量程	最佳一年技術指標
電阻	10 kΩ～18 GΩ	0.20 %
電壓	0 V～1575 V dc峰值	1 %
電流	10 mA dc峰值

示波器校準選件
功能	量程	最佳一年技術指標
直流電壓	0 V～± 2.2 V (50Ω)	± 0.25 %
直流電壓	0 V～± 33 V (1 MΩ)	± 0.25 %
交流電壓	± 1.8 mV～± 2.2 V p-p (50Ω)	± 0.25 %
方波	± 1.8 mV～± 105 V p-p (1 MΩ)
快沿	4.5 mV～2.75 V p-p (50Ω)	<1 ns上升時間
平頂正弦波	50 Hz～200 MHz	± 1.5 %平坦
時間標記	5 s～2 ns	± 25 ppm

通用技術指標
標準接口	RS-232和以太網
溫度	工作：0 °C～50 °C
	校準：15 °C～35 °C
	儲存：-20 °C～+70 °C
相對濕度	工作：<80 %，30 °C <70 %，40 °C <40 %，50 °C
相對濕度	儲存：<95 %，無凝結
海拔	工作：2,000 m (6,500 ft)最高
海拔	非工作：12,200 m (40,000 ft)最高
安全性	符合EN 61010-1:2001、CAN/CSA-C22.2 No. 61010-1-04、UL 61010-1:2004
模擬低隔離	20 V
EMC	符合EN 61326-1:2006
功耗	600 VA
尺寸(深×寬×高)	53.8 cm × 43.2 cm × 44.3 cm × 19.3 cm (包括把手) (21.2 in × 17 in × 17.5 in × 7.6 in)
重量	22 kg (48 lb)

型號	描述
5080A	多產品校準器主機
5080A/MEG	多產品校準器主機，配有兆歐表校準選件
5080/SC	多產品校準器主機，配有示波器校準選件
5080A/SC/MEG	多產品校準器主機，配有兆歐表和示波器校準選件
5080/CAL	配合5080A使用的校準軟件
MET/CAL/TEAM	Normal 0 7.8磅 0 2 false false false EN-US ZH-CN X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.5pt; mso-bidi-font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-bidi-font-family:"Times New Roman"; mso-bidi-theme-font:minor-bidi; mso-font-kerning:1.0pt;} MET/CAL/TEAM

通用配件:

配件

描述

配件	描述
9100-200	Normal 0 7.8磅 0 2 false false false EN-US ZH-CN X-NONE /* Style Definitions */ table.MsoNormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.5pt; mso-bidi-font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-bidi-font-family:"Times New Roman"; mso-bidi-theme-font:minor-bidi; mso-font-kerning:1.0pt;} 10匝和50匝線圈，，1000安匝
5500A/COIL	50匝線圈選件，1000安匝
5080A-MEG	兆歐表校準選件(僅限福祿克服務中心安裝)
5080A/CASE	運輸箱

福禄克公司成立于1948年，是世界电子测试工具的领导者，多年来，创造和发展了一个特定的技术市场，为各个工业领域提供了优质的测量和检测故障产品。福禄克的用户涵盖面广，包括技术人员、工程师、计量人员等等，他们利用福禄克的测试工具进行工业用电、电器设备和过程校准的安装、故障诊断和管理，并以此控制质量。从工业控制系统的安装调试到过程仪表的校验维护，从实验室精密测量到计算机网络的故障诊断，福禄克的产品帮助各行各业的业务高效运转和不断发展。在过去的五年中，福禄克的测试工具更是屡获殊荣，赢得了《测试与测量世界》最佳测试工具奖、《控制工程》工程师选择奖等50多个年度产品奖项，以其精准、耐用、安全、创新的特性而备受全球用户赞誉。
