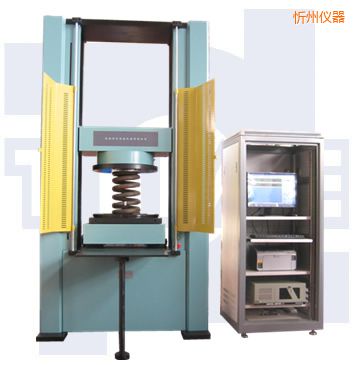

產品概述： 微機控制彈簧橫向剛度試驗機是面向機車彈簧制造企業研制的彈簧負荷試驗機，除了具有常規彈簧試驗機的測試功能外，能嚴格按歐洲標準EN13298對機車車輛懸掛系統中的螺旋鋼懸掛彈簧進行軸向剛度、橫向位移、橫向力、橫向剛度、偏移方向、偏移角度進行測試和計算，輸出不同的坐標曲線。 該機由驅動系統、加載系統、傳動系統、測量控制系統、顯示系統等組成，采用全數字交流伺服電機及驅動器，精密行星減速器、高效無間隙同步齒形帶及精密滾珠絲杠組成傳動。運行穩定、可靠。
該機能提供的各項功能： 1.常規彈簧試驗功能： 具有力、位移、變形等多種控制模式： a) 設定試驗力，檢測彈簧的變形量（撓度）。 b) 設定變形量（撓度），青島彈簧試驗機廠家，檢測彈簧的試驗力。 c) 設定試驗力，檢測彈簧的剩余高度； d) 設定彈簧的剩余高度，檢測彈簧的試驗力； e) 檢測彈簧的剛度（柔度）； 通用功能 a) 根據不同的彈簧設計要求，輸入已知參數，就可自動實驗，試驗完成后自動返回試驗初始位置。如果進行批量測試，會更顯示出強大的優越性，彈簧 試驗機，用戶只需一次性輸入試驗參數，就可實現實驗過程中除更換彈簧外的所有自動化操作，具有非常高的測試效率。 b) 能完成傳感器的參數標定、零點清除、參數存儲與加載等功能；控制器具備各類試驗參數超限、超設定自動停機或報警等保護功能； c) 操作系統WindowsXP平臺下，全中文操作界面，人機界面友好， 試驗機的全部操作通過計算機鍵盤和鼠標完成，精密彈簧試驗機，計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，并具有快捷鍵操作。實時采集數據、數據運算處理，并提供數據儲存、查詢、打印等功能，能實時顯示、繪制試驗力—變形曲線，能進行曲線放大或縮小，曲線的局部放大，并且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移。 2.橫向剛度、橫向自由彎曲變形測試功能 將規定軸向靜力作用于彈簧上，測量出彈簧在X,Y軸的變形量及其方向，計算出測量平臺的彎曲方向、偏移量及其角度； 將規定軸向靜力作用于彈簧上， 測量平臺能夠返回其初始中心位置的力，即彎曲力； 將同一大小的軸向靜力作用于彈簧上，對彈簧不斷施加橫向的力，測量規定橫向位移下的橫向力，計算出彈簧的橫向剛度并繪制出彈簧的橫向剛度--變形曲線。 3.輸出的結果
主要技術指標： 序號 檢 驗 項 目 技 術 要 求 1 最大試驗力 軸向 橫向 300kN 20kN 2 試驗力有效測量范圍 1%-100% 3 試驗力最小讀數值 軸向 橫向 0.01kN 0.001kN 4 位移最小分辨率 0.01mm 5 試驗力示值相對誤差 精確測量范圍內≤±1.0% 6 試驗機精度等級 1級 7 位移示值精度 ±（150 0.30L）μm,注：L為測定的任意位置距離。單位：（mm） 8 試驗機有效試驗空間 軸向 X向 Y向 800mm ±50mm ±50mm 9 軸向上、下壓盤平行度誤差 ≤0.2mm 10 軸向上、下壓盤偏移量誤差 ≤1.0mm 11 軸向加載速度 0.005mm/min～300 mm/min（無級調速） 12 橫向加載速度 0.02mm/min～200 mm/min （無級調速） 13 速度精度 速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內； 14 軸向壓盤直徑 ∮550mm 15 主機工作臺左右跨度尺寸 700mm 16 主機工作臺前后寬度尺寸 380mm 17 機器總功率 8.5kW 18 電源電壓（三相四線，須可靠接地） 380VAC 50Hz
|
|||||||||||||||||||||||||||||||||
 |
       |
