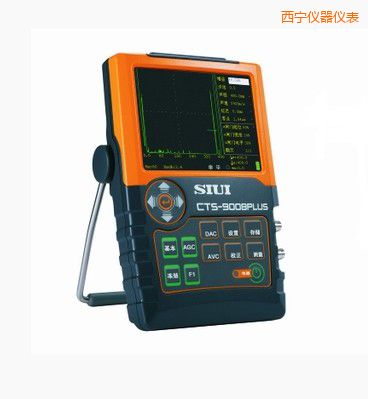

汕超CTS-9008PLUS數字超聲波探傷儀特點
輕便、易用、可靠——SIUI新一代大功率探傷儀
· 方波大功率發射 穿透力強
· 寬頻帶高分辨率 檢出率高
· 性能強勁：高壓方波發射、穿透力強，滿足大型鑄、鍛件探傷的需求
· 小巧輕便：整機（含電池）重量約1.25Kg，超聲波探傷儀使用方法，高空、野外作業輕松自如
· 操作簡易：按鍵少，定義明確，實現單手握持操作
· 防塵防水：按IP65防護標準設計，適應復雜的工業探傷環境
· 超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
汕超CTS-9008PLUS數字超聲波探傷儀功能
· CTS-9008PLUS功能齊全：探頭頻譜分析、曲面修正、USB轉存、RF（射頻） 顯示、AWSD1.1/D1.5、API 5UE評價標準
· CTS-9008PLUS發射脈沖電壓50～500V可調，超聲波探傷儀 探頭，發射脈沖為尖脈沖或方波，方波寬度51～850ns可調
· CTS-9008PLUS工作頻率范圍0.5 ~ 20 MHz，靈敏度余量≥70 dB，分別突顯寬頻帶和高靈敏度的優點
· 20 ~ 2000Hz的脈沖重復頻率，步進20Hz，金屬探傷儀，避免探傷過程中出現混響信號
· 最高采樣速率240MHz，測量分辨率0.1mm
· 簡便實用的探頭頻譜分析功能，快捷掌握探頭的波形、頻譜和中心頻率，超聲波探傷儀 英文，令探傷評價更準確
· RF（射頻）回波功能，對于薄壁材料測量或?qū)W術研究和定性分析有很大幫助
· 端點反射法測量焊縫裂紋高度
· CTS-9008PLUS內置AWS D1.1/D1.5、API 5UE評價標準
· CTS-9008PLUS通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
· 自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷最高波，探傷更高效
· AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
· DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
· 多種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
· 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
汕超CTS-9008PLUS數字超聲波探傷儀應用
CTS-9008PLUS數據編輯和管理
探傷回波、曲線、參數等，汕頭超聲波探傷儀，可由以太網實時傳輸?shù)接?jì)算機，或由USB接口經U盤將數據導入計算機，超聲波探傷器，實現探傷報告的編輯和數據的管理
DAC 曲線
DAC 曲線功能令缺陷評價更加輕松、方便。
AVG 曲線
通過取已知大平底或平底孔回波為參考，自動生成AVG曲線。
探頭頻譜分析
快捷掌握探頭的波形、頻譜和中心頻率，令探傷評價更準確
焊縫檢測模擬圖
直接指出缺陷所在區域，位置一目了然
大鍛件探傷
大探測范圍，無錫超聲波探傷儀，高靈敏度余量，佛山超聲波探傷儀，滿足大鍛件或粗晶體材料的檢測
汕超CTS-9008PLUS數字超聲波探傷儀參數
|
項 目
|
單 位
|
CTS-9008PLUS技 術 數 據
|
|
衰減器誤差
|
dB
|
每12dB ± 1dB
|
|
垂直線性誤差
|
%
|
≤3
|
|
水平線性誤差
|
%
|
≤0.5
|
|
動態范圍
|
dB
|
≥30
|
|
探傷靈敏度余量
|
dB
|
≥70（2.5Z20N探頭）
|
|
遠區分辨力
|
dB
|
≥26
|
|
電噪聲電平
|
%
|
≤10（1 ~ 4MHz）
|
|
等效輸入噪聲
|
V/√Hz
|
＜80×10-9
|
|
工作頻率范圍
|
MHz
|
0.5 ~ 20，11檔可調
|
|
脈沖重復頻率
|
Hz
|
20 ~ 2000，步進20Hz
|
|
脈沖電壓
|
V
|
50～500可調
|
|
脈沖寬度
|
ns
|
CTS-9008PLUS尖脈沖或方波，二手超聲波探傷儀，方波寬度51～850ns可調
|
|
薄板分辨力
|
mm
|
≤3（5C10N探頭）
|
|
探測范圍
|
mm
|
0 ~ 13000（鋼縱波）
|
|
脈沖移位
|
mm
|
-10 ~ 1000（鋼縱波）
|
|
探頭零點
|
μs
|
0 ~ 200
|
|
材料聲速
|
m/s
|
300 ~ 15000
|
|
阻尼
|
Ω
|
25、75 、200、1000四檔可調
|
|
抑制
|
%
|
0 ~ 80
|
|
檢波方式
|
|
負向檢波/正向檢波/雙向檢波/濾波/RF
|
|
增益調節
|
dB
|
0 ~ 110：分0.5/2/6/12步進調節
|
|
以太網接口（選）
|
|
實現與計算機（上位機）的雙向通信和實時遙控
|
|
AWS D1.1/D1.5
|
|
根據美國焊接協會AWS的D1.1/1.5計算鋼結構和橋梁焊縫等級
|
|
API 5UE
|
|
根據美國石油協會API的推薦性實踐RP 5UE計算缺陷深度的定量方法
|
|
曲面修正
|
|
修正斜探頭圓管檢測時的深度和水平距離
修正模式：內弧/外弧
|
|
裂紋測高功能
|
|
根據斜探頭端點反射法計算焊接裂紋高度
|
|
閘門擴展功能
|
|
將閘門內回波放大到整個回波區域
|
|
DAC功能
|
|
用于制作、設置和應用DAC曲線
|
|
AVG功能
|
|
用于制作、設置和應用AVG曲線
|
|
截圖功能
|
|
將儀器屏幕存為圖片并輸出到U盤中
|
|
轉存功能
|
|
通過USB接口把儀器內部數據集轉存到U盤中
|
|
閘門
|
|
閘門方式：off/進波/失波/測量
|
|
存儲
|
|
300組數據集，包括儀器設置、探傷狀態和回波圖形等
支持從U盤導入探傷數據
|
|
自動增益功能
|
|
使閘門內回波幅度自動調節到指定幅度
幅度設置：40%/50%/60%/70%/80%/90%/100%
|
|
峰值記憶功能
|
|
顯示波形包絡
|
|
峰值回波功能
|
|
記錄包含最高回波的回波波形
|
|
凍結功能
|
|
凍結屏幕波形
|
|
自動校正功能
|
|
用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點
|
|
角度測量功能
|
|
用于測量探頭角度
|
|
網絡投影功能（選）
|
|
通過網絡在PC軟件上顯示與儀器一致的畫面
|
|
自動凍結
|
|
A/B閘門內信號超過閘門電平后自動凍結
|
|
頻譜顯示
|
|
顯示A閘門起始位置以后50mm內的信號頻譜，快捷掌握探頭的波形、頻譜和中心頻率
|
|
TCG（選）
|
|
由DAC曲線轉換而來，超聲波探傷儀培訓，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致
|
|
SY/T 4109標準（選）
|
|
符合“SY/T 4109石油天然氣鋼質管道無損檢測”的 DAC曲線標準
|
|
語言
|
|
中/英/日/西班牙/法/德/俄
|
|
顯示屏
|
|
高亮度5.7″彩色TFT液晶顯示屏，640× 480像素
|
|
工作時間
|
h
|
≥7
|
|
工作電壓
|
V
|
9 ~ 12（外部直流電源），6.4 ~ 8.4（電池）
|
|
工作溫度
|
℃
|
-10 ~ 40
|
|
重量
|
Kg
|
約1.25（含電池）
|
|
尺寸
|
mm
|
152 × 240 × 52（寬×高×深）
|
