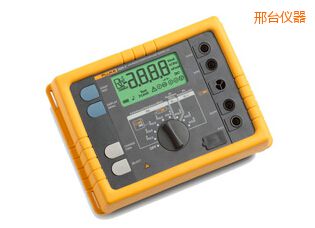

邢臺GEO 接地測試儀-Fluke 1625-2-美國福祿克FLUKE

Fluke 1625-2 GEO 接地測試儀能夠通過 USB 端口存儲和下載數據。一流的配件有助于簡化和加快測試時間。

三極和四極電位降接地電阻回路測試
四極土壤電阻率測試
使用 1 個鉗口進行的選擇性接地棒測試
使用 2 個鉗口進行的無樁接地棒測試
IP56 防護等級滿足戶外使用
硬質攜帶箱
USB 數據存儲和傳輸

而且，該測試儀易于使用。每一次測試時，測試儀都會提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作

無樁測試

Fluke 1625-2 接地測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然后，接地電阻測試儀工作原理，測試儀會自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所采用，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。

采用無樁測試時，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，這能夠節約大量的時間。在一些您之前從未考慮過的位置，尤利德接地電阻測試儀，您也可以執行接地測試，包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。

最全面的測試儀

Fluke 1625-2 是一款與眾不同的接地測試儀，便攜式接地電阻測試儀，可以完成所有四種類型的接地測量：

三極和四極電位降（使用地樁）
四極土壤電阻率測試（使用地樁）
選擇性測試（使用地樁和 1 個鉗口）
無樁測試（僅使用 2 個鉗口）

詳細技術指標
通用
存儲器	通過USB端口可訪問內部存儲器存儲的多達1500條記錄
測量功能	干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻
顯示屏	4數位（2999數位）- 7段液晶顯示屏（可視性提高）
操作	中央旋轉開關和功能鍵
溫度范圍
工作溫度	-10 °C至50 °C（14 °F至122 °F）
存放溫度	-30 °C至60 °C（-22 °F至140 °F）
溫度系數	±讀數的0.1 % /°C <18 °C >28 °C
防護類型	按照EN60529，殼體防護等級為IP56；電池蓋防護等級為IP40
最大電壓	警告–插口"鉗口"至插口E、ES、S或H
	U rms = 0 V
	插口E、ES、S或H相互之間任意組合，最大U rms = 250 V（屬于誤用）
安全性	采用雙重和/或加強絕緣保護。對地最大50 V（按照IEC61010-1）。300V CAT II，污染等級2
質量標準	按照DIN ISO 9001標準開發、設計和生產
外場影響	符合DIN 43780 (8/76)
輔助電源	6 x 1.5 V堿性電池（IEC LR6或AA型）
電池壽命范圍	使用IEC LR6/ AA型：通常為3000次測量(R E+R H ≤ 1 kΩ)
電池壽命范圍	使用IEC LR6/ AA型：通常為6000次測量(R E + R H > 10 kΩ)
尺寸（寬x高x深）	250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)
重量	≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池）
外殼材料	聚酯
直流和交流干擾電壓的測量(U ST)
測量誤差極限：方法	全波整流
測量范圍	1 V至50 V
顯示范圍	0.0 V至50 V
分辨率	0.1 V
頻率范圍	交流/直流45 Hz至400 Hz正弦波
精度	±（讀數的5 % + 5位數）
測量序列	約4次測量/秒
內阻	約1.5 MΩ
最大過載	U rms = 250 V
干擾頻率的測量(F )
測量誤差極限：方法	測量干擾電壓的振蕩周期
測量范圍	6.0 Hz至400 Hz
顯示范圍	16.0 Hz至299.9 Hz至999 Hz
分辨率	0.1 Hz至1 Hz
量程	1 V至50 V
精度	±（讀數的1 % + 2位數）
接地電阻(RE)
測量方法	按照IEC61557-5標準用探針測量電流和電壓
開路電壓	20/48 V交流電
短路電流	250 mA交流電
測量頻率	手動或自動選擇94、105、111和128 Hz (AFC)，藍光接地電阻測試儀，在函數R*中為55 Hz。
噪聲抑制	120 dB（16 2/3、50、60和400 Hz）
最大過載	U rms = 250 V

電氣測量規格
固有誤差或影響量	參比條件或指定操作范圍	符號代碼	按照IEC1557標準相關部分要求或測試	測試類型
固有誤差	參考條件	A	第5部分6.1節	R
位置	參考位置± 90°	E1	第1部分4.2節	R
電源電壓	以制造商規定的極限值	E2	第1部分4.2和4.3節	R
溫度	0 °C和35 °C	E3	第1部分4.2節	T
串聯干擾電壓	參閱第4.2和4.3節	E4	第5部分4.2和4.3節	T
探針和輔助接地電極的電阻	0至100 x R A 但≤ 50 kΩ	E5	第5部分4.3節	T
系統頻率	標稱頻率的99%至101 %	E7	第5部分4.3節	T
系統電壓	標稱電壓的85%至110 %	E8	第5部分4.3節	T
操作誤差	B = ±(\|A\| + 1,15 √E 21 E 22 E 23 E24 E 25 E 26 )		第5部分4.3節	R
A =固有誤差 En =變量 R =常規測試 T =典型測試		B[%] = ± B/基準值x 100%
測量范圍	0.020Ω至300 kΩ
顯示范圍	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	0.300 kΩ至2.999 kΩ
	3.00 kΩ至29.99 kΩ
	30.0 kΩ至299.9 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
	100Ω
精度	±（讀數的2 % + 2位數）
操作誤差	±（讀數的5 % + 5位數）
測量時間	固定頻率時通常為8秒使用自動頻率控制，最大30秒，完成所有測量頻率循環
由于探針和輔助接地電極的電阻導致的附加誤差	R H(R S + 2000 Ω)/R E x 1.25 x 10 -6% + 5位數
R H 和R的測量誤差S	通常為R E + R S + R的10 %H
最大探針電阻	≤ 1 MΩ
最大輔助接地電極電阻	≤ 1 MΩ
如果誤差處于IEC61557-5要求的限定范圍之內，則會自動檢查。如果由于某些條件的影響，導致測量探針、輔助接地電極和接地電阻后的測量誤差超過30%，zc8接地電阻測試儀，顯示屏將顯示警告符號并提示RS或RH過高。

測量分辨率的自動轉換取決于輔助接地電極電阻RH
RH，接地電阻測試儀規格，U 測量 = 48 V	< 300Ω
	< 6Ω
	< 60Ω
	< 600Ω
RH，U 測量 = 20 V	< 250Ω
	< 2.5 kΩ
	< 25 kΩ
	< 250 kΩ
分辨率	1 mΩ
	10 mΩ
	100 mΩ
	1Ω

接地電阻的選擇性測量（R E 鉗口）
測量方法	按照EN61557-5標準用探針測量電流和電壓，并通過額外的電流互感器測量單個支路中的電流（專利適用）。
開路電壓	20/48 V交流電
短路電流	250 mA交流電
測量頻率	手動或自動選擇94、105、111和128 Hz (AFC)，55 Hz (R*)
噪聲抑制	120 dB（162/3、50、60和400 Hz）
最大過載	最大U rms = 250 V（將不會啟動測量）
測量范圍	0.020Ω至300 kΩ
顯示范圍	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	0.300 kΩ至2.999 kΩ
	3.00 kΩ至29.99 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
精度	±（讀數的7 % + 2位數）
操作誤差	±（讀數的10 % + 5位數）
由于探針和輔助接地典型電極電阻導致的附加誤差	R H(R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6% + 5位數
R H 和R的測量誤差S	通常為R ETOTAL + R S + R的10 %H
測量時間	固定頻率時通常為8秒使用自動頻率控制，接地電阻測試儀接線圖，最大30秒，長創接地電阻測試儀，完成所有測量頻率循環。
待測單個支路的最小電流	0.5 mA	使用互感器(1000:1)
	0.1 mA	使用互感器(200:1)
通過互感器的最大干擾電流	3:00 AM	使用互感器(1000:1)
*使用推薦的電流鉗/互感器。

電阻測量(R~)
測量方法	測量電流和電壓
測量電壓	20 V矩形脈沖交流電壓
短路電流	> 250 mA交流電
測量頻率	手動或自動選擇94、105、111和128 Hz (AFC)
測量范圍	0.020Ω至300 kΩ
顯示范圍	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	300Ω至2999Ω
	3.00 kΩ至29.99 kΩ
	30.0 kΩ至299.9 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
	100Ω
精度	±（讀數的2 % + 2位數）
操作誤差	±（讀數的5 % + 5位數）
測量時間	通常為6秒
最大干擾電壓	24 V，鉗形接地電阻測試儀價格，超過24 V無法啟動測量
最大過載	U rms 最大= 250 V

電阻測量（R直流）
測量方法	可按照IEC61557-4進行電流-電壓測量
測量電壓	20 V直流電
短路電流	250 mA直流電
測量值的公式	對于四極測量，可延長H、S、ES導線而不會產生附加誤差。導線E中的電阻> 1 Ω時，鉗式接地電阻測試儀4200，可導致5m Ω/Ω的附加誤差。
測量范圍	0.020Ω至300 kΩ
顯示范圍	0.001Ω至2.999Ω
	3.00Ω至29.99Ω
	30.0Ω至299.9Ω
	300Ω至2999Ω
	3.0 kΩ至29.99 kΩ
	30.0 kΩ至299.9 kΩ
分辨率	0.001Ω
	0.01Ω
	0.1Ω
	1Ω
	10Ω
	100Ω
精度	±（讀數的2 % + 2位數）
操作誤差	±（讀數的5 % + 5位數）
測量序列	約2次測量/秒
測量時間	通常為4秒，包括極性反轉（二極或四極）
最大干擾電壓	直流或交流電壓≤3 V，超過3 V無法啟動測量
最大感應率	2 Henry
最大過載	U rms = 250 V

導線電阻補償(R K)
在R [414]K在R [416]E在R [418]E在R [420]
測量值的公式	R 顯示屏 = R 測得 - R 補償*
*設定點輸入值RK = 0.000Ω，通過調整測量在0.000至29.99Ω范圍內變化。

無樁接地回路測量（雙鉗口，無樁）
開關檔位	RA四極（雙鉗口，無樁）
分辨率	0.001Ω至0.1Ω
測量范圍	0.02Ω至199.9Ω
精度	±（讀數的7 % + 3位數）
操作誤差	±（讀數的10 % + 5位數）
測量電壓	Vm = 48 V交流（初級電壓）
測量頻率	128 Hz
噪聲電流(IEXT)	最大IEXT = 10 A（交流）(RA < 20Ω)
噪聲電流(IEXT)	最大IEXT = 2 A（交流）(RA > 20Ω)
測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。自動量程選擇。僅當按照指定的最小距離結合使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。

型號名稱

描述

1625-2

包括：

GEO接地測試儀
用戶手冊
電池
快速參考指南
USB電纜

電流鉗
EI-162AC	夾式電流互感器（感應型）
EI-162BN	EI-162BN 320毫米直徑對分式變壓器
EI-162X	夾式電流互感器（傳感型，帶屏蔽電纜組）
EI-1623	選擇性/無樁鉗口裝置

電纜和硬件
電纜盤（25M綠色電線）	接地電纜盤(25 m (81.25 ft))
電纜盤（25M藍色電線）	接地電纜盤(25 m (81.25 ft))
電纜盤（50M紅色電線）	接地電纜盤(50 m (162.5 ft))

附件套件
ES-162P3-2	用于三極測量的地樁裝置
ES-162P4-2	用于四極測量的地樁裝置
