超聲波探傷儀 |
|
型 號:PXUT-3300+ |
品 牌:南通友聯 |
技術指標:探測范圍:0~6000mm(鋼中縱波) |
|
泰州超聲波探傷儀-PXUT-3300+-南通友聯

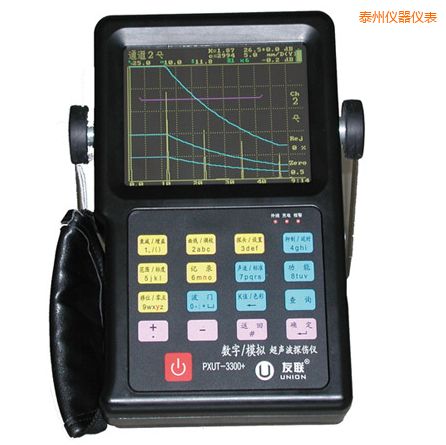

PXUT-3300+是采用新型超大屏幕高亮度液晶顯示器的數字式超聲波探傷儀,儀器造型優美,體積小巧,是一款先進的筆記本式超聲波探傷儀;具有按“以人為本”思想設計的全新軟件系統,界面友好,結構合理,操作簡便!
功能特點:
● 儀器智能化,操作簡便。智能化預置回波位置;找準最高波,其余儀器做(零點校準、掃描深度調整、距離波幅曲線制作、靈敏度設置)。
● 配置三種探傷方式,按需隨心選擇:
◇最傳統的模擬儀器操作方式---適應各種探頭、試塊、工藝。
◇最風行的數字儀器通用方式---既具數字儀器強大功能,又兼模擬儀器方便快捷特點。
◇最智能的數字儀器標準方式---高度自動化設計。鍛件探傷時,靈敏度調節和缺陷當量不需要人工計算,找準平底孔或大平底最高波,即可自動完成掃描線調節、靈敏度設定、AVG曲線繪制;焊縫探傷時,輸入工件參數后,掃描線調節、靈敏度設定、DAC曲線顯示全部自動完成。
● 獨特、實用的輔助功能---DAC門、深度補償、回波報警、回波包絡、曲面修正、探傷儀/電腦數據通信、內存12套探傷數據和800幅波形,高可靠數據保護確保存儲數據不丟失。儀器可直接打印探傷報告。
● 12個獨立探傷通道,多種探傷工藝和標準自動生成,可自由設置各行業探傷工藝標準,超聲波探傷儀汕頭,現場探傷無需攜帶試塊。
● 模擬通道首次開創制作DAC曲線先河,和原先模擬制作相同,且DAC曲線不再變化。
● 高靈敏度,增益達120dB,回波抑制任意可調,不影響儀器增益和線性。
● DAC、AVG曲線自動生成并能分段制作,取樣點不受限制,并可進行補償與修正。DAC曲線隨增益自動浮動隨聲程自動擴展。可實現指定回波的距離補償。
● 缺陷回波參數(距離、水平、垂直、波幅、dB當量、孔徑值)實時顯示。
● 低功耗設計,小型超聲波探傷儀,可連續工作6小時以上。低電壓工作報警和自動保護關機。
● 6.5"高亮度液晶顯示,國內屏幕最大,在強陽光下無需遮光罩,就能獲得滿意的觀察效果。
● 配置高容量鋰電池,儀器重量僅1.6Kg,體積小巧,攜帶使用輕松自如。
指標參數:
項 目
|
指 標
|
項 目
|
指 標
|
增益范圍
|
120dB 0.1,1.0,2.0,6.0步進
|
閘門
|
進波門連續可調
|
頻帶寬度
|
0.4~15MHz
|
采樣頻率
|
150MHz(硬件實時采樣)
|
探測范圍
|
0~6000mm(鋼中縱波)
|
聲程位移
|
0~5800mm(鋼中縱波)
|
探頭方式
|
單晶,南通友聯數碼,雙晶、穿透
|
顯示器
|
6.5”高亮液晶屏
|
水平線性
|
≤0.1%
|
工作時間
|
≥6小時
|
垂直線性
|
≤3%
|
工作溫度
|
-20℃~50℃
|
分辨力
|
≥30dB
|
電源
|
16V DC,220V AC
|
靈敏度余量
(2.5MHz Ф20)
|
≥65dB
|
外形尺寸
(mm)
|
140(寬)×250(高)×50(厚)
|
動態范圍
|
≥32dB
|
整機重量
|
1.6Kg(含鋰電池)
|
南通友联数码技术开发有限公司为国家高新技术企业,专业从事数字超声波探伤仪器和探伤系统的研制、生产和销售,为江苏省级无损检测装备研发中心,系国内工业超声检测行业的龙头企业。 自创立以来,友联以卓越的品质和不断的创新,成为中国工业超声检测行业的领跑者。国内第一款笔记本式数字超声波探伤仪、国内第一款数字彩色超声波探伤仪、 第一款世界领先体积最小的掌上式数字超声波探伤仪均诞生于友联。友联凭借丰富的全球资源、强大的研发力量、高效的管理机制成为国内公认的、值得信赖的超声 波检测设备和技术服务供应商,成为业内创新、品质、信誉的典范。 今天,友联将继续坚持“以人为本,以质取胜”的方针,不断开发新一代的超声检测仪器和技术,努力成为全球一流超声检测设备和技术服务的供应商。
