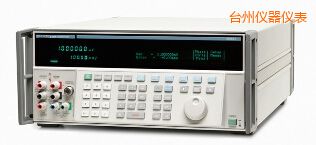

5700A: 高精度多功能校準器
·
5720A：超級高精度多功能校準器，具有最低的不確定度
·
99%和95%置信度技術指標
·
高置信度原器校準
5700A 與5720A 多功能的高精度校準器，專門設計用于滿足電學校準工作的需求。產品可輸出交直流電壓、交直流電流和電阻。寬帶電壓選件交流帶寬從10 Hz 到30 MHz。兩款產品均可與 5725A 以及 52120A系列放大器兼容。兩款產品均可通過 MET/CAL Plus 校準軟件實現自動化。
5700A和5720A具有世界最高級別的準確度，可靠性能，得到全球計量校準界的一致公認，5700系列已經成為電學計量實驗室中最高準確度的當然選擇。
5720A：具有最低不確定度的超級高精度多功能校準器
自 1988 年面世以來，5700A系列多功能校準器系列產品便獲得了全世界對其性能、可靠性以及質量的公認，也因此成為了政府與工業領域內進行電氣校準的最佳校準器選擇。
5700A系列是福祿克公司生產的、經過大量測試證明、極為可靠的、高精度校準器。5700A系列已經在全世界的范圍被看作是校準器的標準，具有很高的價值，，并且該系列產品在穩定性、實用性、耐用性等方面得到用戶的廣泛認可。很多用戶擁有該產品20年以上并仍在使用中。
同時提供99%置信度和95%置信度下的技術指標
5700A和5720A都可以按照選擇的不同的置信度來表述不確定度。您可以采用福祿克公司傳統上公布的、比較保守的99%置信度的技術指標；也可以采用很多國際標準規程中推薦的比較廣泛使用的95%置信度的技術指標。除了使您能夠以較小的風險換取更好一些的技術指標之外，95%置信度的技術指標還更便于進行測量比對。對于任意的輸出量，只要按一下SPEC鍵就能夠得到這兩種技術指標。
原器校準，既方便置信度又高
5700A和5720A都具有原器校準（Artifact Calibration）的功能。為了把儀器所有的量程和所有的功能校準到其額定技術指標，只需要3個原器標準—一個10V的直流電壓參考標準以及1Ω和10kΩ的標準電阻。儀器前面板上顯示的操作命令提示操作人員進行正確的連接，告訴操作人員每一步要輸入的內容。整個過程由校準器來控制，大約只需要1個小時。
在此校準過程中，外部原器標準的賦值被傳遞到校準器內的一個很大的多維參數矩陣中。校準器本身完成了建立比率、進行比較以及控制測量過程等原來由人工完成的計量學工作。
為確保置信度，5700A 與 5720A 系列可根據自身內部標準來進行自檢，進而確保所有工作一如預期。校準結果可打印或下載至計算機。
全世界實驗室中正在工作的5700A 系列校準器有數千臺大都使用原器校準（ Artifact
Calibration），能夠提供快速、簡便且廉價的校準服務，同時還能夠讓您的儀器設備在校準周期之間維持良好的預期性能。
5725A放大器
5720與5700 系列校準器可使用 5725A放大器來提高性能。在校準高性能數字多用表時，5725A放大器可將直流與交流電流的最大值提高到11A。還可以將校準器的交流電電壓-頻率乘積提升至：1100V，30 kHz 以及750V，100 kHz。
52120A超級大電流標準源
5700A系列本身輸出的最大電流為2.2A，如果您需要更大的標準電流，可以選擇52120A一起使用，與5700A系列配合使用，您將獲得120A交流，100A直流，最高準確度為161ppm的直流電流輸出。對于很多實驗室，這種高精度大電流的電流源是必不可少的。
|
技術指標
|
|
直流電壓
|
范圍：0至±1100V
5700A系列1年內最優性能規格：±(8ppm輸出+0.36ppm量程)
5720A系列1年內最優性能規格：±(4ppm輸出+0.27ppm量程)
|
|
交流電壓
|
范圍： 220
mV至1100V
10 Hz至1
MHz
5700A系列1年內最優性能規格：±(85ppm輸出+3.2ppm量程)
5720A系列1年內最優性能規格：±(52ppm輸出+3.2ppm量程)
|
|
電阻
|
范圍： 0至100 MΩ，，在x1和x1.9模式下有18項數值
5700A系列1年內最優性能規格：±14
ppm
5720A系列1年內最優性能規格：±10
ppm
|
|
直流電流
|
范圍：0到±2.2A（5725A系列為11A）
5700A系列1年內最優性能規格：±(60ppm輸出+4.5ppm量程)
5720A系列1年內最優性能規格：±(40ppm輸出+2.3ppm量程)
|
|
交流電流
|
范圍：9 mA至2.2A（5725A系列為11A）10 Hz至10
kHz
5700A系列1年內最優性能規格：±(160ppm輸出+18ppm量程)
5720A系列1年內最優性能規格：±(140ppm輸出+14ppm量程)
|
|
寬頻帶交流電壓選項
|
范圍：300 mV至3.5V
10 Hz至30
MHz
5700A系列1年內最優性能規格:±(0.4%輸出+0.014%量程)
5720A系列1年內最優性能規格：±(0.4%輸出+0.014量程)
|
|
技術指標
|
|
預熱時間
|
上次預熱時間的兩倍，最大30分鐘
|
|
系統安裝
|
可提供后面板輸出與機架安裝工固定件
|
|
接口
|
IEEE-488、RS-232、5725A、5205A或5215A、5220A，相鎖定(BNC)，，相參考(BNC)
|
|
溫度性能
|
操作：0°C至50°C
校準：15°C至35°C
儲存：-40°C至75°C
|
|
相對濕度
|
操作：30°C下< 80%，40°C下< 70%，50°C下< 40%
儲存：< 95%，不凝結在高溫高濕度環境當中儲存過后，通電穩定期需要四天時間。
|
|
安全性
|
設計符合UL311；IEC 348-1978；IEC
66E (CO)4；CSA 556B等標準
|
|
屏蔽保護隔離電壓
|
20 V
|
|
EMI/RFI
|
設計符合FCC規則第15部分、Subpart J，B類；VDE
0871，B類標準
|
|
電源
|
47至63 Hz；可選額定電源電壓允許+
10%波動：100V、110V、115V、120V、200V、220V、230V、240V
最大功率：5700A/5720A系列：300
VA；5725A系列，750
VA
|
|
尺寸
|
5700A/5720A：高17.8 cm (7 in)，標準機架伸展，底部高加1.5
cm (0.6 in)；寬43.2 cm (17 in)，標準機架寬度；全厚63.0 cm (24.8 in)；機架厚度57.8 cm (22.7 in)
5725A：高13.3 cm (5.25 in)；寬度和厚度與5700A/5720A系列相同
兩個系列均從機架前端向前伸出5.2
cm (2 in)
|
|
重量
|
5700A/5720A：27千克（62磅）
5725A：32千克（70磅）
|
|
型號
|
描述
|
|
5720A
|
高精度多功能校準器
|
|
5700A
|
超級高精度多功能校準器
|
通用配件:
|
配件
|
描述
|
|
5440A-7002
|
低熱電勢測試線（香蕉接頭）選件
|
|
5440A-7003
|
低熱電勢測試線（鏟式接頭）選件
|
|
57XX/CASE
|
堅固運輸箱
|
|
5700A-03
|
寬帶交流電壓（兼容5700A和5720A）選件
|
|
5725A
|
放大器選件
|
|
Y5735
|
5725A用機架安裝套件
|
|
Y5737
|
機架安裝套件
|
