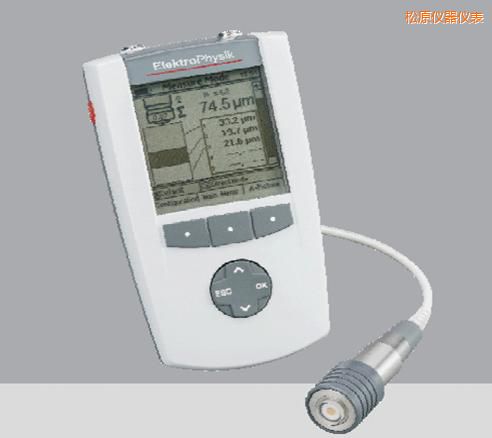

QuintSonic 7涂層測厚儀
適用于塑料，金屬，木頭，陶瓷， 玻璃基體上油漆，瓷釉和塑料覆層 從10 μm涂層厚度擴展測量范圍可 達 7mm 一次可以測量5層覆層厚度 也適用 GRP 和 CRP 可以顯示A型掃描圖像
QuintSonic 7 Precision through Innovative Technology 超聲波測厚儀可以測量塑料，金屬，木頭，玻璃和陶瓷上的油漆，塑料覆層的厚度。一次可以無損地測出5層覆層的厚度。 采用創新技術的QuintSonic 7是第一個可以準確測量GRP(熱固性塑料或玻璃鋼）和CRP（低溫鋼）工件厚度的測厚儀。 此項創新技術是通過A型掃描圖像功能。不用將儀器連接到電腦就可以直接顯示圖表信息。從而最大程度的實現了在任何情況下測量的可靠性，使QuintSonic 7成為最理想的現場、實驗室或者車間測量的工具。QuintSonic 7在汽車制造業、手工業等需要高精度測量的所有行業中有廣泛應用。
QuintSonic 7另一功能：可透過涂層測量薄的基材厚度。 工作原理是基于超聲波反射, Quint Sonic 7智能探頭發出的超聲波脈沖進入覆層后，脈沖傳輸?shù)礁矊咏Y(jié)合面或與底材臨界面時, 一部分脈沖被反射回來. 這些反射的超聲波脈沖被傳感器接收，電渦流涂層測厚儀，通過聲波在介質中傳輸?shù)乃俣扔?jì)算出覆層的厚度。QuintSonic 7的突出功能: 儀器所采用的最先進的傳感技術和創新的軟件實現了在應用時高精度測量，在此之前是無法實現的。 QSoft 軟件可以顯示測量時A型掃描圖像，這樣可得到更加準確的數據。參數設置用于定義測量范圍，d3涂層測厚儀，抗干擾，回波診斷和預估截止帶范圍。 通過設置的截止帶可以將雜波排除掉，例如由基材GRP 或CRP 纖維造成的雜波。
3層覆層脈沖圖像
超聲波涂層測厚另外一個難點是測量具有相似特征的涂層厚度。這些涂層的阻抗值之差不足以區分反饋的超聲波脈沖。QuintSonic 7通過技術革新解決了這個問題，較弱的脈沖信號可以很明顯的區分開。因此，可以可靠，準確地完成復雜的測量任務。
儀器新增一個功能是可以將標準樣件的聲速內置于儀器中。一旦某種介質的聲速確定，聲速可以存儲在數據庫供調取使用。這樣可以減少測量時的設置時間。
技術參數
標準配件
可選配件
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
       |
