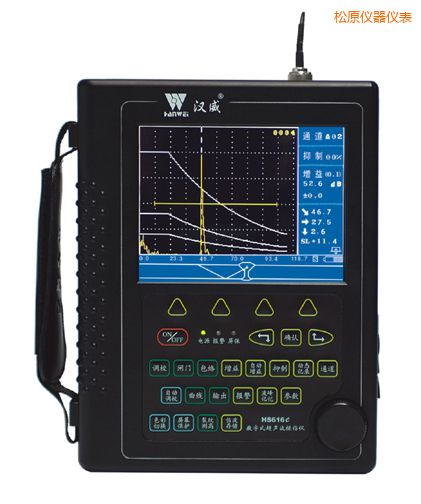

HS616e增強型真彩超聲波探傷儀 性能特點：
A 特優點 全數字，真彩顯示器，根據環境選擇背景色、亮度值可自由設定，超聲波探傷原理，領潮國內應用技術 數碼飛梭旋鈕，一鍵式操作 頻譜分析，高速FFT運算，實測探頭頻率 高性能安保鋰電，模塊插接式，一機兩電兩充，引導潮流 B 發射脈沖 脈沖強度：分級選擇，設200V、300V、400V，適用探頭范圍廣 脈沖寬度：100-300ns連續調節，匹配不同頻率探頭探傷時的最佳靈敏度 阻抗匹配：51Ω、150Ω、200Ω、400Ω，滿足靈敏度及分辨率的不同工作要求 工作方式：?jiǎn)尉絺�，雙晶探傷 C 掃描范圍 零界面入射～14000mm（鋼縱波），按比例調節，威海超聲波探傷儀操作規程，連續調節兩種模式。 D 放大接收 硬件實時采樣：150MHz，波形高度保真 檢波方式：全檢波、正、負檢波、射頻波顯示 閘門信號：?jiǎn)伍l門、雙閘門、全屏檢索、閘門內峰值讀數。 增值/全自動增益：設0.1dB、2dB、6dB步進值，設波幅高度值全自動增益方式 E 報警 閘門內，曲線內聲光報警及關閉 F 數據存儲 50組快捷選擇探傷參數通道，超聲波探傷，預先調校好各類探頭與儀器的組合參數，自由設置各行業探傷標準，方便存儲、調用、復驗、打印、通訊傳輸 內存1000幅探傷回波信號及數據，實現存儲、讀出瀏覽，單幅打印，連續打印和通訊傳輸?shù)挠?jì)算機管理。 參數附件：全中文設置探傷參數，輸入實時數據，隨機存儲、調用、打印、報告通訊 G 探傷功能 波峰記憶：實時檢索缺陷最高波，標定缺陷最大值 實用AVG：實用AVG曲線、自動換算缺陷φ值(3Nus外)
裂紋測高：找準缺陷最高波，實時衍射法測高
脈沖強度：200V、300V、400V三檔可選 脈沖寬度：100-300ns連續可調 阻抗匹配：51Ω、150Ω、200Ω、400Ω四檔可選 工作方式：?jiǎn)尉絺�、雙晶探傷 掃描范圍：零界面入射～ 14000mm鋼縱波 采樣頻率/位數：150MHz/8bits 檢波方式：全檢波、正、負檢波、射頻波顯示 工作頻率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz） 各頻段噪聲電平： ＜ 80×10-9V/Hz1/2 衰減器精度：＜ ±1dB/12dB 增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節） 聲速范圍：（100 ～ 20000）m/s 動態范圍：≥ 30dB 垂直線性誤差：≤ 3% 水平線性誤差：≤ 0.1% 分辨力：＞40dB（5N14） 靈敏度余量：＞62dB（深200mmΦ2平底孔） 數字抑制：（0 ～ 80）%，不影響線性與增益 電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10% 工作時間：連續工作5小時以上（鋰電池供電） 環境溫度：（-10 ～ 40）℃（參考值） 相對濕度：（20 ～ 95）% RH 外型尺寸：220 x 175 x 55（mm） 重量：整機含內置電池1.4kg
|
|||||||||||||||
 |
       |
