石家莊高壓氣體氣壓控制器校準器-PPCH-G-美國福祿克FLUKE
高達100 MPa (15,000
psi)的高壓氣體壓力控制
·
適用于高達 15,000 psi (100 MPa) 的氣體壓力
·
實用的自動量程功能
·
每個控制器中包含一個或兩個石英參考壓力傳感器（Q-RPT），按 10:1 調節
·
支持外部參考壓力傳感器
·
可實現簡單、免費的儀器內部軟件升級）

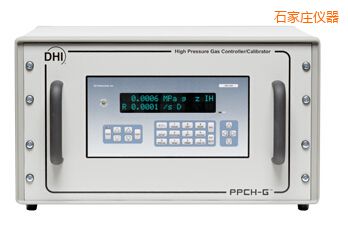

PPCH-G™是一款適用于1～100 MPa（150～15 000 psi）氣壓范圍的壓力控制器/校準儀。和 DHI 公司 PPC 系列中的其它壓力控制器/校準儀一樣，其注重的是高性能、最小的測量不確定度以及在整個寬范圍內都維持精密控制。而這一切都由單臺結構緊湊、堅固的儀器完成。其采用獨特的石英參考壓力傳感器（Q-RPT）模塊提高了精確度，降低了測量不確定度。自動量程功能支持任意設置量程，針對所設量程能自動優化所有操作，將壓力控制器的可調范圍提升到了新的水平。
PPCH-G是一個強大的高壓氣體自動控制器，配合氣體增壓器附件，可在其壓力量程內以非常高的分辨率和控制精度以及10:1的壓力調節比達到所需的任意壓力點。設備中包含了 5種不同的控制模式，提供了最大的多功能性。開放式架構使其可以在控制器內部或遠程安裝參考壓力測量功能。如果愿意的話，參考可以位于測試點，也可以被單獨移除進行再校準。
所有這些都使 PPCH-G 為高氣壓校準和測試應用打開了新大門。
性能卓越的精密石英參考壓力傳感器（Q-RPT）模塊
PPCH出眾的壓力測量技術指標是由DHI卓越的石英參考壓力傳感器（Q-RPT）模塊所帶來的。Q-RPT通過測量一個石英晶體在壓力引起的應力下固有振蕩頻率的變化來測量壓力。為了檢驗Q-RPT模塊是否可用，，每個傳感器都經過獨立評估并使用基準級壓力標準標定修正其特性。只有滿足必需的線性度、可重復性和穩定度的傳感器才會被選中。標定中采用了一個擁有專利的補償模型來優化傳遞標準所要求的計量特性，，該模型是過15年以來數千支石英壓力傳感器的測試經驗推導所得。PPCH也可配用低成本的實用傳感器，，以滿足那些不需要象Q-RPT那樣高精密度和穩定性的應用。每個傳感器在 30%～100%滿度范圍內都保持 “%讀數”的不確定度。每臺PPCH內若配備兩支傳感器，可以實現近10:1的同一準確覆蓋范圍。
|
PPCH-G傳感器選擇
|
|
Q-RPT型號
|
國際單位版本
最大量程
絕壓表壓
(MPa)
|
US版
最大量程
絕壓表壓
(psi)
|
|
A100M
|
100
|
15,000
|
|
A70M
|
70
|
10,000
|
|
A40M
|
40
|
6,000
|
|
A20M
|
20
|
3,000
|
|
A10M
|
10
|
1,500
|
|
A7M
|
7
|
1,000
|
最實用的自動量程功能
相對于“% 讀數”測量不確定度，用單一的壓力控制器覆蓋各種測試設備具有更大的優勢。
除了必需的測量不確定度之外，，PPCH-G還提供了在測試和校準應用中所需的全部壓力控制和適應性。無限量程功能為 PPCH-G 提供了空前的多功能性，使它能夠適應各種各樣的被測設備。通過易于使用的自動量程功能，在測試之前的一些簡單鍵盤輸入或單條遠程命令字符串即可修改控制器的每項功能，針對特定量程進行優化。
開放式架構，配置靈活
一臺 PPCH-G 控制器可配置最多4 個Q-RPT 模塊。這些模塊可位于 PPCH-G 控制器內部或外部。外部Q-RPT 模塊位于 RPM4™ 參考壓力監測儀中。RPM4 的 Q-RPT 即成為 PPCH-G 系統的一部分，，并且受 PPCH-G 的管理。當 PPCH-G 被用于大于外部 Q-RPT 量程的壓力下時，外部 Q-RPT 必須被斷開或通過閥門進行保護。
PPCH-G 系統配置實例：
·
包括一個或兩個內置 Q-RPT 的 PPCH-G 作為獨立的“單盒”控制器/校準器系統工作。
·
利用一臺不含內置 Q-RPT 的 PPCH-G 和一個外部 Q-RPT 配置成一套系統，其參考壓力測量由控制器遠程控制。當參考壓力測量部分需要從系統移除（例如進行再校準）而保持控制器安裝狀態，或者需要將參考壓力測量部分更靠近被測設備或系統時，這種配置是非常理想的。
·
含一個內置 Q-RPT 的 PPCH-G 自動控制 PG7202 活塞式壓力計。
·
一臺不含內置 Q-RPT 的 PPCH-G 作為低成本的自動壓力設置和控制設備。
|
通用技術指標
|
|
電源要求
|
85～264 VAC，50/60 Hz，最大75 W
|
|
|
溫度范圍
|
15～35℃
|
|
|
振動
|
滿足MIL-T-28800D標準
|
|
|
重量（典型值）
|
約32 kg (70 lb)
|
|
|
尺寸
|
30 cm高× 52cm寬× 50cm深（12 in.× 20.5 in.× 20 in.），含外護物，，6U高機柜安裝
|
|
|
通信端口
|
RS232 (COM1、COM2)、IEEE-488.2
|
|
|
工作模式
|
表壓、絕壓
|
|
|
壓力范圍
|
大氣壓～100 MPa（15,000 psi）
|
|
|
工作介質
|
氮氣、空氣（其它可選）
|
|
|
驅動氣源
|
500～800 kPa（75～120 psi）
|
|
|
測試氣源
|
比受控最大壓力至少高出控制器量程的5%，但是不得高于控制器量程的15%，最小為控制器量程的70%，± 1 %穩定度。測試時，要保證流量足以維持穩定供氣。
|
|
|
壓力連接
|
驅動氣源:1/8 in. NPT F
測試氣源: DH500（等效于AE F250C、HIP HF4）
測試: DH500
|
|
|
實用傳感器
|
準確度/分辨率 ± 0.10 %量程/ 0.001 %量程
驅動 (8) 12V，最大1 A總輸出
|
|
|
CE>認證
|
提供，需要指定
|
|
·
|
壓力控制
|
|
控制模式
|
動態（標準和大體積）
|
在保持限值之內設置目標值，連續調整壓力保持在目標值
|
|
靜態
|
在保持限值之內設置目標值并停止控制，使壓力自然穩定
|
|
單調
|
將壓力設置為目標值，并維持非常慢的爬升速率，，方向與壓力增長方向相同
|
|
爬升
|
設置并維持用戶定義的壓力變化速率
|
|
活塞式壓力計控制
|
自動式活塞壓力計壓力控制
|
|
控制精度
|
最高為± 0.001 % Q-RPT量程（標準動態）
|
|
控制體積
|
0～100 cc，，50 cc最佳（工作體積越大，壓力穩定時間就越長）
|
|
壓擺率
|
60秒，0～滿刻度，50 cc體積
|
|
動態模式
|
準備好時間: 90～150秒
最低可控壓力: 0.7 MPa（100 psi）
|
·
|
測量和提供壓力（Q-RPT）
|
|
預熱時間
|
冷啟動時，建議進行30分鐘的預熱
|
|
分辨率
|
最高1 ppm，用戶可調
|
|
1年穩定度2
|
± 0.005 %讀數
|
|
校準
|
包括A2LA認證的校準報告
|
|
A14M～A100M的Q-RPT
|
精確度1
± 0.012%讀數或0.0036% Q-RPT量程，取較大值5
測量不確定度3
± 0.013 %讀數或0.004% Q-RPT量程5
提供壓力不確定度（動態模式）4
± 0.016%讀數或0.005% Q-RPT量程，，取較大值5
|
|
A7M～A10M的Q-RPT
|
|
標準級
|
特級
|
|
精確度1
|
± 0.008%讀數或0.0024% Q-RPT量程，取較大值5
|
± 0.005%讀數、0.0015% AutoRanged量程或0.0005% Q-RPT量程，取較大值6
|
|
測量不確定度3
|
± 0.010%讀數或0.0030% Q-RPT量程，取較大值5
|
± 0.008%讀數、0.0024% AutoRanged量程或0.0007% Q-RPT量程，，取較大值6
|
|
提供的壓力不確定度（動態模式）
|
± 0.014%讀數或0.004% Q-RPT量程，取較大值5
|
± 0.013%讀數、0.014% AutoRanged量程或0.003% Q-RPT量程，取較大值6
|
·
1. 組合了線性度、遲滯和可重復性。
2. 預測1年期測量穩定度極限（k=2）假設正常使用AutoZero功能。只要進行排氣，即通過與絕壓模式下的大氣壓參考進行比對，自動進行調零。不使用自動調零功能的絕壓模式下預測1年期穩定度為± (0.005 % Q-RPT量程+ 0.005 % 讀數)。
3. Q-RPT指示相對于所施加壓力真值的最大偏差，包括精確度、1年穩定度、溫度效應和校準不確定度，組合和擴展（k=2）方法符合ISO“Guide to the
Expression of Uncertainty in Measurement”（測量不確定度表述指南）。
4. PPCH-G所控壓力相對于真值的最大偏差包括測量不確定度和標準動態控制保持限值。
5. %讀數適用于30～100% Q-RPT量程。在30% Q-RPT量程以下，不確定度是一個恒定值：（%讀數）×（30 % Q-RPT 量程）。
6. %讀數乘以從30～100% 自動量程測得的壓力。在30% 自動量程以下，%讀數值乘以30% 自動量程。如果自動量程跨距小于最大Q-RPT量程的30%，則為（%讀數）×（測得的壓力），或者（%讀數）×（9% Q-RPT量程），取較大值。
|
型號
|
描述
|
|
PPCH-G-nnn/M
|
PPCH-G™高氣壓控制器/校準器，沒有內置石英參考壓力模塊Q-RPT的型號
其中：
nnnM表示PPCH-G控制器的名稱（100M、70M、40M或20M）
|
|
PPCH-G-nnn/M
AnnnMc1/AnnnMc2
|
PPCH-G™自動氣壓控制器/校準器，用于有一個或兩個內置石英參考壓力模塊Q-RPT的型號
其中：
nnnM表示PPCH-G控制器的名稱
AnnnMc1表示高量程傳感器。
C表示傳感器級別（s為標準型，P為高級型，u為控制傳感器，沒有高量程傳感器）
AnnnMc2表示低量程傳感器（A70M最大）。c表示傳感器級別（s為標準型，P為高級型）如果沒有低量程傳感器則留空。
|
· 通用配件:
·
|
配件
|
描述
|
|
腳踏開關
|
遠程[ENTER]腳踏開關
|
|
PPCH-G
04-02
|
SI版設備
|
|
PPCH-G
05-01
|
CE標志
|
|
RS232電纜100847
|
9針線，2m，用于PPC3 COM1或PPC3-至-RPM4連接
|
|
RPM4
|
外部Q-RPT用參考壓力監測器
|
|
PPCH-G
06-01
|
外殼（用于工作臺應用程序）
|
|
PPCH-G
07
|
PPCH-G
07
|
|
PPCH-G
08-SP
|
特殊液體
|
|
GB-H-152氣體增壓器包
|
氣體增壓套件設計用于向PPCH-G提供經調節的高壓氣體輸出
|
