多產品校準器 |
|
| 型 號：5502A |
| 品 牌：美國FLUKE |
| 技術指標：直流電壓 0至±1020 V |
 |

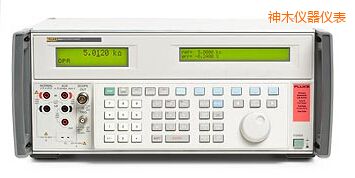

神木多產品校準器-5502A-美國FLUKE
·
校準范圍廣泛的電子測量儀器
·
超強的保護電路，防止誤操作對儀器造成損壞
·
便攜式運輸箱內置把手和輪子，帶可拆卸前/后蓋門，方便運輸和現場校準
·
配合使用52120A跨導放大器，電流輸出可擴展至100A直流和120A 交流
·
性價比優異的解決方案
功能眾多，覆蓋廣泛的被校準對象
5502A多產品校準器是5500A的升級換代產品�？筛采w范圍廣泛的被校準對象，例如三位半及四位半數字多用表。5502A 附帶內部和外部的保護電路，可幫助您方便攜帶和運輸，并且安全的校準。5502A還可和MET/CAL軟件結合實現全自動校準。對校準中低端電子測量儀器的解決方案來講，5502A是理想的選擇。
5502A可直接輸出電壓和電流，可輸出各種電壓、電流波形；5502A可同時輸出電壓、電流或者雙路電壓，實現相位控制，，用來模擬直流和交流功率。5502A還可輸出電阻、電容、模擬熱電偶和RTD等。 5502A還可測量熱電偶和熱電偶模擬器。
5502A還有兩個示波器校準選件，分別是300MHz示波器校準選件和600MHz校準選件。
使用福祿克52120A跨導放大器，5502A的電流輸出還可從20.5A擴展到100A直流和120A交流。使用25匝和50匝線圈選件，更可產生高達6000A的等效電流。
5502A覆蓋范圍廣泛的被校準對象，包括：
·
數字式和模擬式多用表
·
電流鉗和鉗形表
·
面板表
·
功率表
·
數據采集器
·
溫度計（熱偶及RTD）
·
各種類型的記錄儀
·
過程校準器
·
功率諧波分析儀
·
很多其他類似的測量工具
|
被校準對象
|
福祿克校準器
|
|
多產品校準器
|
高精度多功能校準器
|
|
5080A
|
5502A
|
5522A
|
5700A
|
5720A
|
|
模擬指針表/面板表
|
|
|
重負載表
|
|
|
|
|
|
|
輕負載表
|
|
|
|
|
|
|
數字多用表
|
|
|
直流電壓基本準確度
|
100
ppm
|
50
ppm
|
11
ppm
|
6.4
ppm
|
3.25
ppm
|
|
3.5位表(典型值±
0.3% dcV)
|
|
|
|
|
|
|
4.5位表(典型值±
0.025% dcV)
|
|
|
|
|
|
|
5.5位表(典型值±
0.015% dcV)
|
|
|
|
|
|
|
6.5位表(典型值±
0.0024% dcV)
|
|
|
|
|
|
|
7.5位表(典型值±
12 ppm dcV)
|
|
|
|
|
|
|
8.5位表(典型值±
3.9 ppm dcV)
|
|
|
|
|
|
|
溫度壓力
|
|
|
模擬RTD
|
|
|
|
|
|
|
RTD測溫
|
|
|
|
|
|
|
模擬熱電偶
|
|
|
|
|
|
|
熱電偶測量
|
|
|
|
|
|
|
壓力模塊
|
|
|
選件
|
|
|
|
示波器校準選件
|
1通道
|
|
|
200
MHz至600 MHz
|
200
MHz選件
|
300
MHz或600 MHz選件
|
600
MHz選件
|
|
|
|
1.1
GHz
|
|
|
選件
|
|
|
|
2.1
GHz
|
|
|
|
|
|
|
3.2
GHz
|
|
|
|
|
|
|
6
GHz
|
|
|
|
|
|
|
25
ps快沿
|
|
|
|
|
|
|
安規校準
|
|
|
耐電壓測試儀
|
|
|
|
|
|
|
兆歐表
|
選件
|
|
|
|
|
|
安裝時
|
|
|
|
|
|
|
PATs
|
|
|
|
|
|
|
導通性測試儀
|
選件
|
|
|
|
|
|
功率/電能
|
|
|
瓦特表
|
|
|
|
|
|
|
諧波分析儀
|
|
|
|
|
|
|
閃變表
|
|
|
PQ選件
|
|
|
|
相位表
|
|
|
PQ選件
|
|
|
|
功率分析儀
|
|
|
PQ選件
|
|
|
|
功率記錄儀
|
|
|
|
|
|
|
其他
|
|
|
鉗形表
|
|
|
|
|
|
|
LCR表
|
|
僅限CR
|
僅限CR
|
|
|
|
過程校準器
|
|
|
|
|
|
|
數據采集器
|
|
|
|
|
|
|
射頻毫伏表
|
|
|
|
03選件
|
03選件
|
|
#校準器功能項目
|
8
|
11
|
11
|
5
|
5
|
|
功能
|
范圍
|
最優的1年技術指標
（±ppm+ppm量程）
|
|
直流電壓
|
0至±1020 V
|
50+1.5
|
|
直流電流
|
0至±20.5 A
|
100+7.6
|
|
交流電壓
|
1 mV至1020 V，10 Hz至500 kHz
|
300+18
|
|
電壓/頻率
|
1000 V@ 10 kHz/330 V@100 kHz
|
|
|
交流電流
|
29μA至20.5 A 10 Hz至30 kHz
|
400+61
|
|
波形
|
正弦波，方波，三角波，截頂正弦波
|
|
|
電阻
|
0Ω至1100MΩ
|
90+18
|
|
電容
|
220 pF至110 mF
|
0.25%+0.091%
|
|
最大功率（虛負載）
|
20.9 kW
|
|
|
相位控制
|
0到±179.99°，10Hz到10KHz
|
0.15°
|
|
熱電偶（輸出和測量溫度）
|
-250℃到+2316℃（11種類型）B, C, E, J, K L N R, S, T, U 10μV/℃和1 mV/℃
|
0.14℃
|
|
RTD (輸出和測量溫度)
|
-200℃到630℃（8種類型）
Pt 385-100Ω
Pt 3926-100Ω
Pt 3916-100Ω
Pt 385- 200Ω
Pt 385-500Ω
Pt 385 1000Ω
PtNi 385-120Ω(Ni120)
Cu 427 10Ω
|
0.03℃
|
|
頻率
|
0.01Hz到2.0MHz
|
25ppm+1mHz
|
|
示波器校準(選件)
|
穩幅正弦波，從5 mV至5.5 Vpp最大,頻率從50 kHz至600 kHz；上升沿< 300 ps，，多觸發功能，，直流，方波和時標。
|
|
|
電流放大(輔助放大器52120A)
|
將電流輸出從20.5 A放大至最高100 A直流，120 A交流（頻率從10 Hz至10 kHz）
|
|
|
通信接口
|
RS-232, IEEE 488
|
|
|
型號
|
描述
|
|
5502A
|
多產品校準器
|
|
5502A/3
|
帶300MHz示波器校準選件的多產品校準器
|
|
5502A/6
|
帶600MHz示波器校準選件的多產品校準器
|
|
MET/CAL
|
計量管理及自動校準軟件。
完整的MET/CAL Plus 信息和許可請參見此處»
|
通用配件:
|
配件
|
描述
|
|
5522A/CARRYCASE
|
便攜箱，帶可拆卸的前|后蓋門
|
|
55XXA/CASE
|
帶輪子的運輸箱
|
|
5500A/COIL
|
50匝線圈選件，1000安匝
|
|
9100-200
|
Normal
0
7.8磅
0
2
false
false
false
EN-US
ZH-CN
X-NONE
/*
Style Definitions */
table.MsoNormalTable
{mso-style-name:普通表格;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-priority:99;
mso-style-parent:"";
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:10.5pt;
mso-bidi-font-size:11.0pt;
font-family:"Calibri","sans-serif";
mso-ascii-font-family:Calibri;
mso-ascii-theme-font:minor-latin;
mso-hansi-font-family:Calibri;
mso-hansi-theme-font:minor-latin;
mso-bidi-font-family:"Times New Roman";
mso-bidi-theme-font:minor-bidi;
mso-font-kerning:1.0pt;}
10匝和50匝線圈，1000安匝
|
|
5500A/HNDL
|
把手
|
|
Y5537
|
機架安裝套件
|
|
5500A/LEADS
|
測試線套件
|
|
