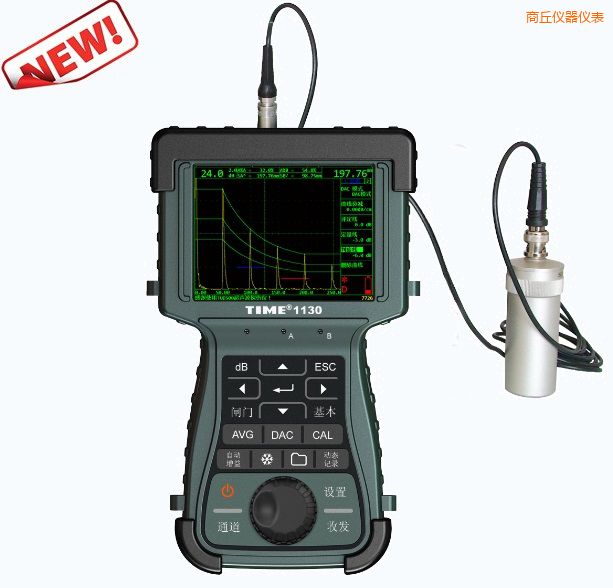

商丘手持式超聲波探傷儀-TIME1130-時代儀器

產品概述：

TIME1130數字超聲波探傷儀匯集時代公司26年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品，能夠快速、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。

相關國家標準和行業標準：

本儀器涉及到的超聲波探傷國家標準和行業標準有：

-GB/T 12604.1-2005 無損檢測術語超聲檢測

-JB/T 10061-1999 A型脈沖反射式超聲探傷儀通用技術條件

-JJG 746-2004 超聲探傷儀檢定規程

-GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級

-JB/T 4730.3-2005 承壓設備無損檢測第3部分：超聲檢測

-JG/T 203-2007鋼結構超聲波探傷及質量分級法，超聲波探傷二級，代替JG/T 3034-1996

-SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，SY/T 0444-1998，鍛件超聲波探傷，SY/T 4056-1993，SY/T 4065-1993

功能特點:

- 最新開發的、采用國內業界領先的可調方波激勵技術，可記錄超聲波探傷儀，內置帶有可調節選項的高性能“方波脈沖發生器”，實現與探頭的最佳匹配，可記錄的超聲波探傷儀，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。

- 先進的電路設計，采用12bits 80MHz采樣片，配合5.7"TFT （640x480）高分辨率彩色液晶顯示屏，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實 時性和真實性得到有效的保證，汕超超聲波探傷儀，對缺陷性質的分析和判斷極為有利。（下圖為全波顯示和射頻顯示）

- 支持動態錄像功能，可記錄4個動態記錄文件，每個文件可以以16幀/秒的速度記錄2分鐘實時波形。可外接U盤存貯到4個文件，每個文件半個小時，通道保存、通道存儲菜單化操作，大大方便數據的分析存儲（見下圖）。

- 支持灰度B掃功能，可顯示截面灰度B掃描，一個屏幕顯示豐富信息量，可用于簡單TOFD應用。（下圖為灰度B掃功能顯示圖）

- 豐富的波形凍結功能，波形凍結功能包括峰值顯示、波形比較、波形包絡等功能，還具有定時釋放能力，大大方便用戶操作。- 機器嚴格符合歐標En12668-1的標準要求。

- 內置國內主要4個探傷標準，可直接通過選取標準、試塊、探傷等級自動設置DAC曲線的三線偏移量，內帶“美國鋼結構焊接規范焊縫分級AWS D1.1”評定標準，超聲波探傷儀設計，使檢測更加得心應手，方便現場使用。（下圖為DAC曲線圖）

探傷功能

波峰記憶：實時檢索缺陷最高波，標定缺陷最大值
實用AVG：實用AVG曲線、自動換算缺陷φ值(X>3N，超聲波探傷儀怎么看，N為近場距離)
動態記錄：檢測實時動態記錄波形，存儲、回放
缺陷定位：實顯水平值P、深度值D、聲程值S
缺陷定量：實顯SL定量值（DAC曲線實時定量）
缺陷定性：通過包絡波形，人工經驗判斷
曲面修正：曲面工件探傷，修正曲率換算
灰度B掃描：實時掃查，描述缺陷橫切面

技術參數：

基本
測量單位	mm、inch、ms
掃描范圍	零界面入射～10000
聲速調節（m/s）	600～16000
探頭延遲（μs）	-1.000～750.000
顯示延遲（μs）	-20～+3400
工作方式	單探頭、雙探頭、透射
波形顯示方式	A掃描顯示、灰度B掃描顯示、AB掃描同時顯示
脈沖發生器
脈沖形式	模擬方波
發射電源（V）	100～400，超聲波探傷儀的作用，10V步距可調
發射脈寬	75、100～500，50ns步距可調
探頭阻尼(Ω)	50、100、200、500
發射重復頻率(Hz)	10～1000
接收器
增益（dB）	0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可調
總帶寬（MHz）	0.5～20
檢波方式	正半波、負半波、全波、射頻
垂直線性誤差	±2%
放大器精度（dB）	±1
抑制（%）	屏高的0～80
采樣速率（MHz）	單片80 12bits
發射串?dāng)_抑制（dB）	≥80
動態范圍（dB）	≥40
瞬時分辨力（dB）	≥32
水平線性誤差	≤0.1%
靈敏度余量	≥62dB
測量
測量閘門	2個獨立測量閘門
檢測方式	邊沿、峰值
閘門測量	回波的幅值、聲程、深度、投影等
凍結	凍結方式有：全凍結、峰值、比較、包絡等方式
AVG當量計算	根據缺陷回波和AVG曲線自動計算缺陷當量評估
DAC缺陷定量	根據缺陷回波和DAC 曲線對缺陷進行評估
閘門邏輯	關、測量、進波報警、失波報警
閘門報警	關、即時、保持.2s、保持.5s、保持1s、保持2s、鎖存
報警蜂鳴	關、開
數據管理，超聲波探傷儀標準，通信及打印
數據存儲	50個探傷參數通道記錄
	1000幅波形圖
	（包括980幅A掃描波形和20幅B掃描波形）
	4x2000幀的動態波形
數據管理	實現對通道、波形、動態記錄的存儲、查看、回放操作
數據管理	上述均可存儲到本地或U盤
通信	通過USB接口與PC機通信
輸出接口
USB OTG接口	USB2.0 Device 與PC機通訊接口
USB OTG接口	USB2.0 Host 接U盤
其它
產品重量	約1.6
產品外型尺寸	300×180×58（不帶遮光罩）
工作溫度（℃）	-10～+50
存儲溫度（℃）	-20～+60
語言	英語、中文
探頭連接	LEMO 或BNC
電池容量（mAh）	聚合物電池2×3.7V 5000mAh
電池工作時間	不低于8
充電時間	不超過8
電源適配器	輸入100-240～50/60Hz
電源適配器	輸出9V DC/3 A～4A

以上參數僅供參考，超聲波片，實際以出廠說明書為準！
