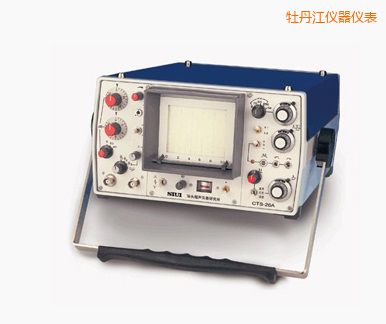

模擬超聲波探傷儀 |
|
| 型 號：CTS-26A |
| 品 牌：汕超SIUI |
| 技術指標：工作頻率達20MHz |
 |
牡丹江模擬超聲波探傷儀-CTS-26A-汕超SIUI
模擬超聲波探傷儀CTS-26A特點
-
工作頻率達20MHz，超聲波金屬探傷儀，分三個頻段，超聲波探傷工藝，可配用高頻窄脈沖探頭獲得高分辨力
-
衰減器為衰減型，汕超超聲波探傷儀價格，總衰減量90dB，遼寧超聲波探傷儀，特設0.5dB×20高精度衰減器
-
具有回波記憶功能和多種信號輸出接口
-
高亮度、內刻度示波管，汕超數字探傷儀，波形清晰
模擬超聲波探傷儀CTS-26A參數
|
項 目
|
單位
|
技術數據
|
|
衰減器誤差
|
dB
|
每2±0.1
|
|
垂直線性誤差
|
%
|
≤5
|
|
探傷靈敏度余量
|
dB
|
≥40（2.5Z20N探頭）
|
|
水平線性誤差
|
%
|
≤1
|
|
工作頻率范圍
|
MHz
|
0.5 ~ 20，超聲波探傷儀應用，分三個頻段，tofd超聲波探傷儀，其中頻段1為1~15（-3dB）
|
|
薄板分辨力
|
mm
|
≤1.2（10C6N探頭）
|
|
探測范圍
|
mm
|
5 ~ 5000（鋼縱波）
|
|
脈沖移位
|
mm
|
≥800（鋼縱波）
|
|
近區探傷能力
|
|
配用10C6N探頭，SIUI探傷儀廠家，可發現距探測面2mm的直徑2mm平底孔。
|
|
阻塞范圍
|
mm
|
約4（縱波鋼）
|
|
衰減器
|
dB
|
90（20dB×2、2dB×20、0.5dB×20）
|
|
工作電壓
|
|
AC：220±22
DC：12.5±2
|
|
電池類型
|
|
鎳氫電池組（1.25V×10）
|
|
重量
|
Kg
|
約7.5（含電池）
|
|
尺寸
|
mm
|
254×140×355（寬×高×深）
|
|
