綿陽氣動儀表校準器-PGC-10000-AF-美國福祿克FLUKE

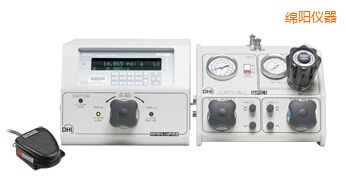

PGC-10000-AF 是GPC1 高壓氣體調節器和 RPM4 A70M/A20M 精密壓力測量?jī)x的一種特殊配置。這種特殊配置被美國軍方實驗室PMELs選為指定的高壓氣體校準系統。
利用GPC1和GB-152氣體增壓器，，操作人員可以輕松產生并調節壓力，將壓力調整到指定的壓力點后，，RPM4就可以精確測量壓力。
RPM4的嵌入式軟件可輸入DUT范圍和允差，，自動設置校準程序。然后進行測試、采集數據，并且在每個點自動通知符合或超出允差條件。
使用氣體作為工作介質，，量程從500 到 10,000 psi (3.5 到 70 MPa)
·
可以校準 500 到 10,000 psi (70 MPa) 的氣體介質被檢設備
·
操作簡單
·
包含氣體增壓器GB-152
·
可輕松將壓力調節到設置點，并從RPM4讀取真實值
·
內置校準程序
·
多種壓力單位可選
·
支持表壓和絕壓模式
·
包含 RS232 和 IEEE-488 接口，與 COMPASS® for Pressure 軟件兼容
|
常規信息
|
|
電源
|
85到264 VAC，，50/60 Hz，最大25 VA；12 VDC，，1.2A
|
|
驅動氣源
|
|
高壓氣源
|
400到3,000 psi（3到20 MPa），，最大高壓輸出為高壓氣源乘以25
|
|
工作溫度范圍
|
18到28°C（64到82°F）
|
|
重量
|
|
RPM4：
|
11.0 kg (22 lb)
|
|
GPC1：
|
24.0 kg (53 lb)
|
|
GB-152：
|
16.4 kg (36 lb)
|
|
總重量：
|
51.4 kg (113 lb)
|
|
總尺寸：
|
75 cm寬x 60 cm深(30 in. x 24 in.)
|
|
壓力量程
|
|
表壓模式：
|
0至10,000 psi
|
|
絕壓模式：
|
大氣壓到10,000 psi (70 MPa)
|
|
工作介質
|
無腐蝕性氣體
|
|
測試接口
|
提供DH500（壓蓋軸環型接頭，適用于圓錐形左旋螺桿，相當于AE F250C、HIP HF4等）、1/8 in. NPT M轉接頭、1/4 in. NPT M轉接頭、1/4 in. NPT F轉接頭、AN4 M轉接頭
|
·
|
RPM4壓力量程
|
|
高壓Q-RPT
|
10,000 psi (70 MPa)
|
|
低壓Q-RPT
|
3,000 psi (20 MPa)
|
·
|
壓力測量
|
|
精確度
|
|
高壓Q-RPT：
|
±0.0175%讀數或0.44 psi (3 kPa)，取較大值
|
|
低壓Q-RPT：
|
±0.0175%讀數或0.13 psi (0.9 kPa)，，取較大值
|
|
工作溫度范圍
|
18到28°C
|
|
預測的穩定性
|
±0.004%讀數
|
|
測量不確定度
|
|
高位Q-RPT：
|
±0.02%讀數或0.5 psi (3.5 kPa)，，取較大值
|
|
低位Q-RPT：
|
±0.02%讀數或0.15 psi (1 kPa)，，取較大值
|
|
型號
|
描述
|
|
PGC-10000-AF
|
氣壓計校準器
包括：
· GPC1-10000-AF氣壓控制器
· RPM4/HPMS A70M//A20M參考?jí)毫ΡO(jiān)測器
· GB-152-AF氣體增壓器
· 硬件互連
· 測試連接適配器套件
· RPM4/HPMS的塑模運輸箱
· 操作與維護手冊
· 經A2LA認證的校準報告系統最終測試報告
|
