◆ 滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求; ◆ 具有JB/T 4730推薦使用的TOFD缺陷測長功能——合成孔徑聚焦(SAFT),還原缺陷特征; ◆ 具有長續航時間、高檢測效率、人性化的操作界面,超聲波探傷儀上海,現場使用性更好,可實現現場遠程控制及自動掃查: → 提供滿足企業特殊要求的軟件定制服務。 → 提供滿足現場特殊檢測要求的手動、 自動掃查器及硬件配置定制服務。 ◆ 特種行業TOFDⅡ級人員資質培訓考核樣板機。

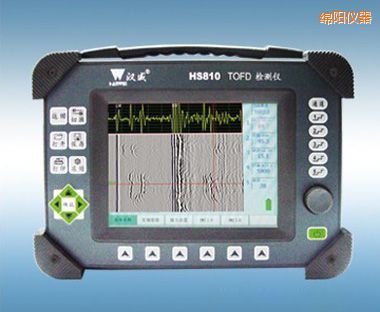

便攜式TOFD超聲波檢測儀HS810 性能特點:
A 特優點 →采用歐盟鑒定標準EN12668-1:2000;提供中英文歐標鑒定報告各一份
B探傷功能 TOFD掃成像:實時顯示缺陷的灰度掃查圖,直觀顯示缺陷并對缺陷質量進行評價
C 掃描范圍
D 數據分析
E數據存儲與輸出
多同時連接探頭:10 個 脈沖類型:負方波脈沖 脈沖前沿:<10 ns 脈沖寬度:50 ns-1000ns連續可調 阻抗匹配:25Ω /500Ω可調 掃描范圍:零界面入射——1400mm鋼縱波 采樣頻率/位數:125MHZ/12bits 采樣深度:512/1024可調 重復頻率:25-800Hz可調 波形平均:1-8可調 檢波方式:數字檢波 衰減器精度:<+1dB/12dB 聲速范圍:300~20000 m/s 動態范圍:≥30dB 垂直線性誤差:≤4% 水平線性誤差:≦0.3% 分辨力:>36dB(5P14) 靈敏度余量:>60dB(深200mmΦ2平底孔) 波形顯示方式:射頻波,檢波 (全波、負或正半波),信號頻譜(FFT) 成像模式:根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃 直線掃查長度:0~40000 mm自動滾屏 記錄方法:完全原始數據記錄 儀器軟件:儀器軟件應該同時具備SAFT(合成孔徑聚焦)功能,鋼結構超聲波探傷儀,差分,直通波拉直功能 離線分析軟件:離線分析軟件應該具備SATF(合成孔徑聚焦)處理功能 離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能 離線分析軟件應該具備能直接將TOFD圖像轉換成BMP位圖的功能 離線圖象分析:恢復和回放掃查時記錄的A掃波形。 缺陷尺寸和輪廓。 厚度/幅度數據統計分析。 記錄轉換到ASCII/MS Word/MS Excel格式報告。 數據報告:直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像。 內存:1 G 閃存- Quasi HDD:4 G 輸出:LAN, USB2.0, VGA 顯屏:6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm,日光可讀 LCD;最大 A掃尺寸 130×92 mm 控制:前板密封鍵盤,鼠標,飛梭 兼容外部設備:USB鍵盤和鼠標,超聲波探傷儀采購,USB閃存卡,通過USB或LAN打印,通過USB或LAN連接PC,南通超聲波探傷儀,SVGA外接顯示器 儀器操作系統:winCE操作系統,抗病毒能力強 離線分析軟件操作系統:全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP,Vista,Win7下工作的外接計算機,外接計算機通過網絡或USB連接進行離線數據分析和報告。 檢測數據傳輸:檢測信號及編碼器數據應采用單根集成電纜形式將信號輸入儀器,葫蘆島超聲波探傷儀,及復合電纜線集成一體 掃查器裝置:應配備掃查器,日本超聲波探傷儀,并具備強力磁輪壓伸彈簧耦合裝置 出廠檢驗:儀器通過國家質量技術監督檢驗檢疫總局組織的科技成果鑒定,儀器出廠時提供歐標鑒定合格書 包裝:進口高強度硬塑箱 尺寸:248×180×80 mm含電池 電源、電壓:電池12V7Ah連續工作8小時(鋰電池供電) 環境溫度:(-10-40)°C(參考值) 相對濕度:(20-95)%RH 重量:2.4kg含電池
|
