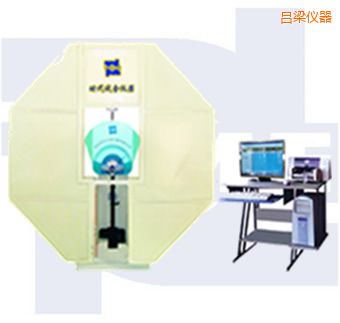

呂梁微機控制擺錘沖擊試驗機-JB-W300C、W500C-時代儀器
微機控制擺錘沖擊試驗機JB-W300C、W500C詳細說明：
本產品按國標GB/T229—1994《金屬夏比缺口沖擊試驗方法》主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行沖擊試驗，是老式JB-300B沖擊試驗機的升級換代產品。
本機常規配置擺錘的最大沖擊能量為300J，其有效測試范圍為30-270J。根據用戶的實際需要亦可另為增加一套最大沖擊能量為150J的擺錘，其有效測試范圍為15-135J。
軟件及操作系統的顯著優勢
1、配備了雙操作系統，，既可通過微機鼠標操作，也可用控制按鈕盒操作，互不干擾、操作靈活，工作效率高。
2、可連續對數百根試樣進行連續試驗，人工操作僅僅作為放置試樣和按動動作按鈕，其余所有工作有試驗機全自動完成，降低勞動強度，徹底消除人工數據記錄出錯幾率，，特別適合試驗量很大的冶金工礦行業使用。
3、選配專用的功能豐富的擺錘沖擊試驗軟件，可自動記錄試驗結果到數據庫進行存儲和查找等操作。
電氣控制部分的顯著優勢
1、以進口PLC可編程序控制器作為電氣控制系統核心，采用高精度光電編碼器作為角度采集傳感器。
2、開門式強電板，保養維修更簡單。
3、用電刷離合器取代老式的單電刷離合器，解決了設備同時滿足于三項四線制和三相五線制不同的供電方式。
機械部分的顯著優勢
1、擺軸采用簡支梁結構支撐，結構簡單，加工精度高。
2、采用國際流行結構設計，外觀美觀大方，結構合理。
3、高剛性的擺桿防止擺錘在沖擊完試樣后的抖動。
4、采用標準雙擊減速器，效率高，徹底避免了傳動故障。
5、結構模塊化，減少了加工和裝配環節，主機京都大大提高。
6、主機底座和立柱一體化設計鑄造加工，高穩定性，高剛性。
7、用光電接近開關代替老師的機械式限位開關，預揚角恒久不變。
安全性的顯著優勢
采用不銹鋼材料的半封閉或全封閉式防護罩將擺錘整個運行軌跡包含在內，同時防止被沖斷的試樣飛濺傷人，，最大限度的避免了誤操作給操作人員帶來的傷害，保證安全。
主要技術指標
|
最大沖擊能量：
|
300J
|
|
度盤刻度范圍及分度值：
|
300J級2J
|
|
擺錘預揚角：
|
150°
|
|
擺錘中心至沖擊點(試驗中心)距離：
|
750mm
|
|
沖擊速度：
|
5.2m/s
|
|
試樣支座跨距：
|
40mm
|
|
試驗機重量：
|
約430Kg
|
