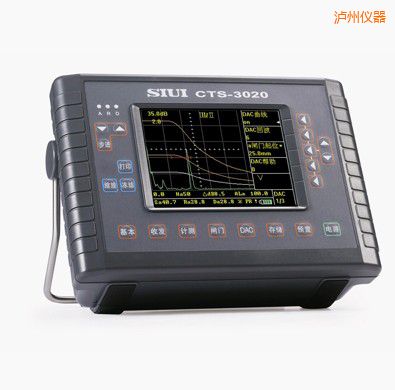

    數字超聲探傷儀
    型 號:CTS-3020/CTS-3030
    品 牌:汕超SIUI
    技術指標:最高采樣速率240MHz,測量分辨力0.1mm,最小顯示范圍5mm
    瀘州數字超聲探傷儀-CTS-3020/CTS-3030-汕超SIUI

    CTS-3030配置場致發光(EL)顯示屏,汕超研究所,不支持屏幕顏色變化;工作溫度為-20℃-40℃;其他性能參數及功能與CTS-3020相同。


    CTS-3020 CTS-3030數字超聲探傷儀特點

    技術創新

    不斷創新,超聲波探傷設備,努力達至一流境界是我所的一貫宗旨。CTS-3020采用嵌入式計算機系統和超大規,F(xiàn)場可編程集成電路設計,把大型超聲儀器所具備的優良性能壓縮到極小的空間;高達63dB的探傷靈敏度余量滿足大鍛件和粗晶材料的探傷需求;最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果;簡便的界面波跟蹤功能適用于水浸法探傷;再配以DAC、TCG、RF射頻回波顯示、大容量存儲器、USB接口等新技術、新功能,使CTS-3020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外,探神超聲波探傷儀,彩色TFT液晶屏快速的響應時間,確?焖賿卟榛夭ㄒ诧@示無遺;輕觸式鍵盤性能可靠、手感舒適;突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。


    簡單實用方便

    小型輕便、美觀實用、中文菜單、操作簡便、功能強大。充分體現SIUI一貫的設計理念:簡單實用方便可靠,性能指標和功能更上一層樓。



    CTS-3020 CTS-3030數字超聲探傷儀功能

           最高采樣速率240MHz,測量分辨力0.1mm,最小顯示范圍5mm。

           工作頻率范圍0.5~15MHz,靈敏度余量高達63dB,分別突顯寬頻帶和高靈敏度的優點。

            USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存,南通超聲波探傷儀,打印探傷報告

           脈沖重復頻率可調,避免在探傷過程中出現混響信號。

           界面波跟蹤功能,通過A、B閘門間的邏輯關系,容易實現水浸法探傷或精確測厚。

           峰值記憶與回波比較功能,有助于對工件進行快速掃查、測量和比較。

           完善的DAC、TCG功能,聲納超聲波探傷儀,方便進行回波評價,更適合大工件和粗晶材料等現場探傷。

            RF射頻回波顯示對于薄壁材料測量或?qū)W術研究和定性分析將有很大的幫助。

           具有測量探頭角度(K值)的功能。

           斜射探傷時,二次反射波信號顏色區分顯示功能。

           大容量存儲器可存儲高達500個數據集,包括波形、曲線、參數、探傷報告等。

           中文菜單,操作過程文字信息提示。

           高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果。

            10種波形顏色和字符顏色自由選擇。

           大容量鋰電池組可連續工作6小時以上。



    CTS-3020 CTS-3030數字超聲探傷儀應用舉例
    大鍛件探傷
    最大探測范圍達6000mm,再加上高靈敏度的遠場探測能力,使得CTS-3020更適合大型鍛件或粗晶材料的檢測。


    回波定性分析
    Rf射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。


    薄板探測
    CTS-3020具有很好的近區分辨力,超聲波探傷儀 廠家,非常適合工件近區缺陷的檢測和壓力容器、管道的壁厚測量。


    焊縫檢測
    CTS-3020完善的DAC曲線和回波比較功能,國外超聲波探傷儀,令回波評價工作更輕松、更方便、更準確。



    CTS-3020 CTS-3030數字超聲探傷儀特點主要技術指標

    項 目

    單 位

    技 術 數 據

    衰減器誤差

    dB

    每12dB±1dB

    垂直線性誤差

    %

    ≤3

    動態范圍

    dB

    ≥30

    探傷靈敏度余量

    dB

    ≥63

    遠區分辨力

    dB

    ≥26

    水平線性誤差

    %

    ≤0.5

    電噪聲電平

    %

    ≤20(1~4MHz)

    工作頻率范圍

    MHz

    0.5 ~ 15,分1 ~ 4 / 0.5 ~ 8/2 ~ 15三檔可選

    脈沖重復頻率



    分10檔可調
    探測范圍≤1500mm時,成都超聲波探傷儀,約20Hz ~ 500Hz
    探測范圍>1500mm時,約20Hz ~ 200Hz

    薄板分辨力

    mm

    ≤3(5C10N 探頭)

    測量分辨力

    mm

    0.1

    探測范圍

    mm

    0 ~ 6000 (鋼縱波),連續可調,最小顯示范圍5 mm

    脈沖移位

    mm

    -10 ~ 1000 (鋼縱波)

    探頭零點

    μs

    0 ~ 199.9

    材料聲速

    m/s

    1000 ~ 9999

    阻尼



    高/低

    抑制

    %

    0 ~ 80

    檢波方式



    正向、負向、雙向、濾波、射頻(RF)

    增益調節

    dB

    0 ~ 110;分 0.5 / 2 / 6 / 12步進調節

    波形比較



    可選擇某一時刻的波形作基準波形,實時波形與基準波形同屏顯示

    二次波顏色



    以不同顏色顯示二次回波的波形

    USB接口



    2個USB接口,可實現儀器內部存儲數據、數據波形向U盤的轉存,打印探傷報告

    打印機



    可配用HP-1020、HP-1120、Canon-S100SP打印機

    DAC曲線



    最多能記錄10個回波參考點并逐段顯示;可改變DAC 3線間dB距離;可以插入回波參考點或?qū)x定的回波參考點進行修正

    TCG曲線



    由DAC曲線轉換而來,并根據DAC曲線對回波幅度進行補償,使不同聲程而大小相同的人工反射體的回波幅度一致

    數據存儲器



    500組數據集,超聲波探傷儀操作規程,包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等

    監視閘門



    2個獨立的測量閘門,B閘門可設定為界面波跟蹤閘門模式

    報警信號



    聲光報警(內接蜂鳴器和面板LED發光二極管)

    測量點選擇



    閘門內最高波的峰值或第1回波的前沿

    回波評價



    聲程、水平距離、垂直距離、幅值、dB差值顯示

    A型回波凍結



    凍結探傷畫面

    縮放



    選擇正常和放大兩種顯示模式

    峰值記憶



    可選擇回波峰值記憶顯示,超聲波探傷儀設計,背景峰值波形以不同顏色表示

    顯示屏



    5.7"高亮度TFT液晶顯示屏, 320×240象素

    電源



    交流電或電池

    電池類型



    鋰電池組(7.4V 、7.2Ah)

    工作時間

    h

    ≥6 (與背景光亮度有關)

    工作電壓

    V

    6~9 DC (外部電源);6.0~8.4 (電池)

    工作溫度

    -10~40

    重量

    Kg

    約1.94(不含電池)

    尺寸

    mm

    260 ×95× 180 (長×寬×高)
