六盤水粗糙度輪廓綜合測量?jī)x-XCR20-德國馬爾
Marsurf XC 20 + MarSurf XR 20 = MarSurf XCR 20 - the MarSurf XCR 20 在一個設計單元中結合了XC 20 和 the XR 20 的所有功能.
節省您的空間及金錢

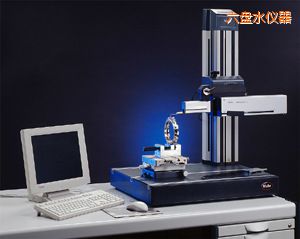

MarSurf XCR 20 描述
新一代的輪廓度和粗糙度測量系統. MarSurf XCR 20 完美的輪廓度和粗糙度評定系統. 粗糙度和輪廓度評定軟件有獨立的操作界面. MarSurf XCR 20Mahr的頂級表面測量系統，能實現半自動操作過程如測量立柱定位(ST 750 CNC) 方便簡單.
-
節省測量空間(MarSurf PCV 200 輪廓驅動器單元 和 GD 25 粗糙度驅動器單元)可通過組合夾持裝置在測量工作臺ST 500 or ST 750 上聯合使用
-
利用驅動器LD120可進行輪廓度和粗糙度一次性測量
-
對于需要垂直和高分辨率的部件，MarSurf LD 120 可進行高精度的單行程輪廓度和粗糙度同時評定功能
-
可在軟件平臺直接選擇快速改變粗糙度和輪廓度測量，同時亦可更換驅動器和傳感器
版本
-
綜合計量設備－ 一個測量工作臺和兩個驅動器 (PCV 200 和 MarSurf GD 25)
-
綜合計量設備－ 帶有快速轉換夾具(PGK 120,PCV 200)
-
您可以直接開始測量�！癚uick & Easy”設置使復雜的測量任務易于操作。
-
可進行名義輪廓和實際輪廓的比較�？稍谥付ǚ秶鷥�(nèi)選擇輪廓的不同公差，以此確保你的工作件符合要求。
-
使用 MarSurf XC 20讓您處于競爭中的優越地位，因?yàn)樽詈玫墓究偸鞘褂米铑I(lǐng)先的輪廓測量技術。
MarSurf XC 20 特點
MarSurf XC 20 為 Mahr的頂級輪廓測量?jī)x. 本系統為您提供了最佳性能表現的理想測量?jī)x器. MarSurf XC 20 控制驅動器單元 PCV 和測量立柱 ST 500 或 ST 750.
MarSurf 測量工作站為杰出測量機構與專利測量技術的完美結合.
MarSurf XC 20 評定軟件
-
密碼保護用戶登錄設置
-
可設置不同用戶權限
-
能進行名義輪廓與實際輪廓對比
-
通過創建評定區域?qū)崿F(xiàn)名義輪廓與實際輪廓對比
-
通過區域創建功能，能實現多種結果數據組分析功能
-
監控公差帶和支持多種公差帶分析
-
導入輪廓數據,如. DXF 文件
-
自動程序運行
-
高性能軟件用于測量與評定測量輪廓
-
簡易操作的用戶界面
-
最佳配合圓插入功能
-
回歸直線設置和輪廓段自動最佳配合圓功能
-
最大和最小點搜索功能
-
自學習編程和其他多種實用功能
PCV 200 驅動單元
-
優越的通用性
-
堅固、簡潔以及輕便設計便于車間使用
-
測量長度達200 mm (7.87 in)，測量范圍達50 mm (1.969 in)
Special features of the PCV 200 drive unit PCV 200 驅動單元的特點
-
測量臂可編程控速自動升降
-
測量力可調，手持式粗糙度測量?jī)x，范圍從 2 mN 至120 mN (.556 mozf to 33.36 mozf)
-
快速定位
-
專利測量臂固定設計可實現測量臂的快速更換而不需要額外的工具，
-
碰撞防護設計
-
堅固的設計和獨特的材料提供良好的動力學結構
-
可編程設定測量臂的下降、上升和定位，三豐粗糙度測量?jī)x，以及自定義測量速度
-
驅動單元完全由MarSurf XC 20控制
MarSurf XC 20 應用
適用于各行各業，三豐便攜式粗糙度儀，如：
-
汽車行業
-
滾球承軸
-
同步環
