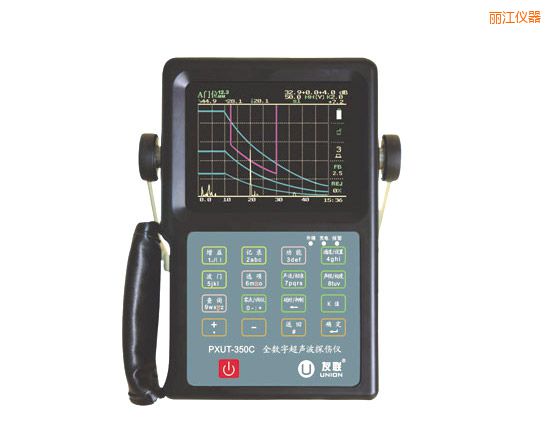

全數字智能超聲波探傷儀 |
|
| 型 號：PXUT-350C |
| 品 牌：南通友聯 |
| 技術指標：探測范圍:0~6000.0mm（鋼中縱波） |
 |
麗江全數字智能超聲波探傷儀-PXUT-350C-南通友聯
PXUT-350C型全數字智能超聲波探傷儀，超聲波探傷方法，采用新型超大屏幕高亮度TFT真彩顯示屏，儀器造型優美，超聲波探傷儀說明書，體積小巧，屏幕超大，強光下無需遮光能清晰顯示，超聲波探傷工藝，儀器功能強勁，性能穩定，操作簡便，超聲波探傷器，是一款性能價格比非常優異的筆記本式超聲波探傷儀。
功能特點：
● 日歷時鐘，鍛件超聲波探傷，儀器自動記錄工作日期和時間。
● 可自由測定儀器和探頭性能（含曲面探頭），儀器校驗自動化，全自動超聲波探傷儀，可測量材料厚度和材料聲速。
● 10個獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● 高靈敏度，增益達120dB，友聯探傷，回波抑制任意可調，不影響儀器增益和線性。
● DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，并可進行補償與修正。DAC曲線隨增益自動浮動隨聲程自動擴展。可實現指定回波的距離波幅補償。
● 缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示，可自動完成缺陷定量的平底孔轉換。
● 具有峰值記憶、回波包絡、波形凍結等強大功能。
● 濾波頻帶可調，適用于各種工件的精確探傷。
● 進波門和失波門讀數及報警，友聯超聲，門位、門寬、門高連續可調。
● 采用新型超大屏幕TFT真彩顯示屏，屏幕亮度清晰，適應多種操作環境，超聲波探傷儀的使用方法，多種顏色任意調節，符合個性化的操作需求。
● 數據處理能力強，可按日期、工件編號和序號進行檢索和處理，高可靠數據保護，高速數據接口，友聯探傷儀，快速實現報告打印。
● 配置高容量鋰電池，儀器重量僅1.6Kg，體積小巧，攜帶使用輕松自如。
● 可外接U盤，實時連續記錄動態波形。
指標參數：
|
項 目
|
指 標
|
項 目
|
指 標
|
|
增益范圍
|
120dB
0.1,1.0,2.0,6.0步進
|
閘 門
|
直方門和DAC門可選
進波門和失波門參數可調
|
|
頻帶寬度
|
0.4～15.0MHz
|
聲程位移
|
0~5800mm（鋼中縱波）
|
|
探測范圍
|
0~6000.0mm（鋼中縱波）
|
打印輸出
|
屏拷數據和存儲數據
|
|
探頭方式
|
單晶，雙晶，穿透
|
顯示器
|
5.7"高亮 TFT LCD
|
|
水平線性
|
≤0.1%
|
工作時間
|
≥6小時
|
|
垂直線性
|
≤3%
|
工作溫度
|
-20℃～50℃
|
|
分辨力
|
≥30dB
|
電 源
|
16VDC；220VAC
|
|
靈敏度余量
（2.5MHz Ф20）
|
≥65dB
|
外形尺寸
|
250(高)X140(寬)X50(厚)
|
|
動態范圍
|
≥32dB
|
整機重量
|
1.6Kg（含鋰電池）
|
|
