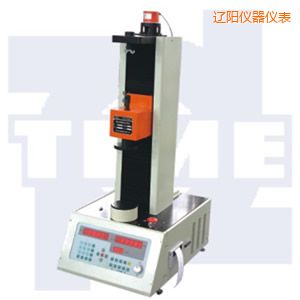

遼陽全自動彈簧拉壓試驗機50~300kN-TLS-SII系列-時代儀器
產品概述：
TLS-SII系列全自動數顯式拉壓試驗機是適用于拉壓試驗的新型試驗設備。試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點。試驗機 采用數控電機及先進的單片機控制技術加載及控制，能實現雙速預置。實現了高速逼近，彈簧試驗儀，低速采集。提高了測試精度，保證了試驗效率。
功能特點：
自動變速檢測5個測試點，彈簧機廠，并自動返回到試驗初始位置
LED顯示，人機對話直觀明了便于操作
可以選擇多種測試方法，手動雙數顯彈簧拉壓試驗機，順次自動完成一批工件的測試，彈簧扭轉試驗機，可查看已測數據
傳感器引起的變形量可以補償，微機控制彈簧試驗機，既傳感器和整機剛度引起的變形不影響位移精度。
可實現試驗力、試驗速度、位移等多種控制方式，扭力彈簧試驗機，具有以下功能：
設定變形量F，數控彈簧試驗機，檢測彈簧的試驗力P;
設定彈簧的剩余高度H,檢測彈簧的試驗力P；
彈簧變形的檢測已工作壓盤接觸彈簧為準，此時試驗力有反應，重慶彈簧試驗機，試驗力（初始力）的大小任意設定。
技術參數：
|
型號
技術參數
|
TLS-SII系列全自動彈簧拉壓試驗機
|
|
最大試驗力
|
50N
|
100N
|
200N
|
500N
|
1000N
|
2000N
|
5000N
|
|
顯示范圍
|
0-50
|
0-100
|
0-200
|
0-500
|
0-1000
|
0-2000
|
0-5000
|
|
試驗力最小讀數值(N)
|
0.001
|
0.01
|
0.01
|
0.01
|
0.1
|
0.1
|
0.1
|
|
精確測量范圍
|
滿量程的4%-100%
|
|
位移最小讀數值
|
0.01
|
|
拉伸試驗兩掛鉤間距離
|
350
|
650
|
|
壓縮試驗兩壓盤間距離
|
350
|
650
|
|
上下壓盤直徑
|
Ф90
|
Ф130
|
|
拉伸及壓縮試驗最大行程
|
350
|
650
|
|
加載速度(mm/min)
|
0.5-500無級可調
|
|
加載方式
|
數控電機、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，彎曲扭轉試驗機，限位停機
|
|
凈重(Kg)
|
90
|
200
|
|
外形尺寸
|
450*600*1200
|
600*400*1600
|
|
力值精度
|
±0.5（示值）
|
|
變形示值誤差
|
≤±(50+0.15L)μm
|
|
電源
|
220VAC±10% 50Hz
|
|
型號
技術參數
|
TLS-SII系列全自動彈簧拉壓試驗機
|
|
最大試驗力
|
10000N
|
20000N
|
50kN
|
100kN
|
150kN
|
200kN
|
300kN
|
|
顯示范圍
|
0-10000
|
0-20000
|
0-50KN
|
0-100KN
|
0-150KN
|
0-200KN
|
0-300KN
|
|
試驗力最小讀數值(N)
|
1
|
1
|
1
|
10
|
10
|
10
|
10
|
|
精確測量范圍
|
滿量程的4%-100%
|
|
位移最小讀數值
|
0.01
|
|
拉伸試驗兩掛鉤間距離
|
1000
|
|
|
壓縮試驗兩壓盤間距離
|
1000
|
1000
|
1300
|
|
上下壓盤直徑
|
Ф200
|
Ф300
|
|
拉伸及壓縮試驗最大行程
|
1000
|
1000
|
1300
|
|
加載速度(mm/min)
|
0.005-500無級可調
|
|
加載方式
|
數控電機、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，彈簧拉伸試驗機，限位停機
|
|
凈重(Kg)
|
300
|
750
|
2000
|
|
外形尺寸
|
740*575*1600
|
1900*1100*2300
|
1100*770*2558
|
|
力值精度
|
±0.5（示值）
|
|
變形示值誤差
|
≤±(50+0.15L)μm
|
≤±(50+0.30L)μm
|
|
電源
|
380VAC±10% 50Hz
|
|
|
|
|
|
|
|
|
|
|
