    當前位置:首頁 > 萊西儀器儀表 > 萊西電子電工 > 萊西計量校準

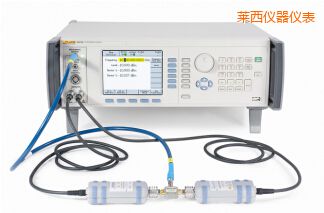

    27 GHz射頻參考標準
    型 號:96270A
    品 牌:美國福祿克FLUKE
    技術指標:有源信號頭輸出(50Ω):1mHz-4GHz
    萊西27 GHz射頻參考標準-96270A-美國福祿克FLUKE

    Fluke96270A射頻參考標準是當前最簡單、最準確和性格比最高的儀器,用于校準頻譜分析儀,射頻功率傳感器等,帶寬高達27GHz。它具有信號電平和衰減準確、信號純度高、調制低失真的特點,,明顯超越當前常用來校準頻譜分析儀、功率傳感器、衰減器和類似設備的通用信號源。它同時具有極好的相位噪聲指標。

    不像其它射頻校準設備,96270A是專門為射頻校準設計的,具有面向校準的用戶界面,易學易用。96270A簡化和縮短了校準步驟,,降低了操作出錯幾率,極大地簡化了射頻計量校準工作。作為射頻和微波校準系統的核心,96270A可以覆蓋絕大多數頻譜儀任意頻段校準所需測試點的80%或更多。對于帶寬低于27GHz的頻譜分析儀,你只需要一臺96270A即可。不可能再有比它更簡單的系統了!

    96270A與MET/CAL Plus校準管理軟件結合在一起,不僅可以簡化校準的復雜性、縮短校準時間,同時可以比手動校準大幅度提高校準的效率和能力。

    主要特點

    ·         涵蓋大量射頻校準負荷

    ·         減少射頻校準系統中的儀器數量和相互連接

    ·         自我標定功能避免了計算信號傳遞系統中每個組件的校正因子

    ·         “所設即所得”性能把信號精準地建立在被測設備的輸入端,信號高達27GHz

    ·         內部集成300MHz頻率計數器和雙功率傳感器,無需其它額外設備

    ·         校準器專用接口簡化技術方案

    ·         簡化不確定度的計算

    ·         降低射頻校準系統的維護費用

    ·         自動化校準可以將頻譜儀校準所需時間減少至手動校準的50%



    一臺儀器即可覆蓋射頻校準的大量負荷

    96270A可以覆蓋大量射頻校準負荷,包括:

    ·         頻譜分析儀,包括更高頻的型號

    ·         射頻功率傳感器

    ·         調制度測量儀和分析儀

    ·         測量接收機

    ·         頻率計數器

    ·         射頻衰減器和組件

    ·         高頻示波器

    ·         等等

    相比傳統的射頻校準系統,使用96270A將使相關計量校準工作變得更簡單,不確定度和誤差來源更少。

    “所設即所得”確保輸出高精度、高純度

    96270A可以直接將純凈、精準的電平信號傳遞到被測設備的輸入端口,完全和前面板設置的相同,這項獨特的“所設即所得”功能使您避免了插損、失配誤差以及電纜和其他互聯設備引入的不確定度,也不需要復雜設置和花時間用其他方法來獲得準確的結果。

    對于低電平信號來說,可以使用96270A堅固精密的75Ω或者50Ω有源信號頭。信號頭可以在被測設備輸入端產生從低頻到高達4GHz的信號,最小化插損、噪聲、干擾和失配誤差,在整個154dB的動態范圍內保證低電平信號的完整性,最低電平可低至-130dBm。

    對于大多數幅值較窄、頻率又高達27GHz的信號范圍,可利用具有微波輸出和HF高頻穩幅選件的96270A按“所設即所得”實現信號的精準輸出。

    自我標定避免重復測量和計算

    96270A可以“自我標定”或通過修正文件來抵消系統組件,如電纜、衰減器、功分器和連接器等引起的插損和衰減,直接在UUT的輸入端建立參考面。這個頻率/幅值修正文件保存在96270A的內存中。其內存最多可以為最多30種輸出和連接不同的配置保存修正文件。使用修正文件,96270A可以在輸出電平時自動應用修正數據,從而在以被測設備輸入端建立的參考面上直接輸出用戶需要的信號。因此為你節省了大量時間,因?yàn)樵僖膊恍枰獮樾盘?hào)傳遞系統中的單個組件去測量、計算并且應用修正因子。

    你也可以從96270前面板的USB端口用優盤,或通過GPIB接口,導出或者導入外部的修正文件。如果你打算應用其他測量所確定的設備標定數據,或者在功率傳感器校準時想用修正文件來校正失配(Gamma),這項功能所提供的靈活性將會非常有用。

    不僅僅是一臺射頻校準器

    在很多研發、生產測試中和自動測試系統中需要比通用信號發生器性能更好的設備。如果對寬頻覆蓋、頻率分辨率、低諧波失真、相位噪聲、寄生信號、信號電平和衰減準確度以及動態范圍這些參數看重的話,96270A將會是理想的選擇。

    將射頻校準系統的費用減半

    在組建高性能頻譜儀校準系統時,如以96270A為中心,可以把你的費用減半甚至更多。它可以取代傳統校準系統中以下所有的部件:

    多達5種信號源(從音頻/函數發生器到射頻微波信號源及低相噪源)

    ·         功率計

    ·         功率傳感器

    ·         步進衰減器

    ·         濾波器

    ·         耦合器

    ·         300MHz頻率計

    96270A不但可以減少初始成本和縮短購買、安裝和調試射頻系統的時間,也可以減少維護和校準這些設備的花費。對于工作在27GHz以下的頻譜分析儀型號,以及大部分功率傳感器,你只需要一臺96270A就可進行整個校準。

    96270A也容易運輸,不再有沉重的機架設備和配件,它是適合現場校準的最佳解決方案。

    不需要額外的功率計、函數發生器或者計數器

    自帶雙功率傳感器讀數功能可以讓您把96270A作為一臺功率計,無需獨立的功率計就能進行射頻校準。您可以用其他兼容的型號取代HF高頻穩幅選件配套的40GHz功率傳感器,這種傳感器在功率測量時頻率甚至可以高達67GHz。

    96270A射頻參考標準的內部調制能力能夠使它很適合需要在輸出信號上疊加高精度調制信號的場合,如調制度分析儀的校準和用一個調幅及更準確的調制速率來進行頻譜分析儀掃描時間的測試。你不再需要額外的信號源作為低頻調制信號源,96270A就可以完全勝任了。集成的300MHz頻率計可以讓您大大減少射頻校準所需儀器的數量。

    專門為射頻校準器設計

    很多射頻校準系統是由混合搭配的多個通用信號發生器、功率傳感器和非校準專用的儀器組裝在一起的。96270A則完全不同,是專門為射頻校準設計的。它的用戶界面的設計可以簡化校準頻譜分析儀、射頻電平表和接收機等項目的流程。遵循熟悉的校準流程,偏移、步進和被測設備/DUT誤差等參數的顯示會使您的校準工作更準確有效。您將會發現它比傳統的方法更容易驗證被測儀器的性能和誤差。

    96270A前面板配備了專門的功能按鍵、上下文關聯的軟鍵和一個明亮、易讀的彩色顯示器,這些可以使其更容易學習和操作。你可以用熟悉的乘數或者指數形式按功率(瓦或dBm)或電壓(有效值或者峰峰值)來設置輸出電平。您可以很容易地在電壓、功率或者dBm單位之間進行切換,,而不會改變輸出值或準確度。在誤差顯示模式下,只需轉動旋輪,被測設備的誤差就可以直接以dB、ppm或者百分比形式顯示出來。

    在手動或者自動校準過程中,,如果結果出乎意料或者超差,簡單、面向校準的用戶界面可以很容易地診斷和解決故障。

    無以倫比的低相位噪聲性能

    96270A提供的專為低頻和高頻偏置優化的低相位噪聲信號,,頻率偏移可從1Hz到10MHz,,如此優異的指標完全超越了當今需要高性能指標負荷的要求。

    相位噪聲的測試數據包含在96270A隨機的校準證書中,這樣用戶就無需依賴更為保守的技術說明書上的指標,而可以使用他們自己96270A的實際測試數據。

    靈活的配置匹配您的需求和預算

    一系列的型號、選項和配件可以使您購買你需要的功能,以后當您需求變化和增長時,可以購買這些您需要的功能。

    基本配置的96270A射頻參考標準有一個50Ω的穩幅有源信號頭。96270A/75則各有一個50Ω和75Ω有源信號頭。信號頭可以提供高達4GHz的穩幅、大衰減、調制及低相噪的信號,涵蓋了頻譜分析儀任意頻率測試范圍測試點的80%,包括高頻型號,還可用于功率傳感器的線性度校準。96270A前面板微波輸出端口的信號輸出頻率從1mHz到27GHz,在電平準確度方面完全可與其他通用信號源匹敵。

    96270A/HF射頻參考標準包括一個HF高頻穩幅選件,這是由Rohde&Schwarz 40GHz功率傳感器和Aglient 1167B功分器,外加一條計量級的微波電纜和一個精密PC3.5毫米適配器組成。96270A使用這種配置輸出的微波信號可以使您在1kHz到27GHz范圍內校準頻譜分析儀、功率傳感器和高頻示波器。功率傳感器和功分器使得96270A可以自動反饋,調整96270A輸出高精度、穩幅和高純度的信號,在96270A前面板設置的信號,也就是在功分器輸出端頭和被測設備輸入端的參考面上建立的信號。

    帶有LL低電平微波輸出的96270A/LL射頻參考標準擴展了微波輸出范圍,從前面板連接端口的-4dBm(HF高頻穩幅選件輸出則為-10dBm)最低可至-100dBm,適用于需要低電平信號高達27GHz的場合。但這個功能在示波器校準,或者一些頻譜分析儀和功率傳感器測試上是非常有價值的。

    96270A/LL/HF既包括HF高頻穩幅選件也包括LL低電平微波輸出,適用于最寬廣負荷的覆蓋。

    9600FLT 1GHz 高偏移相位噪聲濾波器是專門為高性能頻譜分析儀相位噪聲測試所設計的。即使有性能最好的低相噪聲信號發生器,技術人員偶爾也需要在高性能頻譜分析儀相位噪聲測試中使用濾波器,在高偏移頻率下降低噪聲水平和改善測試的邊帶。9600FLT可以通過臺式或者機架結構都可以很容易與96270A相連。

    額外的功率傳感器、機架式滑動套件、連接套件和運輸箱組成了可用的配件清單,使96270A更容易建立測試系統和運輸。

    按一個系統被校準確保整體性能

    為了確保整體的系統性能,96270A的主機和有源信號頭是作為一個完整的系統在工廠一起校準過的,出廠時都帶有一份符合ISO 17025的校準證書,其中包含所有關鍵參數的測試數據,如電平和衰減、有源信號頭的輸出駐波比VSWR和相位噪聲,可以確保您的96270A是完整溯源的,之后進行射頻計量和不確定度的分析將更為簡單快捷。如有要求,也可為用戶提供96270A及50Ω和75Ω有源信號頭的認可證書。

    頻率參考輸入/輸出讓功能更強大

    頻率參考輸入/輸出端在96270A的后面板上是標配的性能,允許將本機的時鐘參考鎖定到一個外部頻標上,如福祿克910R GPS監控的頻率標準,這對那些需要高準確度的時鐘信號或共享時鐘參考的應用是至關重要的。96270A的頻率參考輸出則允許把UUT鎖定到96270A的內部時鐘上,這種配置對于減小被測設備和參考標準間的頻率偏移誤差也是十分必要的。

    用96270A掃頻功能簡化頻響測試

    射頻校準經常需要掃頻功能,使用96270A的掃頻功能,,可以大大簡化頻譜分析儀和濾波器的頻響測試。

    用MET/CAL軟件進行自動不間斷校準,提高效率

    在典型的射頻自動校準中,經常需要操作人員不斷介入,改變測試設置和連接,這極大的限制了進行自動校準的好處。如果使用在MET/CAL中開發的校準程序,由于程序本身已經進行了大量的連線和設置的優化,盡最大可能減少操作人員的介入,因此程序可以不間斷的長時間執行,這樣可以提高25%甚至更多的校準能力。我們已為96270A專門開發了一個MET/CAL校準程序,可以作為實例用于編寫其他射頻校準程序,去校準您公司的專有設備。

    所有為9640A射頻參考源編寫的校準程序,也可以用96270A以9640A的仿真模式來執行。

    在其他自動測試系統中應用96270A

    96270A可以很容易的集成到一個已有的自動測試系統和軟件中。充分利用它的“一次連接測試多臺”的功能安排測試,可達到節省時間和提高效率的目標。

    由于帶有常用設備的GPIB命令仿真功能,因此96270A在自動測試系統中可以很容易代替其他設備。96270A可以仿真HP3335A、HP8662/3A、HP 8663A、HP8340A、 HP8360 B-Series、Agilent E8257 系列和Fluke 的9640A、9640A-LPN和9640A-LPNX。

    96270A技術指標一覽*



    頻率指標

    電平指標

    頻率/電平范圍

    有源信號頭輸出(50Ω):1mHz-4GHz
    微波:1mHz-27GHz [帶有LL附件]帶HF選件微波輸出:1mHz-27GHz [帶有LL附件]

    -130到+24 dBm 125 MHz以下, +14 dBm 4 GHz
    -4 [-100]到+24 dBm, >1.4 GHz: +20 dBm, [>20 GHz: +18 dBm]
    -10 [-35]到+18 dBm, >1.4 GHz: +14 dBm, [>20 GHz: +12 dBm]

    分辨率

    10 μHz

    0.001 dB

    頻率準確度

    ± 0.05 ppm ± 5 μHz

    電平準確度
    (50Ω)

    有源信號頭輸出:
    最低至-48dBm; ±0.03 dB 100 kHz以下, ±0.05 dB 128 MHz以下, ±0.3 dB在4GHz
    10 MHz到128 MHz; ±0.05 dB -48 dBm以上, ±0.1 dB -84 dBm以上, ±0.7 dB在-130dBm
    微波直接輸出:
    ±0.5 dB 4 GHz以下, ±0.5 dB 26.5GHz
    帶HF高頻穩幅選件微波輸出:(自我標定后)
    功率平坦度的不確定度:±0.05 dB在100 MHz, ±0.07 dB在1 GHz, ±0.1 dB在12 GHz, ±0.16 dB在26.5 GHz
    功率校準因子的不確定度(工廠校準時):±1.06%在100 MHz, ±1.42%在1 GHz, ±3.52 %在26.5 GHz
    功率校準因子的不確定度(當參考傳感器被用當前最好的不確定度校準過并且用矢量修正技術在功分器輸出端對其失配誤差校正過時):±0.37%在100 MHz, ±0.49 %在1 GHz, ±2.18 %在26.5 GH

    衰減準確度
    (輸入阻抗50歐)

    有源信號頭輸出±0.02 dB 49 dB以下, ±0.15 dB 110 dB以下
    相對于+10dBm,10 Hz到128 MHz

    電壓駐波比VSWR

    有源信號頭輸出(50Ω):≤100 MHz:≤1.05, ≤ 2 GHz::≤1.1,2 GHz到4 GHz:≤1.0 + 0.05 × f (GHz)
    微波直接輸出:≤2;HF高頻穩幅選件功分器:≤1.22

    諧波和次諧波

    諧波≤1GHz:-60dBc, >1GHz:-55dBc;次諧波≤4GHz:無,,>4GHz: -60dBc

    寄生信號≥3kHz
    偏移

    ≤ -84 dBc at 500 MHz, ≤ -78 dBc at 1 GHz, ≤ -66 dBc at 4 GHz, ≤ -48 dBc at 27 GHz

    1GHz相位噪聲

    -144 dBc/Hz, 10 kHz到100 kHz偏移

    調制

    AM、FM、PM、內部、外部達4GHz(有源信號頭和微波輸出)

    頻率掃描

    1mHz-4GHz(有源信號頭);1mHz-27GHz(微波輸出);線性或者對數,停止頻率-開始頻率或者中心頻率-跨距

    頻率計數器

    內部300MHz頻率計數器

    功率計測量兼容性

    Rhode & Schwarz NRP-Z系列的熱電傳感器,型號51,52,55.03,56,57和58

    溫度

    工作:0-50℃,對于特定功能為23℃±5℃;存儲:-20℃- +70℃

    標準接口

    IEEE-488.2 (GPIB)

    GPIB仿真

    9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 B系列; Agilent E8257系列

    尺寸(寬×高×深)

    146mm×442mm×551mm(5,8英寸×17.4英寸×21.7英寸)加操作手柄;裝有Y9600機架安裝套件尺寸則為標準19英寸(483mm)安裝箱

    重量

    18 kg (40 lb)

    *以上是96270A的技術指標一覽,如要了解詳細的數據,請查看其擴展技術指標樣本,其中也包括75Ω有源信號頭的性能指標。



    型號

    描述

    96270A

    96270A 27GHz射頻參考標準含一個50Ω4GHz有源信號頭

    96270A/75

    96270A 27GHz射頻參考標準含50Ω和75Ω4GHz有源信號頭

    96270A/LL

    96270A 27GHz射頻參考標準帶LL低電平微波輸出

    96270A/HF

    96270A 27GHz射頻參考標準帶HF高頻穩幅選件

    96270A/LL/HF

    96270A 27GHz射頻參考標準帶HF高頻穩幅選件和LL低電平微波選件

    通用配件:


    配件

    描述

    96000SNS

    Additional Power Sensor

    96270A/HFKIT

    Power Sensor, Splitter, Metrology-Grade Microwave Cable and APC-3.5 mm Adapter

    Y9600

    機架安裝套件

    96000CASE

     Rugged Transit Case

    96000CONN

    RF Interconnect Kit, Sacrificial RF Adapters, Connector Torque Wrenches

    9600FLT

    1GHz寬偏移相位噪聲濾波器
