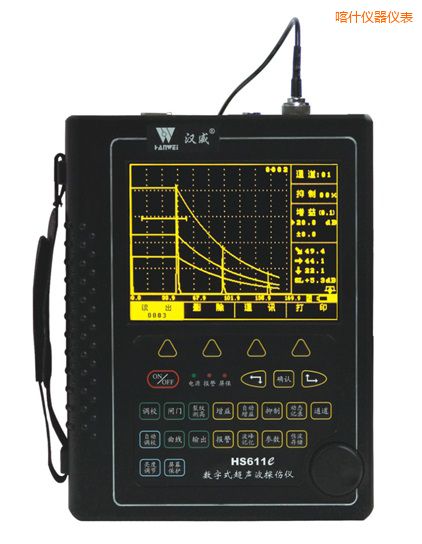

HS611e增強型場致高亮數字超聲波探傷儀 性能特點 A 特優點 超高亮場致顯示器，強光、弱光環境，清晰顯示 數碼飛梭旋鈕，一鍵式操作，技術領先 高性能安保鋰電，模塊插接式，一機兩電兩充，引導潮流 B 發射脈沖 脈沖幅度 分級選擇，設200V、300V、400V，適用探頭范圍廣 脈沖寬度：(100-300)ns 連續調節，匹配不同頻率探頭 阻抗匹配：51Ω、150Ω、200Ω、400Ω，滿足靈敏度及分辨力的不同工作要求 工作方式：單晶探傷，雙晶探傷 C 掃描范圍 零界面入射～14000mm（鋼縱波），按比例調節，連續調節兩種模式。 D 放大接收 硬件實時采樣：150MHz，波形高度保真 檢波方式：全檢波、正、負檢波、射頻波顯示 閘門信號：單閘門、雙閘門、全屏檢索、閘門內峰值讀數 增值/全自動增益：設0.1dB、2dB、6dB步進值，設波幅高度值全自動增益方式 E 報警 閘門內，超聲波探傷儀型號，曲線內聲光報警及關閉 F 數據存儲 50組快捷選擇探傷參數通道，預先調校好各類探頭與儀器的組合參數，自由設置各行業探傷標準，方便存儲、調用、復驗、打印、通訊傳輸 內存1000幅探傷回波信號及數據，超聲波探傷儀 功率，實現存儲、讀出瀏覽，單幅打印，分組打印，連續打印和通訊傳輸?shù)挠嬎銠C管理 參數附件：全中文設置探傷參數，輸入實時數據，隨機存儲、調用、打印、報告通訊 G 探傷功能 波峰記憶：實時檢索缺陷最高波，標定缺陷最大值 實用AVG：實用AVG曲線、自動換算缺陷φ值(3Nus外) φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算 動態記錄：檢測實時動態記錄波形，存儲、回放 缺陷定位：實顯水平值L、深度值H、聲程值S 缺陷定量：實顯SL定量值 曲面修正：曲面工件探傷，修正曲率換算 記憶、恢復，實時探傷靈敏度值 H 實時時鐘記錄 實時探傷日期、時間的跟蹤記錄，并存儲 I 控制接口 高速USB、RS232兩種接口提供傳輸打印 J 屏幕保護 開機工作，待機時可使儀器省電，減少開關機次數，延長使用壽命
HS611e 增強型場致高亮數字超聲波探傷儀 技術參數 脈沖強度：200V、300V、400V三檔可選 脈沖寬度：100-300ns連續可調 阻抗匹配：51Ω、150Ω、200Ω、400Ω四檔可選 工作方式：單晶探傷、雙晶探傷 掃描范圍：零界面入射～ 14000mm鋼縱波 采樣頻率/位數：150MHz/8bits 檢波方式：全檢波、正、負檢波、射頻波顯示 工作頻率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz 各頻段噪聲電平： ＜ 80×10-9V/Hz1/2 衰減器精度：＜ ±1dB/12dB增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節） 聲速范圍：（100 ～ 20000）m/s 動態范圍：≥ 30dB 垂直線性誤差：≤ 3% 水平線性誤差：≤ 0.1% 分辨力：＞40dB（5N14） 靈敏度余量：＞62dB（深200mmΦ2平底孔） 數字抑制：（0 ～ 80）%，數字超聲波探傷儀，不影響線性與增益 電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10% 工作時間：連續工作4小時以上（鋰電池供電） 環境溫度：（-10 ～ 40）℃（參考值） 相對濕度：（20 ～ 95）% RH 外型尺寸：205 x 138 x 65（mm） 重量：整機含內置電池1.4kg 武汉中科创新技术股份有限公司，简称“中科创新”，是中国科学院下属的科技型企业，公司注册前是中科院武汉物理所超声检测研究室，具有多年的研究经验和产品制造经验，现已是具有国际先进水准的专业从事超声波检测仪、电磁检测仪、涡流检测仪、超声自动化成套设备的开发、制造、技术支持与服务的旗舰型公司。 武汉中科创新技术股份有限公司自二十世纪八十年代率先研发数字式超声波探伤仪填补国内空白以来，一直致力于高新技术产业化的发展，逐渐形成了具有国内一流品牌的便携式数字超声波探伤仪、手持式数字超声波探伤仪、记录本式数字真彩超声波探伤仪、空军系统专用数字超声波探伤仪、铁路系统专用数字超声波探伤仪，台式、分体式多功能多通道数字超声波自动探伤系统等多元化不同超声检测的产品。公司拥有一流的科技开发和生产实力的队伍，从而保证了各种产品具有独立的自主知识产权，使产品的各项性能和技术指标均达到国际水平，领先国内水平。更因为在产品技术上的先进性、品质因素上的卓越可靠性，使公司得以保持良好的市场活力，产品广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上，受到了一致的好评，实现了良好的经济效益和社会效益。 武汉中科创新技术股份有限公司在发展中不断壮大，通过了GB/T19001-2000标准质量体系的认（0503Q10047ROS），先后获得中国科学院和国家科技进步奖，产品得到了国家原劳动部、原电力部、石油天然气总公司、铁道部、解放军空军司令部装备部、国家质量技术监督局、航天技术总公司等部委的热忱推荐和大力推广。多年来连续被国家经贸委评为1998、1999、2000、2002年度国内新产品；科技部列为超声仪器行业独家1997年国家级重点火炬计划项目（国科火字96103）实施单位；也是数字式超声波仪器行业唯一通过国家质量技术监督局计量器具型式批准的国家级产品（国监局98№：2）。专用数字超声仪器通过铁道部车辆局技术评审（量设1997），被列为铁道部机务系统专用定型产品；通过空军司令部技术成果鉴定（鉴字61068号），并获军内成果二等奖。公司新近研制开发的“ABTMI-1型多功能超声波探伤设备和检测方法”项目以通过国家质检监督检疫局所组织的科学技术成果鉴定。正在研制的新项目便携式TOFD检测仪，目前已经全面掌握TOFD技术并积累了大量的现场数据，TOFD技术实现的硬件部分面临的是实验阶段。便携式TOFD检测仪及提出的检测技术能完善探伤标准、探伤检测工艺，为企业和在检验单位提供在用压力容器压力管道稳定生产的技术服务，同时产生明显的经济效益。更主要的是由于解决了检验检测中的技术难题，切实保证在用压力容器管道的安全运行，具有极为明显的社会效益。 閹劍妲搁崥锔藉韫囧啴鈧鐎烽柨娆掝嚖鐎佃壈鍤ч弮鐘崇《娴ｈ法鏁ら敍锟� 娑撴粍鏌熼崲澶夊崕閻欘剙顔嶉幓鎰返100%闂嗗爼顥撻梽鈺傚鐠囩尨绱濇穱婵婄槈鐠愵厺鎷遍崥搴濈瑝濠娾剝鍓伴崗宥堝瀭闁偓閹广垼鎻ｉ妴鍌氬涧鐟曚線鈧俺绻冮幋鎴滄粦閻ㄥ嫰鏀㈤崬顔绘眽閸涙ǹ绻樼悰灞界€烽崣椋庢畱闁瀚ㄩ敍灞肩閺冿箒鍠樻稊鏉挎倵娴ｈ法鏁ゆ稉宥嗗姬閹板骏绱濋幋鎴滄粦鐏忓棛鐝涢崡铏￥閺夆€叉娴滃牅浜掗幑銏ｆ彛閿涘本鍨�100%閸忋劑顤傞柅鈧潻妯挎彛濞嗕勘鈧拷 閳煎洣绗㈤弬鐟版娴狀亝鍨氱粩瀣╃艾2003楠炶揪绱濇稉鏄忣洣娴犲簼绨ㄥ銉ょ瑹濡偓濞村鍗庨崳銊х埡閸欐垹鏁撴禍褍鎷伴柨鈧崬顕嗙礉閹绘劒绶垫禒顏勬珤闁鐎�+闁板秹鈧拷+鐎瑰顥婄拫鍐槸+閸╃顔勯張宥呭閵嗭拷 閳煎洤鍑￠張锟�2娑撳洤顔嶇€广垺鍩涚憴浣界槈閿涘苯鍘涢崥搴濊礋120娑擃亣顢戞稉姘崇Т鏉╋拷20000鐎规湹绱掓稉姘返鎼存柧鍗庨崳顭掔礉瀵版鍩屾导妤€顦挎导浣风瑹閵嗕胶鏁ら幋椋庢畱楠炴寧纭剧拋銈呭讲娑撳氦绂愰幍顑锯偓锟� 閳煎洣绗㈤弬鐟版娴狀亙璐熼崶钘夊敶閸烆垯绔村▔銊ュ斀娴狀亜娅掗張宥呭閸濅胶澧濋敍灞炬暈閸愬奔绨℃惔鏃傛暏娴滃簼鍗庨崳銊ゅ崕鐞涖劑鏀㈤崬顕€顣崺鐔烘畱閳ユ粈绗㈤弬鐟版娴狀亖鈧繂鎼ч悧灞烩偓锟� 閳煎洦鍨滄禒顑跨瑝娴犲懍璐熼幃銊﹀絹娓氭盯鐝拹銊╁櫤閵嗕線鐝幀褑鍏橀惃鍕梾濞村鍗庨崳顭掔礉閸欙箑顦绘潻妯绘箒缂佸繘鐛欐稉鏉跨槣閵嗕胶娣穱顔藉Η閺堫垶鐝惃鍕礋闂冪喍璐熼幃銊ュ帳鐠愮懓鏁崥搴㈡箛閸斺剝鏁幐浣碘偓锟�
|
|||||||||||||||||
 |
       |
