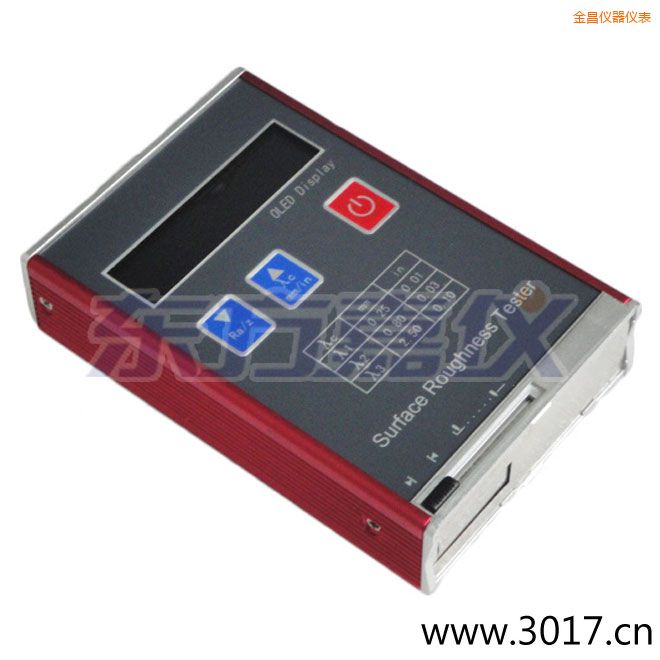

金昌STODA粗糙度儀-STD5000-國產
STD5000表面粗糙度儀經過嚴格的溫、濕度試驗適應高溫高濕工作環境。采用高速DSP及優化的傳感器結構設計,將電箱、驅動器及顯示部分合為一體，使其達到高度集成化；任意選擇Ra、Rz、Rt、Rq四種測量參數；不僅可測量平面、直徑大于20mm（經驗值）的外圓面、錐面，還可測長寬大于80×30mm的溝槽。
專用于金屬與非金屬工件表面粗糙度檢測的新型智能化無損檢測儀器，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
主要功能：
-
可選擇4種測量參數Ra、Rz、Rt、Rq；
-
校準樣塊采用光學玻璃基體，霍梅爾粗糙度儀，由國家計量院鑒定，精度高，不易劃傷，粗糙度檢測，使用壽命長；
-
具有校準功能，操作簡單；
-
廣泛用于金屬與非金屬加工表面的生產現場及外出鑒定的檢測；
-
采用高速DSP處理器進行數據處理和計算，速度快，降低表面粗糙度，精度更高；
-
可選擇取樣長度0.25 ，0.80 ，2.50；
-
點陣LED液晶顯示，高亮度，無視角，寬溫度，適合各種場合；
-
自動關機功能以及低功耗軟硬件設計使儀器工作時間超長；
-
兩種充電方式，專用充電器或計算機USB口充電，可邊充電邊工作，方便快捷；
-
傳感器測頭具有保護門，有效的保護了傳感器測頭，保證了測量的精度；
-
外形采用拉鋁模具設計，堅固耐用，抗電磁干擾能力顯著，符合當今設計新趨勢。
主要技術參數：
|
測量參數（μm）
|
Ra、Rz、Rq、Rt
|
|
測量范圍（μm）
|
Ra、 Rq： 0.05 ~ 10.0 Rz、 Rt： 0.1 ~ 50
|
|
取樣長度
|
0.25 ， 0.80 ， 2.50
|
|
評定長度
|
1.25 ， 4.0 ， 5.0
|
|
行程長度
|
6
|
|
示值精度
|
0.01
|
|
示值誤差
|
±（7-10）%
|
|
示值變動性
|
＜12%
|
|
傳感器觸針針尖圓弧半徑及角度
|
針尖圓弧半徑：10 μm±1 μm
|
|
傳感器觸針靜測力及其變化率
|
觸針靜測力：≤ 0.016N 測力變化率：≤ 800N/m
|
|
傳感器導頭壓力
|
≤ 0.5N
|
|
電池
|
3.7V鋰離子電池
|
|
外形尺寸
|
106 mm×70 mm×24 mm
|
|
重量
|
200g
|
|
工作環境條件
|
溫 度： -20℃～40℃
相對濕度：< 90%
周圍無振動、無腐蝕性介質
|
|
標 準 配 置
|
NDT110主機、多刻線校準樣塊、支架、充電器、數據線、說明書、合格證、保修卡
|
HITEDA表面粗糙度儀給出的參數符合GB/T 3505-2000《產品幾何技術規范表面結構輪廓法、表面結構的述語、定義及參數》、符合GB/T6062-2002《產品幾何量技術規范（GPS）表面結構、輪廓法接觸（觸針）式儀器的標稱特性》。
產品優勢：
|
HITEDA表面粗糙度儀優點：
|
同價位其他品牌粗糙度儀
|
|
1. 可測4種參數
|
1. 只能測2個參數
|
|
2. 校準樣塊采用國家計量院標定的光學玻璃基體，準確、權威，硬度高不易劃傷，不變形，使用壽命長，受測針半徑變化影響小
|
2. 校準樣塊要么是金屬樣板，特別易劃傷，有劃痕后就不準確了；也有的是玻璃基體的，但未經過計量院鑒定的，數值都是自己貼個小紙條標上的，很不規范
|
|
3. 采用高速DSP數字信號處理器，準確，一致性好
|
3. 使用古老的單片機，計算速度慢，一致性差
|
|
4. Ra值可測0.01~10.00
|
4. 實際只能測到3.80左右
|
|
5. 高溫、濕度環境正常工作，高技術處理成功
|
5. 在高濕度環境下，經常出現不工作現象，特別是夏天南方的氣候，機器總罷工
|
