手持頻譜分析儀(2.9GHz) |
|
| 型 號：7830 |
| 品 牌：韓國興倉Protek |
| 技術指標：100 KHz～2,900MHz測量范圍 |
 |
紅河手持頻譜分析儀(2.9GHz)-7830-韓國興倉Protek
|

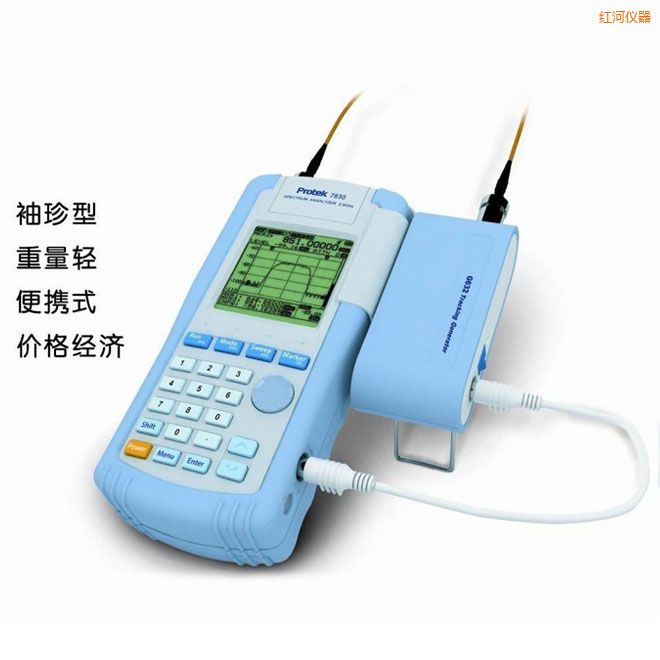

手持式頻譜儀
|
|
Protek 7830
|
|
|
特性
-
100 KHz～2,900MHz測量范圍
-
測試和調節 W—FM / N—FM / AM /SSB 信號
-
2種掃描模式測量頻率
-
將160測試通道的測試電平同時顯示與LCD上
-
采用PLL制式，頻率設定準確
-
內置頻率計數器和揚聲器
-
LED 背光LCD（192×192點）
-
USB電腦接口
-
RS—232C接打印機（8針微型打印機）
-
方便與多功能
-
存取和編輯16000通道以上的頻率和名稱
-
內置4個衰弱器
|
|
|
技術規格
|
|
|
|
|
頻率
|
|
|
范圍
|
100KHz 至2.9GHz
|
|
解析度
|
最小5KHz（5KHz的倍數）
|
|
精度
|
TXO：±3PPM
|
|
顯示：±25PPM
|
|
調制帶寬
|
寬帶FM：約180kHz（-6dB）
|
|
窄帶FM：約12.5kHz/AM/SSB：約2.4kHz（-6dB）
|
|
步進范圍
|
最小5KHz（5KHz的倍數）
|
|
頻率選項
|
中心，步進/開始，停止
|
|
振幅
|
|
|
測量范圍
|
- 20dBm~ - 110dBm
|
|
平均噪音電平
|
寬帶FM：-100dBm
|
|
窄帶FM/AM/SSB：-110dBm
|
|
振幅單位
|
dBm，dBmV，dBuV
|
|
參考電平精度
|
典型1.5dB(@20℃~25℃）
|
|
參考電平范圍
|
+ 20dBm~ - 90dBm
|
|
LOG刻度
|
以0.25dB（5顯示分區）步進時，，每分鐘0.2dB/DIV
|
|
內置衰減
|
最大30dB（步進：最小1dB）
|
|
掃頻
|
|
|
速率
|
500ms~2000ms
|
|
觸發源
|
窄帶FM/寬帶FM/AM/SSB
|
|
觸發模式
|
Free Run / Single Run / Continous Wave / Squelch Run
|
|
觸發Level
|
TTL Level
|
|
標記模式
|
標記/ DELTA標記/峰值搜索/標記為中心/頻道功率
|
|
存儲
|
|
|
蹤跡儲存
|
最多100種波形
|
|
設置儲存
|
100種情形
|
|
顯示
|
|
|
類型
|
MONO STN LCD
|
|
顯示分辨率
|
192×192像素
|
|
LCD背光
|
ON/OFF/AUTO
|
|
輸入
|
|
|
RF輸入連接器
|
N型內凹式接口，50ohms
|
|
最大輸入功率
|
最大+ 10MHz，5V RMS
|
|
頻率計數器
|
|
|
范圍
|
10MHz~2900MHz
|
|
RF輸入連接器
|
BNC型內凹式接口，50ohms（標準）
|
|
一般規格
|
|
|
操作溫度
|
0℃~40℃
|
|
濕度
|
35RH~85RH
|
|
儲存溫度
|
10℃~50℃
|
|
電源
|
|
|
電源
|
AA Ni - MH可充電電池×6pcs
|
|
電源適陪器
|
SMPS型AC適配器DC 12V
|
|
車載適配器DC 12V
|
|
自動電源
|
關閉/ 5秒/ 10秒/ 20秒/ 30秒
|
|
尺寸
|
|
|
尺寸規格
|
105（W）×220（H）×45（D）mm
|
|
重量
|
約. 2.2磅/700克（天線除外）
|
|
其他
|
|
|
揚聲器
|
8ohm、0.5W揚聲器
|
|
天線
|
偶極天線（只接收）
|
|
RS-232接口
|
9600bps，19200bps，38400bps，，57600bps，，115200bps
|
|
8針微型打印機連接器
|
|
|
