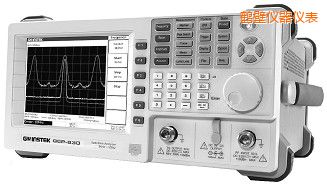

3G頻譜分析儀 |
|
型 號:GSP-830E |
品 牌:浙大電氣 |
技術指標:測量范圍:-103dBm~+20dBm:1MHz~15MHz(參考電平≥-30dBm) |
|
鶴壁3G頻譜分析儀-GSP-830E-浙大電氣
GSP-830E 3G頻譜分析儀 技術參數:
頻率 |
頻率范圍
老化率
頻寬范圍
相位噪聲
掃屏?xí)r間范圍 |
9KHZ~3GHZ
±10PPM,0~50℃,5ppm/年
9KHZ~3GHZ,1-2-5順序步進,,全展頻,零展頻
-80DBC/HZ@1ghz 20khz offset (典型直)
59ms-25.6s |
解析度貸款 |
解析頻寬范圍
解析頻寬精確度
視頻帶寬范圍 |
3KHz,30KHz,3000KHz,4MHz
20%
10HZ至1MHZ,1-3步進 |
幅度 |
測量范圍
過載保護
參考電平范圍
精確度
頻率平坦度
顯示范圍線性度 |
-103dBm~+20dBm:1MHz~15MHz(參考電平≥-30dBm)
-105dBm~+20dBm:15MHz~1000MHz(參考電平≥-105dBm)
-105dBm~+20dBm:1000MHz~3gHz(參考電平≥-105dBm)(Span=50mbz,rbw=3mhz)
Max.+30dBm,+25VDV
-110dBm~+20dBm
±1.5dB@100MHz
±1dB
±1dB OVER 70dB |
動態范圍 |
平均噪聲電平
三階交互調變失真
諧波失真
旁生訊號 |
-123dBm:1M~15MHz,參考電平≥-30dBm
-125dBm:15M~1GHz,參考電平-50dBm
-125dBm:1G~3GHz,參考電平-50dBm
<-70dBc@-40dBm輸入(Ref準位≥-30dBm)
<-60dBc射頻輸入小于-40dBm(Ref準位@-30dBm)
<-93dBm,1MHz!15MHz 參考電平≥30dBm
<-107dBm,15MHz~1000MHz 參考電平≥110dBm
<-60dBm,相當于參考電平 |
總體 |
顯示器
內存
游標
軌跡偵測
功率測量
自動設定功能 |
640×480高分辨率,彩色TFTLCD
10組譜線或面板設置,,10組限制線,5組校正值表格,10個順序測量步驟
10組峰值游標;5對三角游標,功能:DELTA,PEAK,MARKER TRACK
三條軌跡功能(峰值,最大值保持,凍結及軌跡數學運算)
ACPR,OCBW,CHPower信道功率,N-dB測量,相位抖動測量
自動偵測并顯示 |
連接器 |
射頻輸入
參考時鐘輸出
RS-232C
USB連接器
VGA輸出
直流電壓輸出
(供GAP-801/GAP-802電壓) |
N型母頭,50歐
射頻輸入VSWR:<2:1,@ODBM的參考電平
BNC母頭,10MHz
SUB-D 9pins 針母頭
USB HOST/DEVICE 全速
前面板:可插FLASH卡的A型插座
SMB Male,+9V/100mA最大輸出 |
電源 |
AC 100-240V,50/600Hz |
配件 |
電源線×1,操作手冊×1,,USB線(A型插頭轉小B型插頭)×1 |
GSP-830E 3G頻譜分析儀 功能特點:
中/英文菜單
低低噪(-125dBm@600MHz,3kRBW)
自動設置功能
順序編程測量
ACPR,OCBW,Channel Power,N-dB帶寬測量
限制線功能
10組游標(包括三角游標和峰值功能)
分割視窗,以供不同頻段觀察
豐富接口USB/RS232
直接VGA輸出
6.4TFT彩色LCD,解析度:640×480
輕巧的體積:330(W)*170(H)×340(D)mm
約為6公斤的極輕重量
選配信號追蹤產生器
選配前置放大器
