安規測試儀器 |
|
| 型 號：GPI-745A |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：測試容量 200VA
|
 |

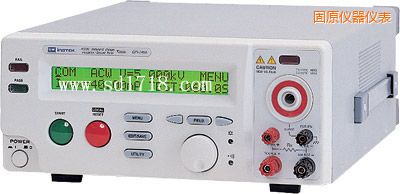

固原安規測試儀器-GPI-745A-臺灣固緯GWINSTEK
GPT/GPI-700A系列電子安規測試器, 具有符合各種安規標準之測試能力的要求, 例如 UL, CSA, JIS及BS…等. 在操作界面更是符合使用者的需求-- 簡單, 可自動測試, 以提供安全且可靠的測試結果. 此多功能的GPT/GPI-700A系列可使用于生產線或?qū)嶒炇?/span>…等測試范疇. 依據測試功能的要求, GPT/GPI-700A系列共有5種不同的型號, 可供使用者選擇. GPT-705A提供交流耐壓測試; GPT-715A提供交流 / 直流耐壓測試; GPI-725A則提供交流耐壓及絕緣阻抗測試; GPI-735A具有交流 / 直流耐壓測試, 絕緣阻抗測試; GPI-745A更提供了四種主要的測試功能 – 交流 / 直流耐壓, 絕緣阻抗測試及接地阻抗測試, 以符合不同產品多樣測試的需求. 每一種型號均可透過遠程遙控, 編輯測試步驟, 以提供使用者方便, 快速, 安全的測試環境及可靠的結果.
|
Function
|
|
Model
|
AC
|
DC
|
IR
|
GB
|
|
GPT-705A
|
V
|
|
GPT-715A
|
V
|
V
|
|
GPI-725A
|
V
|
V
|
|
GPI-735A
|
V
|
V
|
V
|
|
GPI-745A
|
V
|
V
|
V
|
V
|
特點
測試容量 200VA
交直流耐壓, 絕緣阻抗及接地阻抗四機一體
提供42A接地阻抗測試電流
真有效值截止電流測量
附加電弧偵測功能
電壓相位零度啟動
帶反饋矯正的高穩定度高壓回路設計
電壓上升時間可控
在高壓未輸出的模式下，，即可設定電壓及電流值
測試期間電壓可調整
提供 9 pin PLC 控制接口, 可控制啟動/停止
提供指示燈以及蜂鳴器自動測試 FAIL指示
高壓掃描盒(選購)
接口: RS-232(標準), GPIB(選購)
|
交流耐壓測試
|
|
電壓范圍
|
0.100~5.000kV
|
|
電壓解析度
|
5V
|
|
電壓調節率
|
1% + 5 V
|
|
電壓準確度
|
1% 讀值 + 10V (above 500V)
|
|
最大電流
|
40mA(above 500V)
|
|
電流限制
|
0.10~40mA, 解析度0.02mA
|
|
電流準確度
|
1% 讀值 + 5ouA
|
|
直流耐壓測試
|
|
電壓范圍
|
0.100~6.000kV
|
|
電壓解析度
|
5V
|
|
電壓調節率
|
1% + 5 V
|
|
電壓準確度
|
1% 讀值 + 10V (above 500V)
|
|
最大電流
|
10mA,(above 500V)
|
|
電流限制
|
0.10~10mA, 解析度0.01mA
|
|
電流準確度
|
1% 讀值 + 50uA
|
|
絕緣阻抗測試
|
|
直流電壓
|
50V/100V/500V/1000V
|
|
阻抗范圍
|
1~9999M (500V ,1000V)
1~2000M (50V ,100V)
|
|
阻抗準確度
|
50V / 100V 1~50M:5% 讀值
51~200M:10% 讀值
2001~9999M:20% 讀值
500V / 1000V 1~500M:5% 讀值
501~2000M:10% 讀值
2001~9999M:20% 讀值
|
|
接地阻抗測試
|
|
電壓范圍
|
Max. 8V(DC)
|
|
電流范圍
|
3~42A(DC)
|
|
電流解析度
|
0.01A
|
|
電流準確度
|
1% 讀值 +50uA
|
|
接地范圍
|
0~600mΩ
|
|
組抗解析度
|
0~600mΩ(100uΩ)
|
|
組抗準確度
|
1% 讀值 + 2 mΩ
|
|
測試方式
|
Four Terminals Test Mode
|
|
電弧偵測
|
|
偵測電流
|
40 level (1~40mA)
|
|
記憶體
|
|
Groups
|
10
|
|
Steps per Group
|
16
|
|
介面
|
|
Remote I/O
|
標準
|
|
RS-232C
|
標準
|
|
Scan
|
標準
|
|
Real Panel Output
|
標準
|
|
GPIB
|
選購
|
|
Scanner Box
|
選購
(HSB-001-1: 8ch HV + 8ch GB ;
HSB-001-2: 16ch HV)
|
|
使用電源
|
|
|
AC100V,120V,220V,230V±10% 50/60Hz
|
|
附件
|
|
|
電源線 x 1,
操作說明書 x 1,
軟體操作手冊 x 1,
測試線 GHT-105A x 1, GHT-107A x 1, GHT-115 x 1
|
|
尺寸及重量
|
|
|
330(寬) x 149(高) x 446(長) mm
約 15 公斤
|
|
