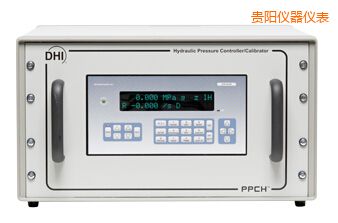

貴陽高壓液體壓力控制器/校準器-PPCH-美國FLUKE

液體壓力控制器，高達200MPa(30,000 psi)

· 高壓液體壓力控制器，高達 200 MPa (30,000 psi)

· 實用的自動量程功能

· 壓力控制器主機內可內置一個或兩個石英參考壓力傳感器（Q-RPT）

· 支持外部參考壓力傳感器

PPCH™是一款適用于1～200 MPa（150～30,000 psi）的液體壓力校準設備。它集精密壓力產生，高分辨率壓力控制和準確壓力測量于一臺儀器，和福祿克公司PPC系列中的其它壓力控制器一樣，實現了在寬壓力范圍維持精密控制，具有高性能和最優的測量不確定度。而這一切都由單臺結構緊湊、堅固的儀器完成。這些都使PPCH為自動化高壓液壓校準和測試提供了新的應用方式和高效的產出率。

PPCH使用的每個石英參考壓力傳感器 (Q-RPT)模塊都經過單獨標定，可提高精確度，降低測量不確定度。AutoRange™（自動量程）功能支持任意設置的量程，針對被檢表的準確度和量程自動優化PPCH內部的控制和測量參數，使壓力控制器適應不同被檢表的需求。

PPCH獨特的壓力發生和控制系統具有四種不同的控制模式，在整個壓力范圍內實現超高的控制精確度以及10:1的壓力控制調節，為用戶提供了最大的便利性和更多選擇。

PPCH采用開放式架構，參考壓力傳感器可以安裝于控制器內部或外部的RPM4數字壓力計中。當參考壓力傳感器安裝于外部時，求購活塞式壓力計，可以使參考壓力與實際壓力測試點非常接近，大大提高測量準確度。同時，采用這種方式時，也可直接將外置的RPM4數字壓力計單獨送檢，無需整機送檢，給用戶提供更大的便利性。

性能卓越的精密石英參考壓力傳感器（Q-RPT）模塊
PPCH出眾的壓力測量技術指標是由福祿克卓越的石英參考壓力傳感器（Q-RPT）模塊所帶來的。Q-RPT通過測量一個石英晶體在壓力引起的應力下固有振蕩頻率的變化來測量壓力。為了檢驗Q-RPT模塊是否可用，每個傳感器都經過獨立評估并使用基準級壓力標準標定修正其特性。只有滿足必需的線性度、可重復性和穩定度的傳感器才會被選中。標定中采用了一個擁有專利的補償模型來優化傳遞標準所要求的計量特性，該模型是過15年以來數千支石英壓力傳感器的測試經驗推導所得。PPCH也可配用低成本的實用傳感器，以滿足那些不需要象Q-RPT那樣高精密度和穩定性的應用。每個傳感器在 30%～100%滿度范圍內都保持 “%讀數”的不確定度。每臺PPCH內若配備兩支傳感器，活塞壓力計原理，可以實現近10:1的同一準確覆蓋范圍。

PPCH傳感器選擇

Q-RPT型號	國際單位版本最大范圍絕壓/表壓(MPa)	英制單位版本最大范圍絕壓/表壓
A200M1	200	30 000
A140M1	140	20 000
A100M1	100	15 000
A70M	70	10 000
A40M	40	6 000
A20M	20	3 000

1：僅限高量程傳感器

任意設置的自動量程功能
（AutoRange）功能支持任意設置的量程，針對所設量程能自動優化所有操作，涵管壓力計算，將壓力控制器的量程可調性提升到了新的水平�？捎脝我坏膲毫刂破鞲采w各種測試設備。
除了必須的測量不確定度之外， PPCH還提供了在測試和校準應用中所需的完全壓力控制和適應性。自動量程（AutoRange）功能為 PPCH 提供了空前的多功能性，它能夠適應各種各樣的被測設備。通過易于使用的自動量程（AutoRange）功能，數字真空壓力表，在測試之前的一些簡單鍵盤輸入或單條遠程命令字符串即可修改控制器的設置，針對量程對其進行優化。

開放式架構
一臺PPCH控制器可配置最多4個Q- RPT模塊。這些模塊可位于PPCH控制器內部或外部。外部Q-RPT模塊位于福祿克DHI 的RPM4 參考壓力監測儀中。RPM4的Q-RPT即成為PPCH系統的一部分，并且受PPCH的管理，對用戶是透明的。當PPCH用于大于外部Q-RPT量程的壓力下時，外部Q-RPT必須被斷開或通過閥門進行保護�？赡艿腜PCH系統配置例子：

· 包括1或2個內置Q-RPT的PPCH作為獨立系統工作，平均壓力計算，“單盒”控制器/校準器。

· 利用一臺不含內置Q-RPT的PPCH和一個外部Q-RPT配置成一套系統，其參考壓力測量由控制器遠程控制。當參考壓力測量部分需要從系統移除（例如進行再校準）而保持控制器安裝狀態，或者需要將參考壓力測量部分更靠近被測設備或系統時，這種配置是非常理想的。

· 不含內置Q-RPT的PPCH作為低成本的自動壓力設置和控制設備（例如在 PG7000活塞式壓力計系統中進行自動壓力控制）

眾多的功能
PPCH提供了當今最新技術儀器所具備的全部功能。在PPCH上可編制包含被測儀器測試允差的校準程序，在校準中提供“就緒/未就緒”指示器，為表壓測量設置了智能的自動校零功能，提供了16種國際常用及美制壓力單位的選用和轉換，可以設置流體壓力測試頭高度修正，有遠程腳踏開關，配備有適用于系統自動控制的外部閥門驅動，自動校準管路漏泄測試， RS232和IEEE-488通信接口、用FLASH存儲卡就可進行免費的監控程序升級。

通用技術指標
最大壓力量程	大氣壓～200MPa（30,000psi）表壓和絕壓
工作介質	標準：癸二酸酯，亦可選其它類型
內部容積	250cc（外部無限制）
驅動氣源	70MPa，寬量程活塞式壓力計，140MPa 500 kPa (75 psi)、300 l/m (10 cfm)、450 l/m (15 cfm) 100MPa，地鐵圍巖壓力計算，200MPa 700 kPa (100 psi)、300 l/m (10 cfm)、450 l/m (15 cfm)
壓力連接件	驅動氣源 1/8 in. NPT F 測試 DH500為密封和軛圈型接頭，適用于1/4in (6 mm)圓錐形左旋螺桿，與AE F250C HIP HF4相當。
機內實用傳感器	準確度/分辨力 ±0.1%量程/0.001%量程驅動 (8)12V，最大1A輸出
通訊接口	RS232C COM1，COM2；IEEE-488.2
重量	約50kg
尺寸	30cm×52cm×50cm
工作溫度范圍	15～35℃
電源	85～264VAC，22VA

壓力控制性能
控制模式	動態	在保持限值之內設置目標值，連續調整壓力保持在目標值。
	靜態	在保持限值之內設置目標值并停止控制，使壓力自然穩定。
	單調	將壓力設置為目標值，數字壓力計，并維持非常慢的爬升速率，方向與壓力增長方向相同。
	爬升	設置并維持用戶定義的壓力變化速率。
	活塞式壓力計控制	PPCH受PG7302TM控制來實現活塞壓力計壓力自動控制。
控制準確度		最高為± 0.003 % Q-RPT量程
控制體積		0～100 cc，50 cc最佳（工作體積越大，壓力穩定時間就越大）
控制速率	壓擺率（0～滿刻度）	60秒
控制速率	動態模式	90～120秒，典型的就緒時間（通過增大保持限值或利用單調控制來降低）
最低可控壓力		1 MPa (150 psi)（在最佳條件和使用PG7302）

壓力測量性能（Q-RPT）
預熱時間		冷啟動時，建議進行30分鐘的預熱
分辨率		最高1 ppm，用戶可調
校準		包括A2LA認證的校準報告
Q-RPT		低于A200M	A200M
	精確度1	± 0.012%讀數5	± 0.015%讀數5
	預測的1年期穩定度2	± 0.005%讀數5	± 0.005%讀數5
	測量不確定度3	± 0.013%讀數5	± 0.018%讀數5
	提供壓力不確定度(動態控制模式)4	± 0.016%讀數5	± 0.020%讀數5

1. 包含線性度、遲滯和可重復性。
2.一年期穩定性（k=2），正常使用自動校零功能。在表壓模式下排氣，即通過與絕壓模式下的大氣壓參考進行比對，存儲式壓力計，自動校零。不使用自動校零功能的絕壓模式一年期穩定度為± (0.005 % Q-RPT 量程 + 0.005 % 讀數)。
3.Q-RPT指示相對于所施加壓力真值的最大偏差，包括精確度、一年穩定性、溫度影響和校準不確定度，組合（k=2）方法符合ISO“Guide to the Expression of Uncertainty in Measurement”（測量不確定度表述指南）。
4.PPCH控制的壓力相對于真值的最大偏差包括測量不確定度和動態控制保持限值。
5. %讀數適用于30～100% Q-RPT 量程。在30% Q-RPT量程以下，不確定度是一個恒定值：（%讀數）×（30 % Q-RPT 量程）。

型號

描述

PPCH-nnnM

PPCH自動壓力控制器/校準器，沒有內部參考壓力傳感器Q-RPT的型號（僅配控制傳感器）
配置步驟：

· 確定所需的最大控制壓力。選擇：

o PPCH-200M for 200 MPa (30 000 psi)

o PPCH-140M for 140 MPa (20 000 psi)

o PPCH-100M for 100 MPa (15 000 psi)

o PPCH-70M for 70 MPa (10 000 psi)

· 配置合適的RPM4。請注意，PPCH的最大壓力定義了PPCH系統的最大壓力。

PPCH-nnnM AnnnMc1/AnnnMC2

PPCH自動壓力控制器/校準器，內置一個或兩個內部參考壓力傳感器Q-RPT的型號
配置步驟：

· 確定所需的最大控制壓力。選擇：

o PPCH-200M for 200 MPa (30 000 psi)

o PPCH-140M for 140 MPa (20 000 psi)

o PPCH-100M for 100 MPa (15 000 psi)

o PPCH-70M for 70 MPa (10 000 psi)

· 選擇一個或兩個Q-RPT。Lo Q-RPT必須為A70M或更低

通用配件:

配件	描述
A100M	PPCH石英參考壓力傳感器（Q-RPT）
A140M	PPCH石英參考壓力傳感器（Q-RPT）
A200M	PPCH石英參考壓力傳感器（Q-RPT）
A40M	PPCH石英參考壓力傳感器（Q-RPT）
A70M	PPCH石英參考壓力傳感器（Q-RPT）
腳踏開關	遠程[ENTER]腳踏開關
RS232電纜100847	9針線，消火栓出水壓力計算，2m，用于PPC3 COM1或PPC3-至-RPM4連接
儲液槽，4l 402102	外部儲液槽
RPM4	外部Q-RPT用參考壓力監測器
PPCH 08-SP	特殊液體
PPC4 07	特別校準
PPCH 06-01	外殼（用于工作臺應用程序）
PPCH 05-01	CE標志
PPCH 04-02	SI版設備
