    當前位置:首頁 > 大理儀器儀表 > 大理無損檢測儀器 > 大理超聲波探傷儀

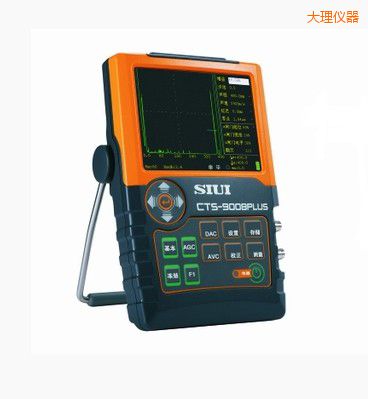

    數字超聲波探傷儀
    型 號:CTS-9008PLUS
    品 牌:汕超SIUI
    技術指標:工作頻率范圍0.5 ~ 20 MHz
    大理數字超聲波探傷儀-CTS-9008PLUS-汕超SIUI

    汕超CTS-9008PLUS數字超聲波探傷儀特點

    輕便、易用、可靠——SIUI新一代大功率探傷儀

    · 方波大功率發射  穿透力強

    · 寬頻帶高分辨率  檢出率高

    · 性能強勁:高壓方波發射、穿透力強,滿足大型鑄、鍛件探傷的需求

    · 小巧輕便:整機(含電池)重量約1.25Kg,高空、野外作業輕松自如

    · 操作簡易:按鍵少,定義明確,實現單手握持操作

    · 防塵防水:按IP65防護標準設計,適應復雜的工業探傷環境

    · 超低功耗:標配鋰聚合物電池,連續工作時間長達7小時


    汕超CTS-9008PLUS數字超聲波探傷儀功能

    · CTS-9008PLUS功能齊全:探頭頻譜分析、曲面修正、USB轉存、RF(射頻) 顯示、AWSD1.1/D1.5、API 5UE評價標準

    · CTS-9008PLUS發射脈沖電壓50~500V可調,發射脈沖為尖脈沖或方波,超聲波探傷儀 功率,方波寬度51~850ns可調

    · CTS-9008PLUS工作頻率范圍0.5 ~ 20 MHz,靈敏度余量≥70 dB,分別突顯寬頻帶和高靈敏度的優點

    · 20 ~ 2000Hz的脈沖重復頻率,超聲波焊縫探傷儀,步進20Hz,避免探傷過程中出現混響信號

    · 最高采樣速率240MHz,測量分辨率0.1mm

    · 簡便實用的探頭頻譜分析功能,快捷掌握探頭的波形、頻譜和中心頻率,令探傷評價更準確

    · RF(射頻)回波功能,超聲波探傷儀采購,對于薄壁材料測量或?qū)W術研究和定性分析有很大幫助

    · 端點反射法測量焊縫裂紋高度

    · CTS-9008PLUS內置AWS D1.1/D1.5、API 5UE評價標準

    · CTS-9008PLUS通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示

    · 自動增益控制AGC,配合峰值回波、圖像凍結功能,濟南 超聲波探傷儀,快速確定缺陷最高波,探傷更高效

    · AVG曲線,超聲波探傷儀的原理,使用已知平底孔或大平底回波,超聲波數字探傷儀,制作出3條不同當量的曲線

    · DAC曲線,超聲波探傷儀招標,配合回波比較功能,電磁超聲波探傷儀,使不同距離不同波幅的回波定量更簡便

    · 多種不同的顯示顏色搭配方案,滿足不同使用場景和習慣的需求

    · 存儲300組曲線及波形,超聲波探傷儀價格,滿足不同探傷工藝應用及探傷數據存檔的需求


    汕超CTS-9008PLUS數字超聲波探傷儀應用

    CTS-9008PLUS數據編輯和管理
    探傷回波、曲線、參數等,可由以太網實時傳輸?shù)接嬎銠C(jī),或由USB接口經U盤將數據導入計算機,實現探傷報告的編輯和數據的管理

    DAC 曲線
    DAC 曲線功能令缺陷評價更加輕松、方便。

    AVG 曲線
     通過取已知大平底或平底孔回波為參考,超聲波探傷儀維修,自動生成AVG曲線。

    探頭頻譜分析
    快捷掌握探頭的波形、頻譜和中心頻率,令探傷評價更準確

    焊縫檢測模擬圖
        直接指出缺陷所在區域,位置一目了然

    大鍛件探傷
    大探測范圍,高靈敏度余量,滿足大鍛件或粗晶體材料的檢測

    汕超CTS-9008PLUS數字超聲波探傷儀參數

    項 目

    單 位

    CTS-9008PLUS技 術 數 據

    衰減器誤差

    dB

    每12dB ± 1dB

    垂直線性誤差

    %

    ≤3

    水平線性誤差

    %

    ≤0.5

    動態范圍

    dB

    ≥30

    探傷靈敏度余量

    dB

    ≥70(2.5Z20N探頭)

    遠區分辨力

    dB

    ≥26

    電噪聲電平

    %

    ≤10(1 ~ 4MHz)

    等效輸入噪聲

    V/√Hz

    <80×10-9

    工作頻率范圍

    MHz

    0.5 ~ 20,11檔可調

    脈沖重復頻率

    Hz

    20 ~ 2000,步進20Hz

    脈沖電壓

    V

    50~500可調

    脈沖寬度

    ns

    CTS-9008PLUS尖脈沖或方波,方波寬度51~850ns可調

    薄板分辨力

    mm

    ≤3(5C10N探頭)

    探測范圍

    mm

    0 ~ 13000(鋼縱波)

    脈沖移位

    mm

    -10 ~ 1000(鋼縱波)

    探頭零點

    μs

    0 ~ 200

    材料聲速

    m/s

    300 ~ 15000

    阻尼

    Ω

    25、75 、200、1000四檔可調

    抑制

    %

    0 ~ 80

    檢波方式



    負向檢波/正向檢波/雙向檢波/濾波/RF

    增益調節

    dB

    0 ~ 110:分0.5/2/6/12步進調節

    以太網接口(選)



    實現與計算機(上位機)的雙向通信和實時遙控

    AWS D1.1/D1.5



    根據美國焊接協會AWS的D1.1/1.5計算鋼結構和橋梁焊縫等級

    API 5UE



    根據美國石油協會API的推薦性實踐RP 5UE計算缺陷深度的定量方法

    曲面修正



    修正斜探頭圓管檢測時的深度和水平距離

    修正模式:內弧/外弧

    裂紋測高功能



    根據斜探頭端點反射法計算焊接裂紋高度

    閘門擴展功能



    將閘門內回波放大到整個回波區域

    DAC功能



    用于制作、設置和應用DAC曲線

    AVG功能



    用于制作、設置和應用AVG曲線

    截圖功能



    將儀器屏幕存為圖片并輸出到U盤中

    轉存功能



    通過USB接口把儀器內部數據集轉存到U盤中

    閘門



    閘門方式:off/進波/失波/測量

    存儲



    300組數據集,包括儀器設置、探傷狀態和回波圖形等

    支持從U盤導入探傷數據

    自動增益功能



    使閘門內回波幅度自動調節到指定幅度

    幅度設置:40%/50%/60%/70%/80%/90%/100%

    峰值記憶功能



    顯示波形包絡

    峰值回波功能



    記錄包含最高回波的回波波形

    凍結功能



    凍結屏幕波形

    自動校正功能



    用于校正材料聲速與探頭零點,校正模式:聲速+零點/聲速/零點

    角度測量功能



    用于測量探頭角度

    網絡投影功能(選)



    通過網絡在PC軟件上顯示與儀器一致的畫面

    自動凍結



    A/B閘門內信號超過閘門電平后自動凍結

    頻譜顯示



    顯示A閘門起始位置以后50mm內的信號頻譜,快捷掌握探頭的波形、頻譜和中心頻率

    TCG(選)



    由DAC曲線轉換而來,并根據DAC曲線對回波幅度進行補償,使不同聲程而大小相同的人工反射體的回波幅度一致

    SY/T 4109標準(選)



    符合“SY/T 4109石油天然氣鋼質管道無損檢測”的 DAC曲線標準

    語言



    中/英/日/西班牙/法/德/俄

    顯示屏



    高亮度5.7″彩色TFT液晶顯示屏,640× 480像素

    工作時間

    h

    ≥7

    工作電壓

    V

    9 ~ 12(外部直流電源),6.4 ~ 8.4(電池)

    工作溫度

    -10 ~ 40

    重量

    Kg

    約1.25(含電池)

    尺寸

    mm

    152 × 240 × 52(寬×高×深)
