全自動試驗機可

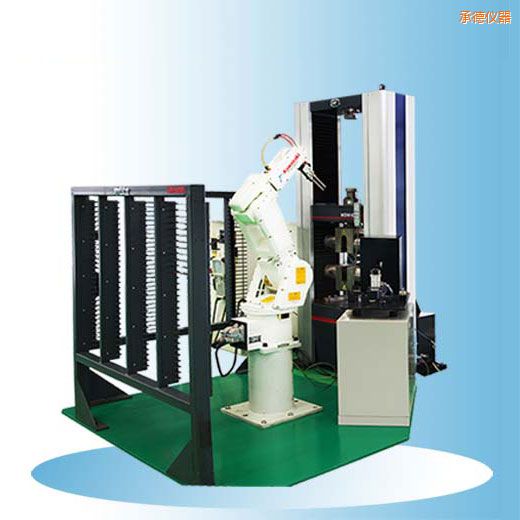

在無人值守的情況下，連續完成批量材料試樣的自動裝夾、尺寸的自動測量、變形數據的自動記錄、試驗數據的自動分析等功能。它由機器人、電子式拉力試驗機、
橫截面尺寸測量平臺、全自動引伸計、對夾式平推夾具等構成，可不間斷、高精度的完成批量試樣的材料力學性能測試。為安全、高效的完成大批量材料力學性能測
試提供可靠的解決方案。
電子式拉力試驗機通過負荷傳感器對拉伸力進行精確測量
全自動引伸計可在軟件的控制下完成測臂的自動夾緊和松開，，并可跟蹤至試樣斷裂，保證了試驗數據采集的完整性。
對夾式平推夾具在軟件的控制下，可完成試樣的自動夾緊和松開。
試樣尺寸測量平臺主要完成試樣橫截面尺寸的自動測量，，在管理軟件的控制下，可判斷并自我校準，所獲得的數據自動輸入計算機系統，完成試樣信息的錄入。
全系統管理軟件在整個試驗過程中，，對各部分都擁有自動監控功能，若發生異常，會根據情況自動處理，如關閉電子式拉力試驗機、全自動引伸計和液壓雙動平推夾具、關閉機器人送料系統和尺寸測量平臺，供到安全試驗。
測控系統自動控制整個試驗過程，一方面可完成引伸計的自動裝夾、標距的自動調整、夾具的自動夾持和松開，另一方面，對試驗值息的采集，試驗結果的分析和存儲也可自動完成。
|
序號
|
項目名稱
|
技術參數
|
|
1
|
測力系統
|
試驗力準確度
|
±0.5%
|
|
試驗力測量范圍
|
400N~100KN
|
|
試驗力分辨力
|
0.001%FN
|
|
位移分辨力
|
0.001
|
|
位移測量準確度
|
±0.5%
|
|
速度范圍（mm/min）
|
0.005-500，無級調速
|
|
速度準確度
|
±0.5%
|
|
最大拉伸行程
|
550
|
|
試驗空間寬度
|
600
|
|
橫梁最大行程
|
1100
|
|
2
|
全自動引伸計
|
變形測量精度
|
±0.2um或0.5%設定值（取最大值）
|
|
變形測量范圍
|
0-65
|
|
變形分辨率
|
0.000075
|
|
應變測量跟蹤力（N）
|
0.5
|
|
測臂夾持力（N）
|
1.0-2.0可調
|
|
夾持試樣最大厚度
|
30
|
|
夾持試樣最大寬度
|
45
|
|
3
|
對夾式平推夾具
|
夾持力范圍（kN）
|
25-255
|
|
夾持試樣尺寸范圍
|
平鉗口：0-34
圓試樣：直徑φ4-φ9，直徑φ9-φ20
|
|
雙缸最大速度（mm/min）
|
約450
|
|
4
|
試樣尺寸測量平臺
|
最大寬度測量范圍
|
40
|
|
最大厚度測量范圍
|
20
|
|
測寬精度
|
0.01
|
|
測厚精度
|
0.01
|
|
5
|
機器人自動裝樣系統
|
夾持試樣類型
|
平板型試樣
|
|
夾持最大負荷（Kg）
|
6
|
|
重復定位精度
|
±0.05
|
|
可夾持最大寬度范圍
|
40
|
|
可夾持最大厚度范圍
|
20
|
|
機器人驅動程序
|
交流伺服電機
|
|
位置反饋
|
絕對值編碼器
|
|
動作范圍（°）
|
1軸
|
±160
|
|
2軸
|
+140~ -105
|
|
3軸
|
+120~ -155
|
|
4軸
|
±270
|
|
5軸
|
±145
|
|
6軸
|
±360
|
|
最大速度（°/s）
|
1軸
|
240
|
|
2軸
|
200
|
|
3軸
|
250
|
|
4軸
|
430
|
|
5軸
|
430
|
|
6軸
|
720
|
|
最大直線運動速度（mm/s）
|
1000
|
|
最大動作范圍
|
1000
|
|
本體重量（Kg）
|
165
|
|
防護等級
|
IP65等效
|
|
6
|
試樣放置和收集
|
試樣架允許存儲總?cè)萘浚ǜ?
|
300
|
|
適用試樣長途范圍
|
80-300
|
|
寬度范圍
|
10-30
|
