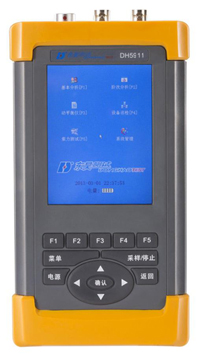

概述 針對在車船等移動環境，，橋塔、大型吊裝設備、冶金高爐等高空作業狀態，電源供電不方便的現場，本公司專門研發了小巧便攜的手持式動態信號測試分析系統。 測試工程師經常需要在野外進行現場測試，，例如：大橋斜拉索索力的測試；在車船等移動環境中的振動測試；眾多行業的工業現場（電力、冶金、石化、化工等）大量的電機、齒輪箱、泵、風機、壓縮機等設備的振動測量、故障診斷：DH5911手持式測試儀非常適合于現場數據采集、實時FFT 分析或階次分析的測試需求。采集的數據經USB 接口傳送到計算機進行管理、分析、打印測試報告。
特點 1、雙通道獨立的16位A/D、最高采樣頻率102.4kHz； 2、一路轉速(鍵相)測量通道； 3、3.7英寸TFT真彩觸摸屏； 4、標配2GB存貯器，最大可擴充至4GB； 5、USB 口與計算機雙向數據通訊； 6、運行于Windows CE 操作系統，，全漢字顯示； 7、FFT 頻譜分析（最大譜線數25600）； 8、傳遞函數FRF測量； 9、設備巡檢、雙平面現場動平衡； 10、多層線路板,全貼片工藝,大大提高了硬件的可靠性和抗干擾能力。
技術指標 1、測量通道：2路模擬電壓信號、1路轉速通道； 2、輸入阻抗：1MΩ∥40PF； 3、輸入保護：輸入信號大于±30V(直流或交流峰值)時,輸入全保護； 4、輸入方式: DC、AC、IEPE、GND； 5、工作方式: 數據采集器:單端輸入、差動輸入、IEPE適調輸入； 6、滿度值：±30mV、±100mV、±300mV、±1V、±3V、±10V、±30V;； 7、系統準確度：小于0.5%(F.S)(預熱半小時后測量)8 失真度: 不大于0.5％； 9、頻率響應 a.加速度：1Hz~10kHz b.速 度：10Hz~2kHz c.位 移：10Hz~1kHz； 10、通道一致性：幅值匹配 ±0.05dB; 相位匹配 ±0.5 度 @20 kHz BW； 11、分析頻寬:10、20、50、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz、40kHz； 12、輸入噪聲：±10V量程時 0.2 mVrms @20 kHz BW；±300mV 量程時 0.01 mVrms @20 kHz BW； 13、共模抑制(CMR):不小于100dB； 14、共模電壓(DC或AC峰值)：小于±10V、DC～60Hz ； 15、模數轉換器分辨率:16位A／D轉換器; 16、運算處理器：浮點DSP； 17、連續采樣速率(存貯深度由存儲器剩余容量決定): （1）單通道工作時,每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、102.4k(Hz)分檔切換； （2）通道同時工作時,每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k(Hz)分檔切換； 18、瞬態采樣速率:2通道同時工作時, 每通道25.6、51.2、128、256、512、1.28k、2.56k、5.12k、12.8k、25.6k、51.2k、102.4k (Hz)分檔切換； 19、瞬態采樣時最大存儲深度：8M點/通道； 20、抗混濾波器： （1）濾波方式:模擬濾波＋DSP數字濾波； （2）截止頻率:采樣速率的1/2.56倍,設置采樣速率時同時設定： （3）阻帶衰減:約-120dB/oct; （4）平坦度(分析頻率范圍內):小于±0.1dB;21 IEP電源：4mA、24V；22 液晶顯示器：3.7’TFT真彩顯示屏，帶背光、省電模式； 23、數據輸入/輸出接口：離線數據通訊，與計算機USB 口； 24、轉速測量技術指標： （1）測量范圍：10～300000轉/分； （2）測量精度：小于0.05%±1轉; （3）每轉脈沖數：1～4096個； （4）轉軸比：0.01～100； （5）脈沖寬度：≥10μS； （6）輸入信號范圍： TTL、COMS脈沖序列； 25、電源：內置可充電鋰電池，工作時間≥8 小時（連續工作≥5 小時）； 26、外形尺寸：188╳ 98╳ 36mm；
|
|||||||||||||||||
 |
       |
