熱電阻自動檢定系統可實現對于工業熱電阻的自動檢定。系統中包含檢定所需的恒溫槽、測溫儀、軟件以及必要的連接插頭。
·
全面符合國家最新JJG229-2010工業鉑銅熱電阻檢定規程
·
配套完整，質量可靠
·
操作簡單，，配置靈活
·
多種方案，靈活升級
目前，市場上使用六位半以及七位半數字多用表構成的檢定系統基本上無法滿足JJG229-2010工業鉑銅熱電阻檢定規程的要求。
如果用戶需要升級自己現有的檢定系統，可以有兩種選擇。一是使用福祿克熱阻熱偶綜合自動檢定系統全面升級。二是單獨選擇福祿克的熱電阻自動檢定系統，來滿足JJG229-2010工業鉑銅熱電阻檢定規程。用戶原有的檢定系統只用來檢定熱電偶。
一、引言
由全國溫度計量技術委員會主持起草的新的工業鉑銅熱電阻檢定規程，即JJG229-2010已經正式發布。這個新的規程是用來替代原來的JJG229-98規程。新規程的發布顯然會帶來檢定方法，手段等方面的變化。會對整個工業鉑電阻的檢定帶來不小的影響。
二、新規程的要點簡介
和原來的檢定規程相比，新的檢定規程JJG229-2010肯定會有不少更新。但是最主要的更新有下面幾個方面。
首先，原來的規程只有A，B兩個等級的工業鉑電阻。A級的精度是0.15℃，B級是0.3℃。在新的規程中，在A級前面增加了AA級工業鉑電阻，其精度是0.1℃，并在后面增加了C級，其精度是0.6℃。
其次是工業鉑電阻的檢定方法。原來的規程規定使用二等標準鉑電阻作為標準器來檢定A，B級鉑電阻。而二等鉑電阻只要送檢，符合要求即可。檢定時只需要將送檢的二等鉑電阻的參數輸入到格式進行就是即可。而在新的規程中，這種方法做了重大的調整。作為標準器的二等鉑電阻除了要定期的送檢之外，在實際對工業鉑電阻進行檢定前，還必須測試其水三相點值，，并且其數值是要參與工業鉑電阻檢定時的誤差計算。也就是說，不能夠?qū)嵱盟蜋z時的參數，而必須實用水三相點的實測值。
第三，對于所使用的溫度測量?jī)x器，具體說也就是電阻測量的儀器，其準確度提出了更高的要求。AA級和A級需要的準確度是0.005級，B級和C級是0.02級。
三、新規程對關于鉑電阻檢定帶來的影響
基于我們對新規程的理解，工業鉑電阻的檢定會產生如下的變化和影響。
第一，如果希望檢定AA以及A級工業鉑電阻，必要的條件就是要有水三相點，需要實測二等鉑電阻的水三相點值。該數值要參與接下來的誤差計算。因此沒有水三相點設備的計量單位，今后就不能再檢定AA級和A級工業鉑電阻了。
第二，由于要測試二等鉑電阻標準器的水三相點值，以及要測試AA以及A級鉑電阻，其準確度要求比以前要高，新規程規定是50ppm。照這個要求，目前市場上典型的臺式數字表很難滿足這個要求。幾乎包括目前市場所有的六位半和七位半數字表。因此測溫的儀器也需要相應的更新。
關于溫度測量?jī)x表的準確度問題，請參考我們的技術文章來了解測試儀表指標的分析。
四、福祿克提供的解決方案

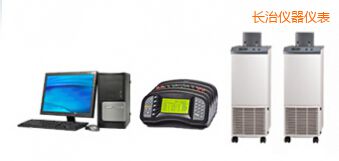

CPB6373包含兩臺恒溫槽，溫度覆蓋-20℃ ~ 300℃，它覆蓋了零點，因此無需制作冰點，免去了制作冰點所需要的設備和麻煩，省時省力。此外，300℃的恒溫槽提供了更寬的溫度范圍，用來檢定各類熱電阻。它是綜合檢定系統中覆蓋溫度范圍最大的。 CPB6331包含一臺恒溫槽，溫度覆蓋35℃ ~ 300℃。用戶需要自行制作冰點。 CPB7321也只包含一臺恒溫槽，溫度覆蓋-20℃ ~ 150℃。該系統覆蓋了零點，但是上限溫度只有150℃。以上三個系統都包括1560測溫儀。主要區別是恒溫槽溫度覆蓋范圍不同。CPB6331和CPB7321屬于經濟型系統。而CPB6373屬于全面解決方案。有關具體的配置，請參見下表：
|
熱電阻自動檢定系
|
|
型號
|
系統組成
|
特點
|
|
CPB6331
|
•深井恒溫槽6331，，35℃~ 300℃
•堆棧式測溫1560(含8通道
熱阻掃描模塊2562)
•中文自動檢定軟件9939-CB
|
•熱電阻全自動檢定
•單臺恒溫槽溫度高達300℃
•需配置外部冰點設備作為0度使用
•每次檢定熱阻7支(3線制4支)
|
|
CPB7321
|
•深井恒溫槽7321，-20℃~ 150℃
•堆棧式測溫1560(含8通道
熱阻掃描模塊2562)
•中文自動檢定軟件9939-CB
|
•熱電阻全自動檢定
•單臺恒溫槽覆蓋寬溫-20℃~ 150℃
•單槽即可實現鉑電阻常規檢定。
•每次檢定熱阻7支(3線制4支)
|
|
CPTB6373
|
•深井恒溫槽6331，35℃~ 300℃
•深井恒溫槽7321，-20℃~ 150℃
•堆棧式測溫1560(含8通道
熱阻掃描模塊2562)
•中文自動檢定軟件9939-CB
|
•熱電阻全自動檢定
•兩臺恒溫槽覆蓋寬溫-20℃~ 300℃
•雙槽同時工作，大大提高檢定效率。
•每次檢定熱阻7支(3線制4支)
|
|
型號
|
描述
|
|
CPB6331
|
測溫儀1560+恒溫槽6331（35℃~ 300℃）
|
|
CPB7321
|
測溫儀1560+恒溫槽7321（-20℃~ 150℃）
|
|
CPB6373
|
測溫儀1560+恒溫槽6331（35℃~ 300℃）+恒溫槽7321（-20℃~ 150℃）
|
通用配件:
|
配件
|
描述
|
|
5017-18.9L
|
適用6331恒溫槽的高溫硅油（80～300℃）
|
|
5012-18.9L
|
適用7321恒溫槽的硅油（-30～160℃）
|
|
5609-500
|
經濟型二等標準鉑電阻溫度計，Φ6×500mm (Rtwp=100歐姆)（不含校準證書）
|
|
5626-20
|
標準型二等標準鉑電阻溫度計，Φ6.4×508mm (Rtwp=100歐姆)（含校準證書）
|
|
5628-20
|
標準型二等標準鉑電阻溫度計，Φ6.4×508mm (Rtwp=25歐姆)（含校準證書）
|
|
5650-25C
|
帶冷端的S型標準熱偶（不含檢定證書）
|
|
2069
|
8倍望遠鏡，帶安裝件
|
|
2560
|
高準確度鉑電阻測量模塊（2個通道），增加于1560主機上
|
|
2565
|
高準確度熱電偶測量模塊（2個通道），增加于1560主機上
|
|
2382
|
額外的與2562配套使用的熱阻連接件（每包8個）
|
|
2380-X
|
使用內部冷端補償時與2566配套使用的各種迷你型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2381-X
|
使用內部冷端補償時與2566配套使用的各種普通型熱偶連接件（每包12個）。X代表熱偶類型E,J,K,N,R,S,T
|
|
2050
|
傳感器支架套件。V型底座、支架、夾子等附件
|
|
7341
|
深井臺式恒溫槽，-45℃~ 150℃，穩定性±0.005℃@ -45℃
|
|
7381
|
深井臺式恒溫槽，-80℃~ 110℃，穩定性±0.006℃@ -80℃
|
