超聲波測厚儀 |
|
| 型 號：DMS Go |
| 品 牌：美國GE |
技術指標：多種測量模式：A 掃描、厚度、B 掃描、最小/最大、溫差范圍
|
 |

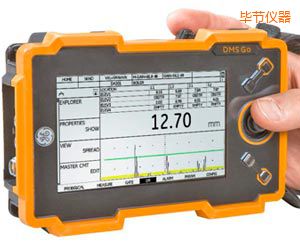

畢節超聲波測厚儀-DMS Go-美國GE
GE檢測技術公司的DMS Go是高端測厚儀，集成創新的、易于使用的用戶界面和強大的數據管理功能，能夠提供準確，可靠和全面的厚度檢測數據。它適用的范圍非常廣泛，如石油和天然氣工業和發電工業的腐蝕測量。
DMS Go使用的操作系統平臺與便攜式探傷儀相同。具備這個簡單的軟件，您的DMS Go便可以受益于所有USM Go功能，并執行先進的測試檢測任務。
創建您自己的儀器！
各種升級方案可供選擇。任意選擇USM Go選項，并將添加到您的DMS Go組件。
規格：
顯示
|
類型
|
WVGA彩色液晶顯示屏與LED背光可調
|
|
有效面積
|
寬：108毫米（4.25英寸）
高：64.8毫米（2.55英寸）
|
|
屏幕對角線
|
5.0"
|
|
像素分辨率
|
寬x高：800 X 480像素
|
環境
|
語言
|
英語、德語、法語、西班牙語、中文和日文
|
|
尺寸
|
175毫米×111毫米×50毫米（6.8英寸×4.3英寸×1.9英寸）
|
|
重量
|
870克（1.9磅），含電池
|
|
溫度沖擊（存儲）
|
3 個周期：-20°C（-4°F）到60°C（140°F）時，4小時；60°C（140°F）時，4小時；
在5分鐘內過渡
MIL-STD-810E 方法 503.4, 程序 II
|
|
振動
|
MIL-STD-810E 方法 514.5, 程序 I, 附件 C, 圖6，常規暴露：每軸1小時
|
|
沖擊
|
每軸6圈，15克，11毫秒半正弦波，MIL-STD-810E 方法 516.5 程序 I
|
|
松散貨物（集裝箱運輸）
|
MIL-STD-810E, 方法 514.5，程序 II
|
|
運輸?shù)洌ù虬员氵\(yùn)輸）
|
MIL-STD-810E, 方法 516.5，程序 IV, 26 滴
|
|
操作溫度范圍
|
0°C 到 55°C (32 到 131°F)
|
|
存儲溫度范圍
|
-20°C 到 60°C (-4 到 140 °F)帶電池，24小時
|
|
防塵/防水
|
符合IEC 529關于IP67分類的規定
|
危險環境
工作
|
MIL-STD-810E，方法511.3，程序1定義的安全操作
|
合規性
|
EMC/EMI
|
EN 55011 & EN61000-6-2:2001
|
|
超聲波
|
EN 15317, EN12668 , ASTM-E1324, ASTM-E317
|
I/O連接器
|
感測器
|
雙Lemo 00（同軸電纜）
|
|
微型USB
|
|
電源和TTL報警輸出
|
電源
|
電池類型
|
鋰離子電池
|
|
操作時間
|
典型的DMS Go至少連續運行8小時
|
|
板載充電
|
|
胱板充電，帶可選的適配器
|
|
電池剩余量表指示剩余的操作時間
|
|
充電器
|
“通用”交流（100-240伏,，50-60赫茲）符合CCC、CE、UL、
CSA和PSE的要求
|
單位
|
測量范圍
|
鋼鐵為0.40毫米到650毫米（0.010英寸25.00英寸），標準操作，取決于
探頭、材料和表面
|
|
數字顯示屏分辨率
|
0.01毫米或0.1毫米（0.001英寸或0.01英寸），在整個測量范圍內可選
|
|
材料聲速范圍
|
250到16,000米/秒（0.0098英寸0.6299英寸/秒）
|
|
單位
|
毫米或英寸
|
|
測量技術
|
使用零交叉技術單元IP，測量所有首次回波/單元多回波/雙元IP到首次回波/雙元多回波
|
|
測量技術 (僅DMS Go TC)
|
涂層及材料同時測量TopCoat (專利號6,035,717)和Auto-V
|
|
測量顯示模式
|
溫度校正的厚度
|
|
厚度和大型A-掃描顯示屏
|
|
B 掃描
|
|
最小/最大捕捉
|
|
溫差范圍
|
|
校準
|
單點，雙點
|
|
自動或手動板載和脫板調零
|
|
自動V型路徑校正
|
|
更新速率
|
32赫茲最小/最大捕捉模式和B掃描顯示模式
|
|
標準模式的4赫茲或8赫茲或16赫茲（可選）
|
|
接收器
|
110 dB動態范圍
|
|
自動與手動增益控制（由用戶設置）
|
|
高、低、自動增益限制
|
|
脈沖發生器
|
方波、脈沖寬度和電壓（120伏或250伏），自動匹配探頭
|
|
內存
|
含2GB的SD卡。最多可以使用16GB的記憶卡
|
|
數據導出為PDF、XML、CSV、DAT格式。JPEG桌面拷貝
|
|
數據記錄器
|
每個文件10萬個讀數。SD卡可存儲多個文件
|
|
文件格式
|
帶DR選項的儀器有6種文件格式可選（基礎儀器有3種文件格式）
|
|
附件
|
每個測量點插入2x2到9x9MicroGrid
|
|
每個文件格式1到16個用戶可定義的注釋，每個測量點不超過16個字母數字字符
|
|
A 掃描
|
|
B 掃描
|
軟件
|
UltraMATE Lite
|
簡單的數據管理方案，用于傳輸測量數據文件到個人電腦，包括將數據集成到Windows程序
|
|
UltraMATE
|
擴展的數據管理方案，測試數據管理，并輸入文件注釋，以便以圖形方式顯示和打印測量數據。
|
|
軟件開發套件
|
可以集成到其他應用軟件
|
特色：
DMS Go系列/可升級
DMS Go可以升級，包括其眾多的特性/功能。特性/功能也可以稍后添加。參見以下DMS Go系列圖表。
涂層及材料同時測量（TOPCOAT）技術支持
憑借獲得專利的‘涂層及材料同時測量’方法，我們已經能夠通過油漆涂層優化腐蝕測量：該方法可以測量底面顯示嚴重腐蝕的材料，而且，憑借高增益功能，連最小的凹點也可以檢測到。油漆涂層和基本金屬可以同一次測量過程中測量，并同時顯示。
自動聲速（Auto-V）
如果您的組件帶有涂層，那么可以使用自動速度（Auto-V）功能。這是一個常規的簡化版厚度測量，因此，也是一個獨特的方法。Auto-V甚到可
以測量部件的厚度與未知材料的速度。這樣，您無需任何額外的校準和校準標準，即可測量不同的無涂層材料。測量時，也無需知道材料的速度 -
以前的缺點不復存在。
堅固的結構
-
堅固的模壓橡膠外殼可以承受最惡劣的環境，并顯著減少停機時間。
-
IP67浸入測試（P67/IEC529 - 防塵/防水滴，符合IEC529關于IP67分類的規定)
-
墜落測試(514.5 程序 II; 516.5 程序 IV)
-
振動測試(Mil-Std-810F; 514.5-5 程序 I, 附件 C)
人體工程學
DMS Go超聲波測厚儀符合人體工程學設計，重量輕，體積小，易于在最苛刻的檢測環境中使用。
-
用于難以進入地區時，可以最小化外殼尺寸
-
優化的顯示尺寸，提高可讀性和回波分離
-
安全的手動操作
-
重量輕（870克/1.9鎊）
-
集成支架
-
可使用普通的攝像機和工業三腳架
-
主要的拇指控制：增益、自由定義鍵
-
“翻轉”功能允許慣用左手和慣用右手的人都可以自如地使用儀器。
高性能厚度測量
-
憑借零交叉測量技術的高測量穩定性和可靠性。
-
自動增益控制，重復性好，可進行腐蝕監測
-
內置溫度補償算法，可準確測量的溫度高達540°C（1000°F）。
-
，多種校準方式及歸零設置保證測量數據的重復性，含：
-
2點校準。
-
1點校準，超聲波測厚，手動塊上歸零
-
1點校準，每次測量自動歸零（耦合）
-
1點校準，在空中用戶歸零（非耦合）
-
各應用有多種測量模式，包括：
-
支持多種標準探頭，支持幾乎所有具備自定義探頭設置功能的探頭
-
能夠在惡劣的環境中工作，密封性符合IP67
大容量數據記錄器，可兼容強大的數據管理系統
DMS Go提供強大的數據記錄和數據管理能力，以滿足最急需的厚度測量和腐蝕檢測要求。主要功能包括：
-
強大的板載數據記錄器，可記錄上千個讀數，并允許存儲A掃描、B掃描和MicroGRID附件的厚度讀數。
-
可以使用預設置功能（線性、網格、鍋爐），自定義功能（自定義的線性，自定義的網格）或先進的（UltraMATE的3D和4D)文件結構功能管理數據。
-
可以使用行業標準的可移動16GB SD卡傳輸數據。
-
配備USB端口，允許儀器與PC機連接，如果首選為無需驅動，則與所有Windows版本兼容。
-
可以導出為不同的文件格式（XLS、HTML、DAT、CSV、PDF…)，易于集成用戶數據管理軟件和用戶的質量控制系統。
-
與UltraMATE和UltraMATE lite數據管理程序兼容，便于數據的全面分析和存檔。
-
使用由光盤提供的GEsoftware開發工具包，數據記錄器文件可與其他第三方軟件程序連接。
智能存儲和管理
DMS 2板載數據記錄器使所有選項為您提供最新的文檔和現代數據管理：
-
內存容量為150,000個讀數和1,100 A-或B-掃描（可擴展）
-
8個不同的文件結構的彈性測量任務安排 - 根據最經常遇到的測量點進行安排。
-
隨后的文件中的讀數插入/缺失
-
每個測量位置的其他信息存儲：探頭、材料的速度、日期、時間、校準等
-
隨時可以訪問64個字符的注釋行。
-
微網格：在2×2到9×9網格，在使用該功能的測試過程中的每個測量點，隨時最多可以插入81個讀數。這樣便可以分析關鍵測量點附近的讀數。
連接性
標準的USB連接允許從探傷儀上下載數據，作進一步分析或存儲。該儀器是標準2GB的SD記憶卡（最多可存儲16GB）。
報告以JPEG或BMP格式生成，所以不需要專門的閱讀軟件。
簡單的機載數據記錄器收集和保存厚度測量數據。
可視化演示
-
控制和導航
-
校準和測量
-
創建和使用數據記錄文件
|
|
應用：
DMS Go高端測厚儀適合于各種厚度測量應用，尤其是腐蝕測量/監測，即使在高溫下和零件有涂層的情況下，檢測結果依然十分可靠。
|
典型的檢測
-
檢測石油和天然氣行業管材、壓力容器和儲存罐的腐蝕情況。
-
檢測煉油廠和發電廠的復雜幾何形狀的管材。
-
奧氏體材料的厚度測量。
-
透過厚厚的油漆涂層測量剩余壁厚。
-
高衰減鑄件檢測
-
航空航天領域的維修檢測
-
使用特殊探頭OSS-10通過測量鍋爐管和氧化物監測發電鍋爐的效率。
-
可選的應用軟件包括：
-
涂層及材料同時測量技術，可以測量涂層以及金屬厚度。
-
Auto-V - 可以在聲速未知的情況下，國產超聲波測厚儀，測量部件的厚度，無需參考塊。
外部腐蝕的零件測量
DMS Go系列的各種厚度傳感器，如可用于高溫環境的傳感器，可滿足各種應用。
|
|
探頭
|
探頭
|
應用
|
零件編號
|
電纜
|
范圍毫米（鋼）
|
范圍英寸（鋼）
|
溫度范圍
|
頻率
|
接觸點直徑
|
|
|
|
|
|
最小值
|
最大值
|
最小值
|
最大值
|
|
|
|
|
DA301
|
一般用途
|
151822
|
KBA533或DA231
|
1.25
|
200
|
0.05
|
8
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
12.1毫米/0.475英寸
|
|
DA303
|
高穿透性
|
151823
|
KBA533或DA231
|
5
|
300
|
0.2
|
12
|
-20 到 +60°C / 0 到 140°F
|
2兆赫
|
16.1毫米/0.635英寸
|
|
DA312
|
較薄材料
|
151824
|
KBA533或DA231
|
0.6
|
50
|
0.025
|
2
|
-20 到 +60°C / 0 到 140°F
|
10兆赫
|
7.6毫米/0.3英寸
|
|
DA501
|
一般用于 - 高靈敏度
|
1258820
|
KBA533或DA231
|
1
|
200
|
0.04
|
8
|
-10 到 70°C / 14 到 71.11°C
|
5兆赫
|
12.1毫米/0.475英寸
|
|
DA503
|
高滲透率 - 高靈敏度
|
1258827
|
KBA533或DA231
|
5
|
300
|
0.2
|
12
|
-10 到 70°C / 14 到 71.11°C
|
2兆赫
|
16.1毫米/0.635英寸
|
|
DA507
|
一般用于 - 優化透過涂層測量
|
1347128
|
封裝的
|
2.5
|
300
|
0.1
|
12
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
18毫米/0.685英寸
|
|
DA512EN
|
較薄材料 - 高靈敏度難關- 指尖
|
1025336
|
封裝的
|
0.8
|
60
|
0.03
|
2.5
|
-10 到 70°C / 14 到 71.11°C
|
7.5兆赫
|
7.5毫米/0.296英寸
|
|
DA590EN
|
高溫 - 連續測量
|
162536
|
C120 或 C123
|
2.5
|
125
|
0.1
|
12
|
0 到 +200°C / 32 到 400°F
|
5兆赫
|
12.1毫米/0.475英寸
|
|
DA590EN
|
高溫 - 間斷測量
|
162536
|
C120 或 C123
|
2.5
|
125
|
0.1
|
12
|
+200 到 +540°C / 400 到 537.78°C
|
5兆赫
|
12.1毫米/0.475英寸
|
|
FH2E
|
高靈敏度 - 指尖
|
162571
|
封裝的
|
0.75
|
50
|
0.03
|
2
|
-20 到 +60°C / 0 到 140°F
|
7.55兆赫
|
9.6毫米/0.38英寸
|
|
FH2E-D
|
高靈敏度指尖 - 對話
|
162573
|
封裝的
|
0.75
|
50
|
0.03
|
2
|
-20 到 +60°C / 0 到 140°F
|
7.55兆赫
|
9.6毫米/0.38英寸
|
|
TC560
|
TopCOAT / Auto-V - 涂層范圍
|
162550
|
KBA532 或 KBA531TC
|
0
|
2
|
0
|
0.08
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
15.9毫米/.675英寸
|
|
TC560
|
TopCOAT / Auto-V - 材料范圍
|
162550
|
KBA532 或 KBA531TC
|
1.5
|
200
|
0.06
|
8
|
-20 到 +60°C / 0 到 140°F
|
5兆赫
|
15.9毫米/0.675英寸
|
|
A2DFR
|
高分辨率延遲線
|
162530
|
C-022 或 CL331
|
0.25
|
10
|
0.01
|
0.4
|
-10 到 +50°C / 14 到 48.89°C
|
15兆赫
|
7.6毫米/0.3英寸
|
|
CA211A
|
標準接觸
|
162541
|
C-022 或 CL331
|
2
|
400
|
0.08
|
16
|
-10 到 +50°C / 14 到 48.89°C
|
5兆赫
|
19.1毫米/0.75英寸
|
|
OSS-10
|
氧化鐵皮 - 范圍依據應用
|
169618
|
C-022 或 CL331
|
|
|
|
|
-10 到 +50°C / 14 到 48.89°C
|
10兆赫
|
7.6毫米/0.3英寸
|
注意：
-
DA590實際溫度范圍取決于表面狀況和耦合劑。
-
依據GE說明卡，DA590溫度循環要求表面溫度高于200°C（400°F）。
-
支持大多數對話探頭。有關應用規格，請參見探頭文檔。
-
探頭規格如有更改，恕不提前通知。
電纜
|
名稱
|
說明
|
零件編號
|
|
DA301
|
探頭電纜，雙-Lemo00到雙-Lemo00, 1.2米（4英尺）
|
163587
|
|
DA231
|
探頭電纜，雙-Lemo00到雙-Lemo00, 1.5米（5英尺）
|
151693
|
|
KBA531TC
|
探頭電纜，雙Lemo00到Microdot 10/32和12/32，1.2米(4英尺)，蘭泰超聲波測厚儀，帶啟動
|
163618
|
|
KBA532
|
探頭電纜，雙Lemo00到Microdot 10/32和12/32，1.8米(6英尺)，不帶啟動
|
163620
|
|
C-120
|
DA590探頭電纜，無鎧裝外殼，1.2米(4英尺)
|
1260306
|
|
C-123
|
DA590探頭電纜，帶鎧裝外殼，1.2米(4英尺)
|
163647
|
|
C-022
|
探頭電纜，直型Lemo00到Microdot，1.8米(6英尺）
|
136374
|
|
CL331
|
探頭電纜，直型Lemo00到Microdot
|
311786
|
附件
|
說明
|
零件編號
|
|
符合人體工程學的套件（胸式安全帶、腕帶、皮帶夾）
|
1312444
|
|
胸式安全帶
|
1254633
|
|
帶件
|
1254634
|
|
腕帶
|
1312406
|
|
鋰離子電池
|
1255323
|
|
鋰離子電池充電器/交流電源供應器
|
1255477
|
|
鋰離子電池的外接電池充電器適配器
|
1255324
|
|
USB 線
|
1260193
|
|
SD記憶卡（2GB）
|
1255478
|
|
SD卡到UBS的讀卡器
|
1002866
|
|
運輸箱
|
1256799
|
|
重型、帶鎖的、運輸便攜箱
|
115737
|
|
清晰，生動的保護屏圖片標注
|
1305847
|
|
