便攜式粗糙度儀 |
|
| 型 號：PS1 |
| 品 牌：德國馬爾 |
| 技術指標：最大測量范圍為 350 μm（0.014 in)（-200 μm 至 +150 μm）（-0.008 in 至 +0.006 in） |
 |
阿拉爾便攜式粗糙度儀-PS1-德國馬爾
德國馬爾粗糙度儀PS1詳細介紹

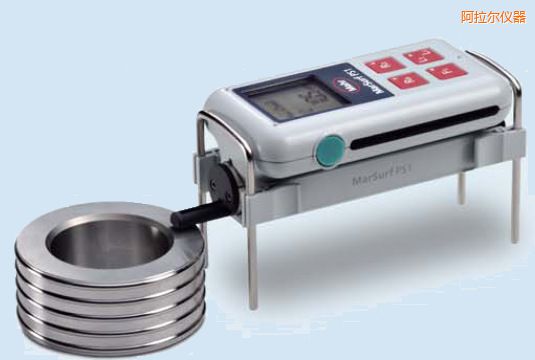

MarSurf PS1 是在加工現場使用的便攜式粗糙度測量儀。
它的最大測量范圍為 350 μm（0.014 in)（-200 μm 至 +150 μm）（-0.008 in 至 +0.006
in）。利用該儀器內置的驅動單元無需重新進行設置即可進行測量。它的最大掃描長度為 17.5 mm（0.700
in)。該儀器使用方便并且符合DIN EN ISO 3274標準 的規定。
MarSurf PS1以及Mahr探頭在出廠時已經過校準。對于采用探針法和后續檢查的高精度測量，可使用自動 態標定功能。為此，MarSurf PS1 儀器預置了此功能。
PHT 探頭有一個獨特的活動導塊 ，可以有效地清除沉積的灰塵和油漬。弓型垂直調節器 1 適用于多種外形的工件的粗糙度測量（例如，用于圓柱形被測件，與探頭保護體組合使用的固定式三點支承、四點支承等），并且可以方便地進行高度調節。
由于采用堅固耐用的外殼，粗糙度儀標準樣塊，MarSurf PS1 可在惡劣的環境下工作。該儀器的操作單元根據人體工程學設計，粗糙度儀報價，安排合理、一目了然，特制的液晶顯示屏清晰易讀。
MarSurf PS1 體積小、重量輕（約 400 g / 0.88 lbs），是理想的便攜式儀器。由于采用了配有背帶和袢帶的便攜式儀器箱設計，使得儀器可以隨身攜帶。其內置的充電電池能提供幾天工作的電能 。
該儀器的外接電源帶有三種可更換的電源適配器，手持式粗糙度測試儀，使之可以直接與世界各地的電網相連。該儀器支持的所有功能都顯示在目錄中。使用箭頭鍵可從目錄中選擇或設置所需的功能。儀器設置可以屏蔽，還可以用密碼保護，以防止未經許可的修改。
德國馬爾粗糙度儀PS1技術參數
|
測量單位
|
公制,英制
|
|
測量原理
|
接觸法傳感器帶尋頭的電感式傳感器，測尖2um((80UIN)，測力約0.7MN
|
|
測量參數
|
RA,RQ,RZ,RY(JIS),RZ(JIS),RMAX,RP,RP(ASME),RPM(ASME),RPK,RK,RVK,MR1,MR2,
A1,A2,VO,RT,R3Z,RPC,RMR,TP(JIS,ASME),RSM,R,AR,RX(24
種,自定義公差帶范圍)
|
|
程序語言
|
14種語言可選擇包括3種亞洲語言
|
|
測量范圍
|
350 UM,180 UM,90 UM(自動選擇)
|
|
輪廓分辨率
|
32MM,16MM,8MM(自動選擇)
|
|
濾波器類型
|
符合DIN EN ISO 11562標準的相修整輪廓濾波器(高斯濾波器)
符合DIN EN ISO 13565-1標準的專用濾波器和符合DIN EN
ISO 3274標準的IS濾波器(于程序中能設置其禁用)
|
|
截止波長IC*
|
0.25MM,0.8MM,2.5MM;自動選擇(0.10IN,0.030IN,0.100IN)
|
|
測量長度LT*
|
1.75MM,5.6MM,17.5MM;自動選擇(0.069IN,0.22IN,0.69IN)
|
|
測量長度
(按照MOTIF標準)
|
1MM,2MM,4MM,8MM,12MM,16MM,(0.040IN,0.080IN,0.160IN,0.320IN,0.480IN,0.640IN)
|
|
短波截止波長*
|
可選
|
|
評定長度IN*
|
1.25MM,4.0MM,12.50MM(0.050IN,0.15IN,0.50IN)
|
|
取樣長度段數N*
|
1至25可選校準功能
|
|
校準功能
|
動態校準
|
|
內存容量
|
最多15個外形輪廓,最多20.000個結果數據
|
|
其它功能
|
模塊化設置(源代碼保護),日期、時間
|
|
重量
|
400克（0.88磅）
|
|
尺寸
|
140mm*50mm*70mm
|
|
電池
|
可充電式鋰電池
|
|
接口
|
USB，marcommect（RSR232）
|
|
電源范圍
|
100V－264V
|
德國馬爾粗糙度儀PS1套件介紹
MarSurf PS1為一完整的套件設計,配套的掛包設計,使您可以隨時隨地?cái)y帶自己的表面糙度測量儀器.快速可靠的現場測量使您在生產過程或來貨檢測中得到所需的質量要求.套件包含以下單元：
-
MarSurf Ps1基本單元
-
驅動器單元
-
1個符合標準設計規定的標準傳感器
-
內置電池
-
保護套設計的集成粗糙度標準
-
高度調節附件
-
傳感器保護裝置
-
充電器/電源適配器
-
操作說明
-
帶有肩帶和手提包
-
USB連接電纜線
|
