紅外熱像儀工作原理應用于互感器

紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上從而獲得紅外熱像圖這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像的上面的不同顏色代表被測物體的不同溫度。

互感器是供電系統的重要設備其故障最初都伴隨著局部或整體的溫度異常應用福祿克紅外熱像儀工作原理可簡便、安全、實時、直觀地檢測和診斷設備故障確保設備安全和長期運行。

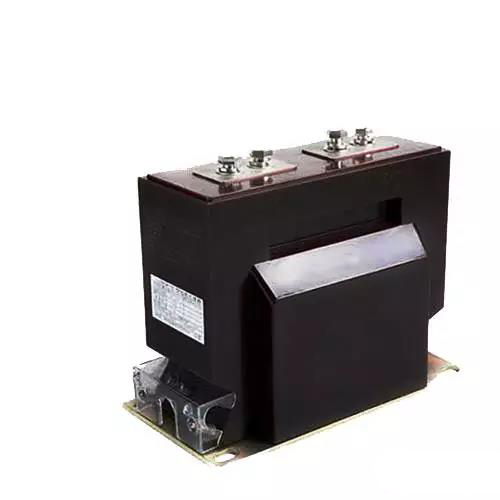

電流電壓互感器

為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量.但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的高電壓和大電流按比例變換成低電壓和小電流,供給測量儀表和保護裝置使用。執行這些變換任務的設備,最常見的就是我們通常所說的互感器.進行電壓轉換的是電壓互感器( potential transformer),簡稱PT。而進行電流轉換的互感器為電流互感器(current transformer),簡稱為CT。

電流互感器的作用

1、將很大的一次電流轉變?yōu)闃藴实?span>5安培;2、為測量裝置和繼電保護的線圈提供電流;3、對一次設備和二次設備隔離

電壓互感器的作用

把高電壓按比例關系變換成100V或更低等級的標準二次電壓供保護、計量、儀表裝置使用。同時，溶解氧測定儀使用電壓互感器可以將高電壓與電氣工作人員隔離。

電流、電壓過熱傳感器一般有以下原因

1 因內、外接頭松動一次過負荷或二次開路造成過熱。

2 因鐵芯或零件松動電場屏蔽不當，二次開路或電位懸浮末屏開路及絕緣損壞造成過熱。

3 產品質量不好：如果由于產品本身絕緣、鐵芯疊片及繞制工藝不過關等均可使電壓互感器發熱過量使絕緣長期處于高溫下運行從而導致絕緣加速老化形成惡性循環。

4 過載、三相不平衡、諧振造成PT內部繞組發熱增加尤其是在電壓高于PT額定電壓情況下PT內部發熱更加嚴重。

紅外熱像儀一般有以下幾種應用

a)檢測因接頭連接不良螺栓墊圈未壓緊或過緊造成的過熱。

b)電流互感器、電壓互感器因漏油會造成缺油或假油位。由于油面上下介質熱物性參數差異較大會在設備外表面產生與油位對應的明顯溫度梯度也可以用紅外檢測方法發現。

c)檢測設備由于過熱/三相不平衡/諧振引起的局部過熱。

d)檢測由于鐵芯質量不佳或片間局部絕緣破損，引起的鐵芯局部過熱。

2 Fluke已申請專利的IR-Fusion技術除了拍攝紅外圖像外還同時捕獲一幅數字照片將其融合在一起有助于識別和定位故障從而能夠在第一時間正確的修復故障。

3 Fluke Ti系列熱像儀配備了功能強大的軟件用于存儲和分析熱圖像并生成專業報告。通過該軟件可以對存儲在從熱像儀下載的圖像中發射率、反射溫度補償以及調色板等關鍵參數進行調節而這些都可以在辦公室進行提高了檢查的安全性和方便性。
